Решение. Действительную производительность насоса определяют по формуле

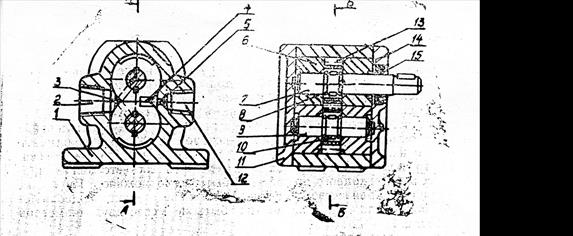

Шестеренный насос

Действительную производительность насоса определяют по формуле

,

где D- диаметр начальной окружности шестерни; b – ширина шестерни (зуба); η_ОН – объемный КПД насоса; n – частота вращения шестерен; h – высота зуба; h=2m; m – модуль зубчатого зацепления, мм. Объемный КПД η_ОН = 0,8…0,9. Механический КПД насоса η_М = 0,8…0,85.

Из измерений получаем: h = 9 mm, b = 43 mm, D = 60 mm;

Из паспортных данных: n = 1450 об/мин,

л/мин

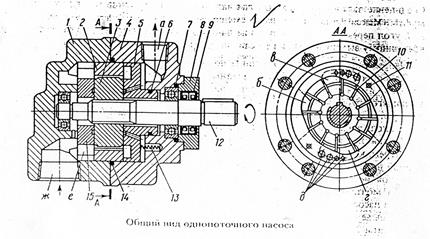

Лопастной насос

Производительность лопастного насоса простого действия рассчитывают по формуле

где b – ширина статора; D – диаметр статора; δ – толщина пластины; z – число пластин; n – частота вращения ротора.

Из измерений получаем: b = 24 мм, D = δz

Лабораторная работа №6

Изучение конструкции гидравлического пресса
