Министерство образования и науки Российской Федерации

Государственное образовательное учреждение

Высшего профессионального образования

Тульский государственный университет

Политехнический институт

Кафедра “Механика пластического формоизменения”

ЛАБОРАТОРНЫЕ РАБОТЫ

по дисциплине

"ГИДРАВЛИКА"

Выполнил: ст. гр. 620681

Маслов С. В.

Проверил:

Тула 2011

Лабораторная работа №1

Давление жидкости на плоские и криволинейные поверхности

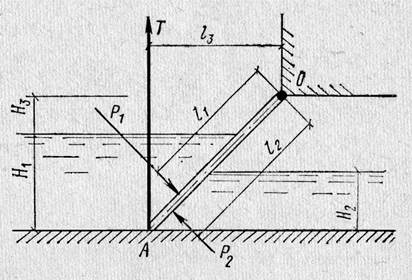

Рисунок 1.

Цель работы

Изучение методики определения силы давления жидкости на плоские и криволинейные поверхности произвольной формы.

Постановка задачи

Щит, перекрывающий канал, расположен под углом к горизонту и закреплен шарнирно к опоре над жидкостью (рисунок 1). Определить усилие, которое необходимо приложить к тросу для открывания щита, если заданы ширина щита , глубина жидкости перед щитом , и после щита . Шарнир расположен над высоким уровнем жидкости на расстоянии .

Весом щита и трением в шарнире можно пренебречь.

№	Жидкость	, кг/м3
	Бензин

В работе принять:

Обознач.	Наименование	Величина	Ед. измерения
	ускорение свободного падения	9,81	м/с2
	число Пи	3,14	-

№	№
		3,3	2,5	1,3	2,5
