Проверка влажностного режима ограждения. 7.1 Сопротивление паропроницанию слоев, расположенных между внутренней поверхностью ограждения и плоскостью конденсации Rпв

7.1 Сопротивление паропроницанию слоев, расположенных между внутренней поверхностью ограждения и плоскостью конденсации R_пв, а также между этой плоскостью и наружной поверхностью ограждения R_пн:

R_пв = 2,89 м² ч Па/мг

R_пн = 0,16 м² ч Па/мг

7.2 Средние температуры:

- зимнего периода, охватывающего месяцы со средними температурами ниже 5˚С, t_зим= -14,4 ˚С;

- весенне-осеннего периода, охватывающего месяцы со средними температурами от -5 до +5 С t = 3,7 C

- летнего периода, охватывающего месяцы со средними температурами более 5 ˚С, t_л= 16,4˚С;

- периода влагонакопления, к которому относятся месяцы со средними температурами 0˚С и ниже,t_вл= -14,4˚С.

7.3 Графическим способом находим значение температур в плоскости возможной конденсации, а по ним определяем, пользуясь прилож. 3 и 4, значение E.

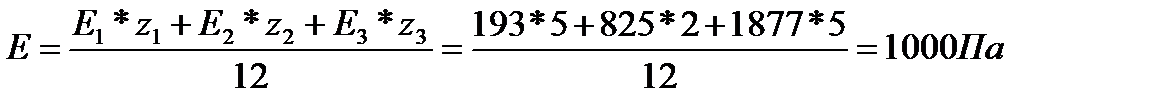

7.4 Среднегодовая упругость водяных насыщающих паров в плоскости возможной конденсации:

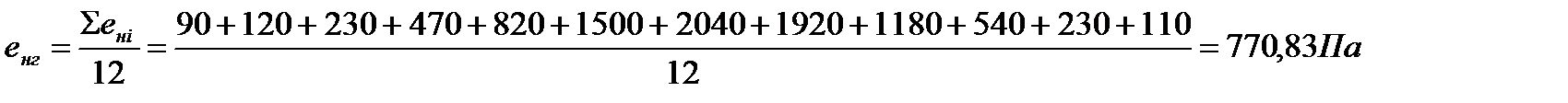

7.5 Среднегодовая упругость водяных паров в наружном воздухе:

7.6 Требуемое сопротивление паропроницаемости внутренних слоев, которое исключает накопление влаги из года в год:

(м²чПа/мг)

Вывод: сопротивление паропроницанию внутреннего слоя достаточно для не накопления влаги в увлажняемом слое из года в год.

7.6 Средняя упругость водяных паров в наружном воздухе для периода влагонакопления:

_,

где z_о- число месяцев в периоде, имеющих ˚С

7.7 Увлажняемый слой - минераловатные плиты, жесткие толщиной δ=0,1 м плотностью 100 кг/м³, которые допускают приращение массовой влажности на :

м²*ч*Па/мг

(м²чПа/мг)

Вывод: конструкция соответствует требованиям сопротивления паропроницанию.
