Выбор зубчатого соединения муфты

Зубчатое соединение муфты передает вращающий момент Т=101,78 кН, с учетом перегрузки

Зубчатое соединение подбираем по ГОСТ 5006-83. Для передачи заданного подбираем зубчатое соединение, передающее Т=1000Н

m=2,5мм – модуль зацепления

z= 30 мм - число зубьев

b = 12 мм – ширина зубчатого соединения

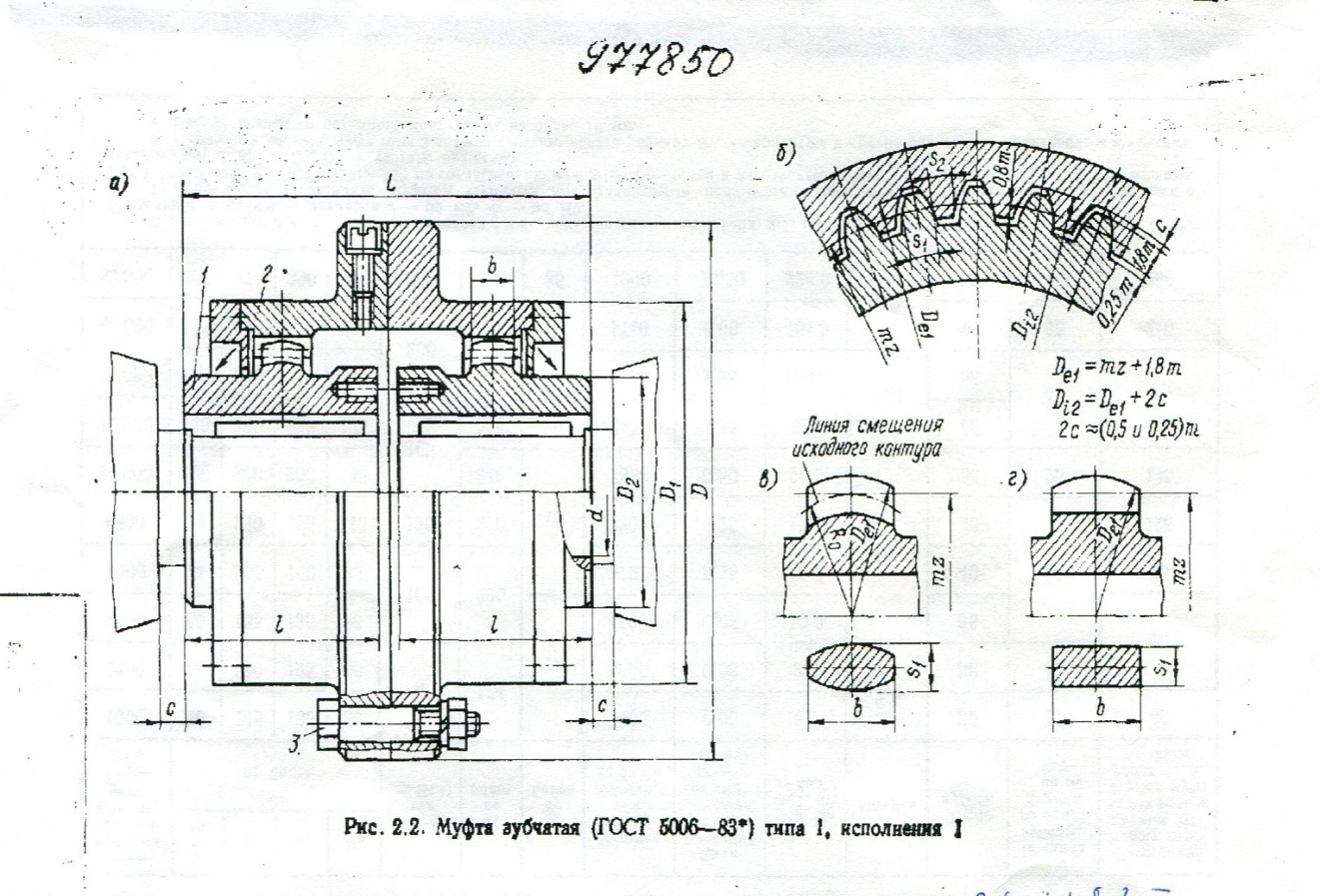

Рисунок 13 – зубчатая муфта

Где, – коэффициент безопасности, принимаем равным 1, если поломка муфты не вызывает аварии машины;

– коэффициент условий работы муфты, выбираемый в пределах от 1 при спокойной работе равномерно нагруженных механизмов до 1,5, при тяжелых условиях работы с ударами неравномерно нагруженных и реверсивных механизмов;

- коэффициент углового смещения полумуфт принимаем равным 1;

- табличное значение момента для данного типоразмера муфты, Н ∙ м;

137,5 ∙ 1,5 ∙ 1 ∙ 1,5

309,4

309,4 1000

81,Для обеспечения сборки зубчатого зацепления где

условие выполняется

Зубчатое соединение муфты будет с двух сторон закрыто крышками

принимаем

- условие выполнено

Крышки будут сквозные: крышка 21 – 90х45 ГОСТ 18512-76. В крышках будут установлены манжеты: манжеты 1-45х65-3 ГОСТ 8752-79
