Расчет вала по эквивалентному моменту
Рассчитаем окружное усилие по следующей формуле:
где dд – делительный диаметр звездочки.
где z – число зубьев звездочки;
t – шаг зубьев звездочки.
Тогда:
Построим эпюры действующей на исполнительный механизм сил и моментов (рисунок 5).
Находим силы, действующие на узел звездочки
На основании опыта конструирования

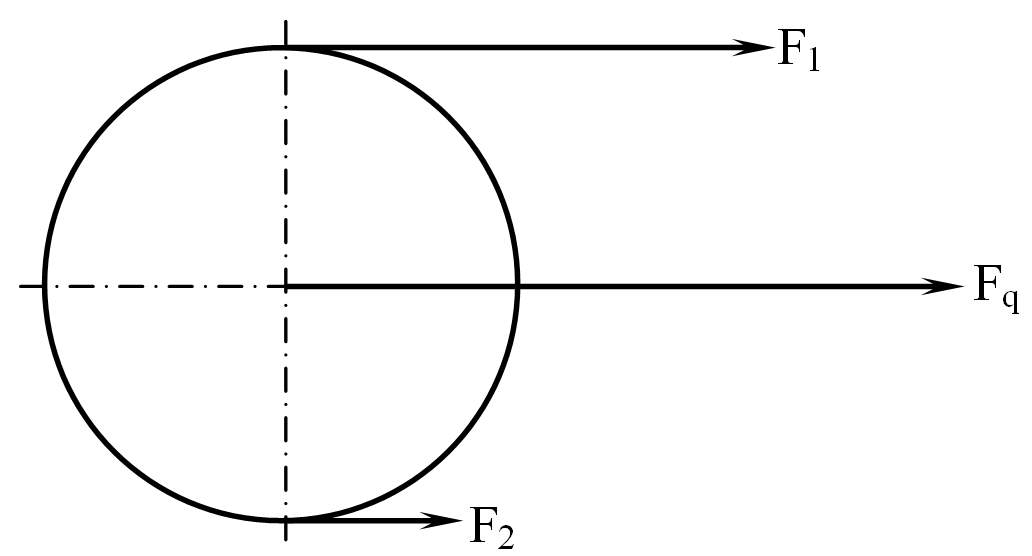

Рисунок 6 – Силы действующие на узел звездочки
Изгибающий момент:
.
Эквивалентный момент:
Напряжение изгиба в опасном сечении(под ступицей звездочки):
(13)
где WХ – момент сопротивления изгибу.
,
где d7 =28 – диаметр выходного конца редуктора в среднем сечении.
Тогда:
.
Напряжение кручения в опасном сечении:
(14)
где WР – полярный момент сопротивления кручения.
.
Следовательно:
.
Эквивалентное напряжение:
.
Материал вала Сталь 45 по ГОСТ 1050-88. Термообработка – улучшенная (закалка с высоким отпуском). Твердость HB=240…280. Для него σТ=540 МПа. Тогда:
.
Запас прочности по пределу текучести обеспечен.
Минимальный запас прочности по пределу текучести, при кратковременных перегрузках:
где КП – коэффициент перегрузки.
Принимаем КП = 1,3, следовательно:
.
Условие выполняется.
2.4 Подбор подшипников качения

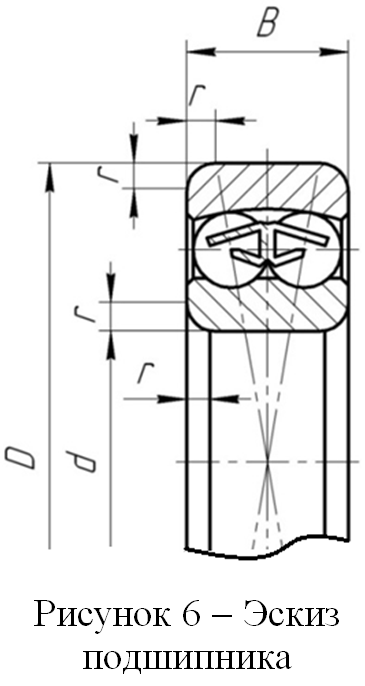

Для опор вала исполнительного органа применим шариковые радиальные сферические двухрядные подшипники (ГОСТ 28428 - 90), из-за возможных перекосов опор подшипников. Назначаем подшипники легкой серии № 1207.
dП = 35мм;
D = 72 мм;
B = 17 мм;
r= 2 мм;
С=15,9кН
Ресурс подшипника выражают в миллионах оборотах L или в часах
до появления признаков усталости материала колец и тел качения, которые связаны между собой соотношением
=
Где n- частота вращения кольца подшипника,
.
Базовый расчетный ресурс
в миллионах оборотов, соответствующий 90 % надежности (вероятность отказа 10 %), определяют для подшипников, выполненных из обычных материалов, по обычной технологии и работающих в обычных условиях, по формуле
=(
Где С – базовая динамическая грузоподъемность подшипника, С=16кН
по табл;
P- эквивалентная динамическая нагрузка, которая учитывает условия нагружения и конструкцию подшипника, Н;
k- показатель степени: k = 3 для шарикоподшипников и k = 10/3 для роликоподшипников.
Эквивалентная динамическая нагрузка в зависимости от типа подшипника вычисляется по формуле:
Для радиальных и радиально-упорных подшипников
P=
=(ХV
+ Y
)
- радиальная нагрузка на подшипники =0,5
- осевая сила (=0)
V–коэффициент вращения внутреннего кольца с валом; V = 1
XиY – коэффициенты радиальной и осевой динамической нагрузки, Н; Х, Y = 1
Kб – коэффициент безопасности, для цепных конвейеров Kб=1,3…1,5. Примем Kб = 1,4
КТ – температурный коэффициент, при t<100°С КТ=1;
КЕ – коэффициент режима нагружения, для тяжелого режима КЕ = 0,8.
Тогда:
Отсюда:
Рассчитаем срок службы в часах:
Lh ≥ L;
Где Lh – долговечность подшипника
L – Срок службы подшипника, указанный в техническом задании.
Lh=
;
Где n – частота вращения вала; n = 112,5 мин-1
α – коэффициент; α = 3
P – эквивалентная нагрузка.
Lh =
=18087часа.
Срок службы подшипника удовлетворяет данным условиям.
