Характеристика технологічного об’єкта управління періодичної дії

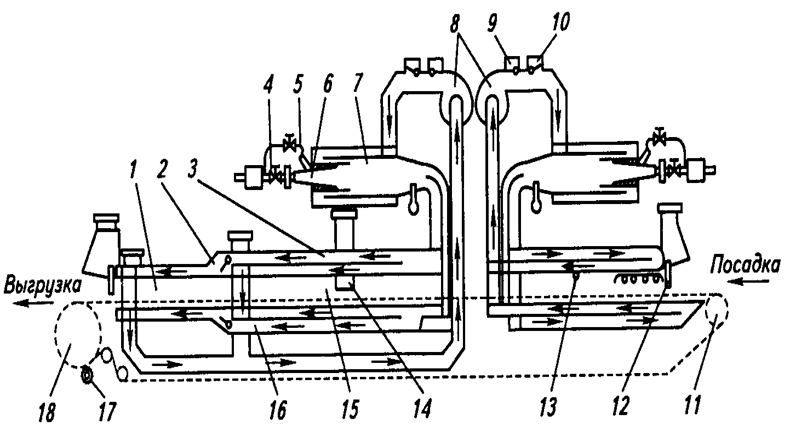

Технологічний процес приготування хліба – це частина виробничого процесу, що складається з операцій, безпосередньо пов’язаних зі змінами стану, зовнішнього вигляду, розміру, форми, смаку, запаху, кольору, консистенції та інших властивостей сировини, продуктів і перетворення їх у готові вироби. Об’єктом контролю вибрана піч хлібопекарська тунельного типу з газовим обігрівом. Технологічна схема лінії по випічці хлібу включає в себе повітряний компресор, прийомний щиток, силоси,борошнопросіювачі, дозаторів-змішувачів, ресивер, повітряний фільтр, роторні живильники, ультразвукові сопла, просіювач з магнітним уловлювачем, автоматичні ваги, тістомісильні машини, тістоділильна машина,тістовироблююча машина, округлювальна машина “Формовщик”, закаточна машина, циркуляційний стіл,транспортер з люльками, шафи попередньої та остаточної витримок, хлібопекарська піч тунельного типу з газовими пальниками. Піч хлібопекарська тунельного типу з газовим обігрівом марки Gostal має ряд переваг над іншими типами печей – легко піддаються автоматизації, забезпечують підтримку оптимальних параметрів пекарної камери по ходу процесу випічки, можуть бути швидко введені в робочий режим, що дає змогу випічку здійснити періодично. Тунельні печі забезпечують організацію технологічних ліній з прямолінійним виробничим потоком. Вони мають гнучкий тепловий режим та високий ККД. Піч має два незалежні контури обігріву, кожний з яких забезпечений окремою топкою для згорання палива. Обігрівання пекарної камери здійснюється за рахунок рециркуляційних газів, продукту згорання палива, які по системі газопроводів поступають в канали обігріву. Принцип роботи печі опишемо так: тістові заготовки переміщаються на транспортній стрічці через піч, яка має форму тунелю, проходячи через різні теплові зони, в яких відбувається випічка. На виході з печі хліб повністю випечений. Тунель зроблено таким чином, що гаряче повітря переміщується у верхній та нижній частинах тунелю. За допомогою спеціальних шиберів можна по бажанню регулювати притік гарячого повітря у верхню і нижню частину тунелю. Система обігріву основана на тязі, що повністю виключає проникнення гарячих димових газів в пічний простір. Тунельні печі забезпечують організацію технологічних ліній з прямолінійним виробничим потоком. На вхідному ділянці пекарної камери заготівлі протягом 2... 3 хв піддаються гігротермічної обробці зволожувальним пристроєм при температурі 100... 160 ° С і відносній вологості повітря 70... 85%. Випічка проводиться при змінному температурному режимі печі 150... 250 ° С протягом 10... 60 хв, в залежності від рецептури і маси порції випікається хліба. Принципова схема печі представлена на рис. 1.1. Обігрів пекарної камери (поз.1) здійснюється продуктами згоряння, які отримуються в двох топках (поз.7). Топки обладнані змішувальними камерами і інжекційними пальниками (поз.6). Продукти згоряння рухаються по металевих каналах (поз.2) і (поз.16), які огороджують пекарню камеру зверху і знизу. Через пекарню камеру проходить стрічковий конвеєр, що огинає приводний (поз.18) і натяжний (поз.11) барабани. Сітка стрічкового конвеєра очищається металевої круглою щіткою (поз.17). Для зменшення вентиляції всередині пекарної камери передбачені два поворотних фартуха (поз.13), а в торцевих отворах - підйомні дверцята (поз.12). Для видалення зайвої вологи пекарня камера сполучена двома витяжними отворами і каналами (поз.14) з вентиляційною системою підприємства. Піч обладнана двома обігрівальними системами. Для спалювання газу застосовуються інжекційні пальники (поз.6) середнього тиску з ручним регулюванням витрати газу і автоматичним дозуванням первинного повітря. Пальники складаються з корпусу з чотирма соплами і самостійними змішувачами. Газ подається у корпус пальника через регулювальний кран (поз.4), його тиск контролюється манометром. У центрі пальника розміщений запальник (поз.5) із відокремленим підведенням газу. Гарячі гази, що утворюються в топках, під впливом тяги, створюваної димососами (поз.8), проходять по металевих каналах (поз.3) і через їх стінки передають теплоту обом зонам пекарної камери. У кінці системи охолоджені гази поділяються на два потоки: один направляється в димову трубу через клапан (поз.10), а інший - у змішувальну камеру топки для охолодження її стінок і зниження температури топкових газів. Обидві обігрівальні системи обладнані Тягоміри для контролю тяги в топках, термопарами і гальванометра для виміру температури газів в кінці змішувальних камер топок, вибуховими клапанами і електромагнітним клапаном для припинення подачі газу до пальників у випадках зупинки роботи димососів або при зниженні тиску в газоподачу нижче допустимої межі. Перед розпалюванням печі системи продувають свіжим повітрям. Для цього клапан (поз.9) перекриває канал руху газів, і через патрубок (поз.15) вони викидаються назовні, а свіже повітря через топки надходить у систему і проходить по всіх каналах. Рис. 1.1. Принципова схема печі 1 -пекарна камера; 2,3,16 -металеві канали; 4 -регулюючий кран; 5 -запальник; 6 -пальники; 7 -топки; 8 -димососи; 9,10,14 -клапани; 11 -натяжний барабан; 12 -підйомні дверцята; 13 -поворотній фартух; 1 5 -патрубок; 17 -металева кругла щітка; 18 -приводний барабан;
В таблиці 1.2 представлено технологічну карту. Таблиця 1.2 - Технологічна карта
