Магнитное поле машин постоянного тока

Режим холостого хода. Магнитный поток при холостом ходе в машине создается только МДС Fв обмотки возбуждения. В этом случае магнитный поток Фв при симметричном воздушном зазоре между якорем и сердечником главного полюса распределяется симметрично относительно продольной оси машины (рис. 8.21).

Реакция якоря. При работе машины под нагрузкой по обмотке якоря проходит ток, вследствие чего возникает МДС якоря. Воздействие МДС якоря на магнитное поле машины называют реакцией якоря. Для упрощения анализа явления реакции якоря будем пренебрегать насыщением магнитной цепи машины и считать, что МДС Fв обмотки возбуждения и МДС Faq обмотки якоря расходуются на преодоление магнитными потоками воздушного зазора. В этом случае вместо указанных МДС можно рассматривать соответствующие потоки: возбуждения Фв и реакции якоря Фaq

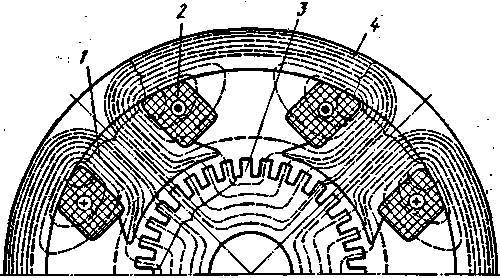

Рис. 8.21. Магнитное поле машины постоянного тока в режиме холостого хода: 1 — полюс;

2 — обмотка возбуждения;

3 — якорь;

4 — корпус (станина)

При холостом ходе магнитный поток возбуждения направлен по продольной оси машины (рис. 8.23, а). При работе под нагрузкой магнитный поток Фaq, созданный МДС якоря Faq, в двухполюсной машине при установке щеток на геометрической нейтрали направлен по поперечной оси машины (см. рис. 8.23,б), поэтому магнитное поле якоря называют поперечным. В результате действия реакции якоря симметричное распределение магнитного поля машины относительно оси главных полюсов искажается и результирующее поле оказывается смещенным к одному из краев каждого главного полюса (см. рис. 8.23, в). При этом физическая нейтраль О' —О' (линия, соединяющая точки окружности якоря, в которых индукция равна нулю) смещается относительно геометрической нейтрали О — О на некоторый угол β. В генераторах (обозначение Г на рис. 8.23, в) физическая нейтраль смещается по направлению вращения якоря; в двигателях (обозначение Д) — против направления вращения.

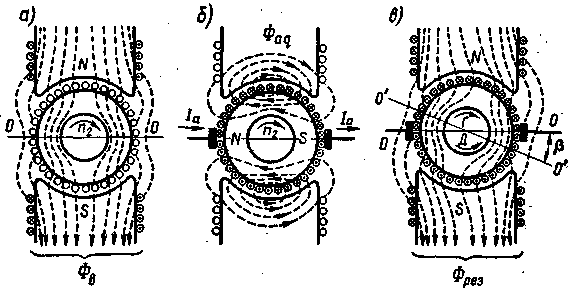

Рис. 8.23. Характер магнитного поля машины постоянного тока,:

создаваемые обмоткой возбуждения (а), обмоткой якоря (б)и результирующего поля (в)
