Простоя волновая обмотка якоря

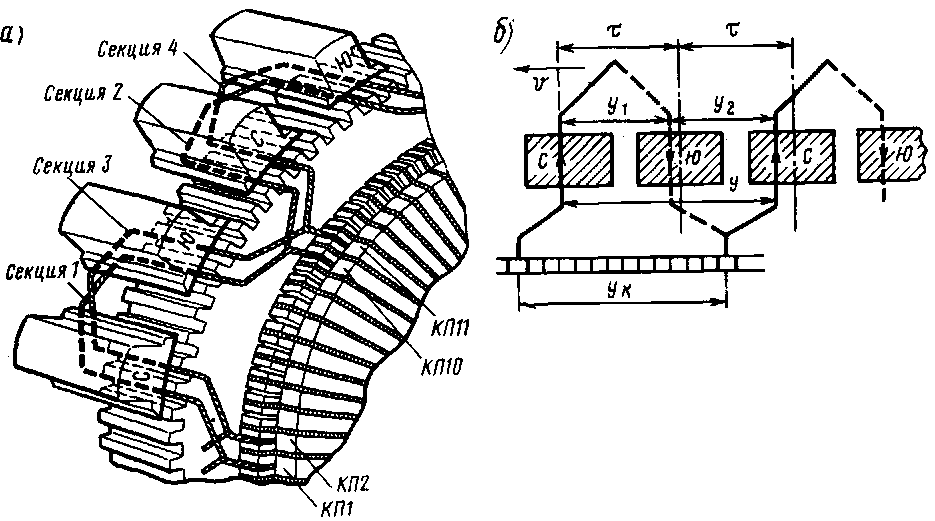

Простая волновая обмотка. При простой волновой обмотке секции, лежащие под разными полюсами, соединяют последовательно (рис. 94). При этом после одного обхода окружности якоря, т. е. после последовательного соединения р секций приходят к коллекторной пластине, расположенной рядом с исходной. Например, начало секции 1 присоединяют к коллекторной пластине КП1, а ее конец соединяют с коллекторной пластиной КП10 и началом секции 2, которая расположена под следующей парой полюсов; затем конец секции 2 соединяют с другой коллекторной пластиной и с началом

следующей секции. После завершения полного обхода окружности якоря конец соответствующей секции соединяют с коллекторной пластиной КП2 и началом секции 3, затем таким же образом с коллекторной пластиной КП11 и секцией 4 и т. д. до тех пор, пока обмотка не замкнется, т. е. пока не придут к началу секции 1. Якорная катушка в волновой обмотке имеет форму волны (рис. 95, а), откуда получила это название.

Для выполнения обмотки необходимо знать ее результирующий шаг у (см. рис. 94, б), первый у1 и второй у2 частичные шаги, а также шаг по коллектору ук. Указанные шаги обычно выражают в числе пройденных секций (шаг по коллектору выражается в этих же единицах, так как число коллекторных пластин равно числу секций).

В простой волновой обмотке число параллельных ветвей обмотки 2а всегда равно двум и не зависит от числа полюсов:

2a = 2 (56)

На рис. 96, а приведена в качестве примера развернутая в плоскость схема простой волновой обмотки якоря четырехполюсной машины, имеющей 19 секций, а на рис. 96, б — эквивалентная схема этой обмотки, показывающая последовательность соединения ее секций и образующиеся параллельные ветви. Цифрами 1, 2, 3 и т. д. обозначены активные проводники, лежащие в верхнем слое каждого паза, а 1′, 2′, 3′ и т. д.— в нижнем слое. При волновой обмотке в машине можно устанавливать только два щеточных пальца. Однако это делают лишь в машинах малой мощности; в более мощных машинах обычно ставят полный комплект (2р) щеточных пальцев для уменьшения плотности тока под щетками и улучшения токосъема.
