Допускается эксплуатация входных светофоров, ранее установленных на расстоянии менее 50 м, но не ближе 15 м от стрелочного перевода

На электрифицированных участках железнодорожных путей входные светофоры, а также сигнальные знаки "Граница станции" должны устанавливаться перед воздушными промежутками (со стороны перегона), отделяющими контактную сеть перегонов от контактной сети железнодорожной станции.

11. Выходные светофоры должны устанавливаться для каждого отправочного железнодорожного пути впереди места, предназначенного для стоянки локомотива отправляющегося поезда.

На железнодорожных станциях при отправлении поездов с железнодорожных путей, не имеющих достаточной длины, когда голова поезда находится за выходным светофором, разрешается на его обратной стороне устанавливать повторительную головку светофора. Перечень железнодорожных станций, на которых необходимо устанавливать повторительную головку на выходных светофорах, и порядок применения сигналов в таких случаях устанавливаются, соответственно, владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

Допускается установка групповых выходных и маршрутных светофоров для группы железнодорожных путей, кроме тех, по которым производится безостановочный пропуск поездов. Групповые выходные и маршрутные светофоры должны дополняться маршрутными указателями, показывающими номер железнодорожного пути, с которого разрешается отправление поезда.

Схема установки сигнальных указателей «Опустить токоприемник» и постоянных сигнальных знаков «Поднять токоприемник» и «Внимание! Токораздел»

69. В случае применения сигнальных указателей «Опустить токоприемник» перед ним устанавливается постоянный сигнальный знак с отражателями «Внимание! Токораздел» (рис. 147).

Постоянный сигнальный знак «Поднять токоприемник» с отражателями на нем устанавливается за воздушным промежутком в направлении движения (рис. 148).

Рис. 147 Рис. 148

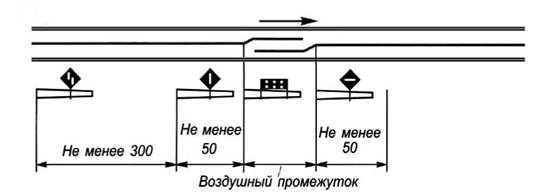

Схемы установки сигнальных указателей «Опустить токоприемник» и постоянных сигнальных знаков «Поднять токоприемник» и «Внимание! Токораздел» приведены на рис. 149, 150. Размещение их не должно ухудшать видимость и восприятие постоянных сигналов.

Рис. 149

Рис. 150

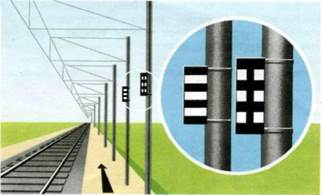

70. Опоры контактной сети, ограничивающие воздушные промежутки, должны иметь отличительный знак – чередующиеся четыре черные и три белые горизонтальные полосы. Первая опора по направлению движения поезда, кроме того, дополнительно обозначается вертикальной черной полосой (рис. 151).

Знаки могут наноситься непосредственно на опоры или щиты, закрепляемые на опорах (рис. 152). На многопутных участках допускается установка указанных знаков на конструкциях контактной сети над осью железнодорожного пути. Остановка электроподвижного состава с поднятыми токоприемниками между этими опорами (знаками) запрещается.

Рис. 151 Рис. 152

На железнодорожных станциях стыкования разного рода электрической тяги для безостановочного пропуска поездов применяются сигнальные указатели и знаки. Порядок их применения устанавливается владельцем инфраструктуры.
