Схема установки временных сигнальных знаков в местах, не допускающих проследования электроподвижного состава с поднятыми токоприемниками

77. В местах, не допускающих проследования электроподвижного состава с поднятыми токоприемниками (при неисправности контактной сети, производстве плановых ремонтных и строительных работ, когда при следовании поездов необходимо опускать токоприемники), устанавливаются временные сигнальные знаки с отражателями, которые показывают:

1) «Подготовиться к опусканию токоприемника» (рис. 169);

2) «Опустить токоприемник» (рис. 170);

3) «Поднять токоприемник» (рис. 171).

Рис. 169 Рис. 170 Рис. 171

Схема установки этих знаков на железнодорожных путях общего пользования указана на рис. 172, а на железнодорожных путях необщего пользования – на
рис. 173.

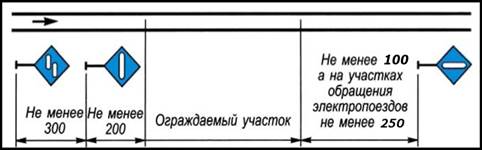

Рис. 172

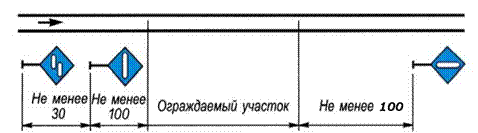

Рис. 173

Если на двухпутном участке ведутся плановые ремонтные путевые и строительные работы с пропуском поездов по одному из железнодорожных путей и укладкой временных съездов, не оборудованных контактной сетью, сигнальный знак «Опустить токоприемник» устанавливается на расстоянии не менее 100 м от ограждаемого участка. Остальные сигнальные знаки устанавливаются по указанной на рис. 172 схеме.
