Итоговое занятие

Тема «Постоянный ток»

Уровень 1

1. Через лампу, подключенную к источнику тока с ЭДС равной 8В и внутренним сопротивлением 0,5 Ом, протекает ток 2А. Зависимость тока от приложенного к лампе напряжения показано на графике.

а) 4; б) 3; в) 1; г) 2.

2. На рисунке представлена зависимость плотности тока j, протекающего в проводниках 1 и 2, от напряженности электрического поля Е. Отношение удельных проводимостей σ ₁/ σ ₂ этих элементов равно…

а) 1/2; б) 2; в) 1/4; г) 4.

3. На каком рисунке правильно показана зависимость силы тока J в замкнутой цепи от внешнего сопротивления R?

4. На рисунке изображена зависимость силы тока от напряжения на однородном участке цепи. Чему равно сопротивление R участка?

а) ; б) ;

в) ; г) .

5. Удельное сопротивление металлов при температурах выше 0⁰ С

а) линейно возрастает с ростом температуры;

б) линейно уменьшается с ростом температуры;

в) нелинейно уменьшается с ростом температуры;

г) нелинейно увеличивается с ростом температуры.

6. На каком графике неверно показана зависимость сопротивления проводника от температуры?

7. Укажите правильную запись закона Ома для изображенного участка цепи.

а) ; б) ;

в) ; г) .

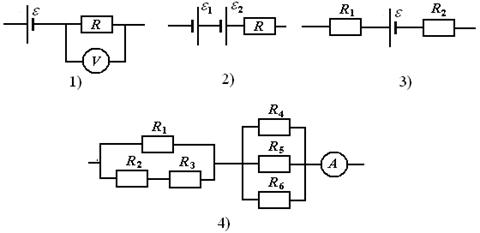

8. Какой из участков цепи является однородным?

9. Какое равенство справедливо для данного узла?

а) ;

б) ;

в) ;

г) .

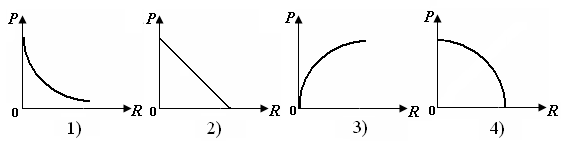

10. На каком из графиков верно представлена зависимость полезной мощности P от сопротивления R?

11. На каком из графиков верно представлена зависимость КПД источника тока η от силы тока I? - ток короткого замыкания, источника тока; r – внутреннее сопротивление.

12. Источник тока с ЭДС ε и внутренним сопротивлением r замкнут на внешнее сопротивление. На каком из графиков верно представлена зависимость полной мощности P от внешнего сопротивления R?

13. При параллельном соединении п одинаковых источников тока с одинаковым ЭДС ε и внутренними сопротивлениями r каждый количество теплоты, выделившееся во внешней цепи с сопротивлением R, за время t, будет равно

а) ; б) ; в) ; г) .

14. Из одинаковых источников сделана батарея. Чему равна общая ЭДС батареи и её общее сопротивление, если соответствующие величины для одного источника равны В, Ом?

а) 20 В, 2 Ом;

б) 20 В, 4 Ом;

в) 40 В, 4 Ом;

г) 40 В, 16 Ом.
