Органы управления, расположенные в нижней части панелиСтр 1 из 5Следующая ⇒ ИМИТАТОР РЛС фирмы FURUNO Запуск Имитатор РЛС FURUNO запускается из стартового меню путем выбора на экране учебного мостика пункта меню “Furuno” щелчком левой кнопки мыши. Органы управления Внешний вид и расположение всех органов управления имитатором РЛС показаны на Рис. 1. Они сгруппированы по трем блокам: 1. Основные органы управления, расположенные в нижней части панели. 2. Инструментальный блок, расположенный справа в верхней части панели. 3. Блок функций САРП и управляющих меню, расположенный справа в нижней части панели.

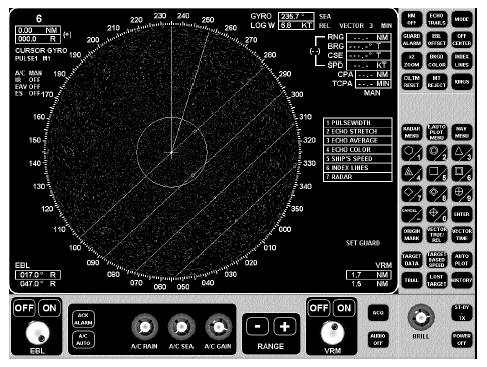

Рис. 1 Дисплей имитатора РЛС Furuno
Органы управления, расположенные в нижней части панели “POWER OFF” – выход из программы
“ST-BY/TX” – переключатель между режимом Stand- By и включением передатчика. Когда передатчик включен, антенна вращается, и приходящие эхо-сигналы появляются на Индикаторе Кругового Обзора (ИКО).
“BRILL” – регулировка яркости дисплея.
“ACQ” – захват цели. “AUDIO OFF” – выключение звуковой сигнализации. “VRM” – Подвижный Круг (Кольцо) Дальности (ПКД) для измерения дистанций. При нажатии ON появляется ПКД, вращение ручки VRM позволяет подвести ПКД к цели. Измеренная дистанция отображается внизу экрана.
“RANGE” – выбор шкал дальности. Доступны шкалы дальности (в милях): 0.125; 0.25; 0.5; 0.75; 1.5; 3; 6; 12; 16; 24; 32; 48; 72.
“A/C GAIN” – настройка усиления приемника при минимальном наличии шумов.
“A/C SEA” – уменьшение помех от морской поверхности (волн).
“A/C RAIN” – уменьшение помех от гидрометеоров.
“ACK ALARM” – подтверждение сигнализации (аларма). “A/C AUTO” – автоматическое уменьшение помех от моря и дождя.
“EBL” – электронный визир направления. Включение производится нажатием ON, вращение ручку позволяет повернуть визир. Значение пеленга снимается внизу экрана.
|
