Калькуляция и нормирование затрат труда

В данном разделе указываются основные, подготовительные, вспомогательные (разгрузка материалов и изделий в рабочей зоне, установка средств подмащивания, заливка швов плит перекрытий) рабочие процессы, которые приводятся в технологической последовательности и нормируются в соответствии с действующими ЕНиР, ведомственными нормами.

Калькуляцию и нормирование затрат труда осуществляем на основании табл. 4 в форме табл. 13.

Порядок составления калькуляции следующий:

1. Графы 1, 2, 3 и 4 соответствуют приведенным в табл. 4.

2. По соответствующему параграфу ЕНиР определяем единицу измерения (гр. 4), нормы затрат труда Н_ЗТ и машинного времени Н_М.ВР (гр. 6), состав звена (гр. 7, 8 и 9).

3. Определяем количество единиц объема (гр. 5) путем деления объема работ (табл. 3, гр. 4) на единичный объем (табл. 3, гр. 3).

4. Определяем затраты труда на весь объем (графа 10 и 11) путем перемножения Н_ЗТ на количество и Н_М.ВР на количество (графа 10). При определении затрат труда (графа 11) необходимо значения в графе 10 разделить на продолжительность рабочей смены. Продолжительность одной рабочей смены равна 8 часам.

При монтаже конструкций автомобильными и пневмоколесными стреловыми кранами учитывается поправочный коэффициент равный 1,1.

В конце калькуляции трудовых затрат проставляются итоги по графам 10 и 11.

Таблица 10. Калькуляция затрат труда.

7 Разбивка здания на монтажные участки (захватки). Определение состава бригады каменщиков и размера делянок.

Для обеспечения максимального совмещения работ, непрерывного и равномерного их выполнения с целью организации потока монтируемое здание расчленяют на отдельные монтажные участки.

При строительстве жилых домов с кирпичными стенами и междуэтажными перекрытиями из сборного железобетона каменные работы выполняют методом поперечных этаж-захваток. Сущность его состоит в том, что здание в плане делят на несколько одинаковых по трудоемкости захваток. На каждой захватке выкладывают стены на высоту этажа сначала с междуэтажных перекрытий, а затем с инвентарных подмостей: в первую смену возводят стены, во вторую - переставляют или наращивают подмости. По окончании кладки на первой захватке каменщики переходят на вторую, а на первой монтажники устанавливают панели перегородок и плиты перекрытий. В дальнейшем процесс работы повторяется. Число захваток в пределах этажа зависит от размера здания. Обычно за захватку принимают часть здания, равную секции дома. Каждую поперечную захватку можно делить на два участка. Строительно-монтажные работы при этом выполняют одновременно на обоих участках: поярусно возводят кладку стен на каждом участке или монтируют конструкции.

Кирпичную кладку стен каждого этажа здания выполняют в три яруса звеньями, закрепленными за определенными делянками, что обеспечивает поосевую специализацию и их ответственность за качество работы исполнителей.

В одноэтажных зданиях за захватку, как правило, принимают один температурный блок или, в отдельных случаях (например, если здание состоит из одного блока), один или несколько пролетов температурного блока. Во всех случаях при разбивке на захватки следует стремиться к тому, чтобы объемы работ на захватках были равны, что позволяет обеспечить ритмичный поток.

Минимальное число захваток, на которое необходимо разбивать здание, должно приниматься не менее двух, т.к. в противном случае приходится организовывать работу в две и более смен, что приводит к существенным потерям.

В прил. К. на рис. К.1. [10] показана схема деления здания на захватки и движения каменщиков, а на рис. К.2. схема раскладки материалов на подмостях.

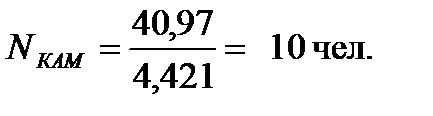

Необходимое количество рабочих в бригаде каменщиков определяется из условия обеспечения полной загрузки монтажного крана, обслуживающего кладку по формуле:

где Q_КЛ – затраты труда на процессы, выполняемые бригадой каменщиков, чел.-дн (берутся из табл. 13, гр. 11);

Т_КР – время работы крана по обслуживанию кладки, дн.

где: Т_УП – время установки и разборки подмостей, дн;

Т_ПКи Т_ПР – время подачи кирпича и раствора, дн;

Т_РМ – время разгрузки материалов, дн (прил. Е) [10];

Т_МП – время монтажа перемычек, дн;

Т_УЛ – время установки лестничных маршей и площадок, дн.

Каждый из членов формулы Т_кр находится по выражению:

ГдеQ_i – затраты труда на выполнение краном i-го процесса, чел-дн;

N_Pi – количество рабочих в звене, выполняющий i-ый процесс, чел.

Полученное N_КАМ округляется до целого и разбивается на звенья:

"двойка" (можно применять при любой кладке);

"тройка" (применяется для простой кладки и кладки средней сложности при толщине кладки не менее 0,38 м);

"четверка" (используется при кладке стен толщиной не менее 0,51 м простой и средней сложности).

В данном курсовом проекте будем использовать звенья “тройка” и “четверка”.

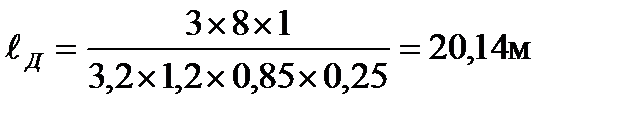

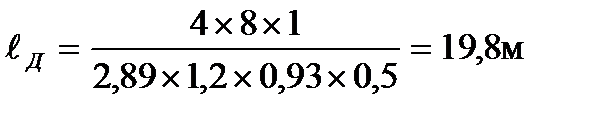

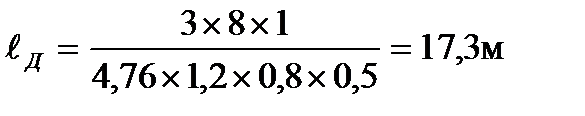

Перед определением размеров делянок необходимо по высоте кладку разбить на ярусы (высота яруса 0,9…1,2 м). Размер делянки для каждого из звеньев находится по выражению:

Где - Н_ВРi – норма времени на кладку стен толщиной δ_i, чел.-ч;

h_Я – высота яруса кладки, м;

К_П – коэффициент выполнения норм (К_П=1…1,2);

К_ПР – коэффициент, учитывающий проемность стен;

t_см – продолжительность рабочей смены, t_см = 8 ч.

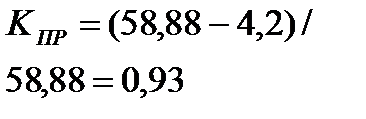

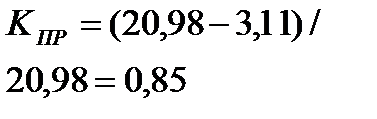

где: F_СТ – площадь стен без вычета проемов, м²;

F_ПР – площадь оконных и дверных проемов, м².

Расчет размеров делянок для каждого звено сводим в таблицу 13

Таблица 13 - Определение размера делянки для каждого из звеньев

Ярус	Каменщиков в бригаде	Норма времени	Площадь, м2	Определение lд иКпр
Площадьстены без вычета проемов	проемов
окна	двери
Кладка стен наружных стен из блоков ячеистого бетона
1,2		2,89	37,12	4,205	-
	2,89	58,88	4,2	-
	2,89	19,36	1,83	2,09
Кладка стен внутренних из кирпича силикатного утолщенного
1,2		3,2	20,98	-	3,11
	3,2	23,9	3,3	4,23

Исходя из расчетов, подбираем необходимые нам подмости:

Подмости металлические 5500×2500мм – 1 шт;

Подмости блочные 4450×2250мм-5шт;

Подмости передвижные 600×1870мм-2шт.
