Создание ассоциативного чертежа вала







Ассоциативный чертеж создается на основе полученной трехмерной модели вала.

Решите, какая ориентация модели наиболее подходит для главного вида. Если выбранное положение модели невозможно установить, используя стандартные ориентации, добавьте пользовательскую ориентацию, соответствующую нужному положению.

На поле чертежа изображение вала следует располагать параллельно основной надписи. Поэтому в окне трехмерной модели вала назначьте положение главного вида.

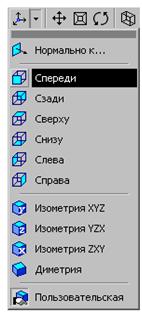

Основным способом задания нужной ориентации модели является выбор нужной команды из меню кнопки Ориентация. Если выбор сделан, нажмите в меню Ориентация вида Добавить и присвойте этому виду имя: Главный вид (рисунок 39).

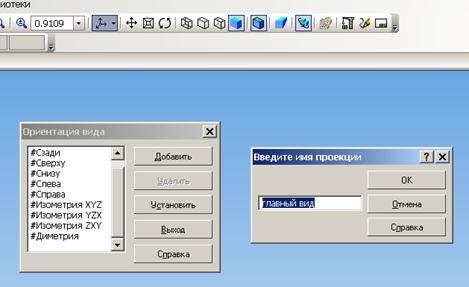

Рисунок 39 – Назначение главного вида

Главный вид модели вала рекомендуется размесить в соответствии с рисунком 40.

Рисунок 40 – Главный вид вала
