Создание лысок
|
|
Для создания лысок нужно построить эскиз на левой торцевой грани вала.
Укажите плоскую грань на торце детали (рисунок 30). Эскиз должен быть в виде вложенного контура.

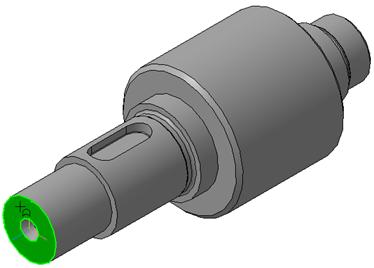

Рисунок 30 – Выбор плоской грани на торце детали
Для его построения на панели Геометрия нажмите кнопку Ввод прямоугольника по центру и вершине и постройте два прямоугольника (рисунок 31).
Рисунок 31 – Предварительный эскиз лысок
Для создания ассоциативного чертежа удобнее эскиз для лысок развернуть на угол 45°: выделите контур эскиза и используйте команду Поворот на панели Редактирование, в строке параметров установите угол 45° (рисунок 32).
Рисунок 32 – Редактирование предварительного эскиза лысок
Закройте эскиз. Нажмите кнопку Вырезать выдавливанием на расстояние 26 мм в прямом направлении, обратить внимание на отказ от создания тонкой стенки (рисунок 33).
Рисунок 33 – Задание параметров для создания лысок
Нажмите кнопку Создать объект, система выполнит вырезание выдавливанием, как показано на рисунке 34.
Рисунок 34 – Модель вала с лысками
