Расчет и выбор посадки для внутреннего кольца подшипника





Рассчитываем посадку циркуляционно-нагруженного внутреннего кольца подшипника на вал по интенсивности радиальной нагрузки на посадочной поверхности по формуле [3] ф-ла 4.25

PR= Kn·F· FA (4.1)

где K1-динамический коэффициент посадки. Так как указан нормальный режим работы, то K1=1[1],с.10; K2- коэффициент, учитывающий степень ослабления посадочного натяга при полом вале или тонкостенном корпусе. Так как промежуточный вал сплошной, а корпус- толстостенный, то K2=1[1],с.10; K3- коэффициент неравномерности распределения радиальной нагрузки между рядами в двухрядных конических роликовых подшипниках или между сдваиваемымишариковыми подшипниками при наличии осевой нагрузки на опору, так какподшипник однорядный радиальный, а осевая нагрузка мала K3=1[1],с.10.

PR= 1·1· 1=142.86

По [3] табл. 4.90.1 выбираем поле допуска для размера сопрягаемой поверхности с циркуляционно нагруженным кольцом: js6 (0,008)

Для кольца подшипника класса точности 0 по [2] табл. 1.27 выбираем предельное отклонение для .

Выбранную посадку с натягом во избежание разрыва кольца проверим на максимальный натяг по ф-ле [1] c.10. При этом в результате проверки должно выполняться условие Nmax˂[ N ].

[N]= (4.2)


Средний зазор Sm= мм.

КРНТиТИ 08 31 04 ПЗ
Изм.
Лист
№ докум.
Подпись
Дата
Лист

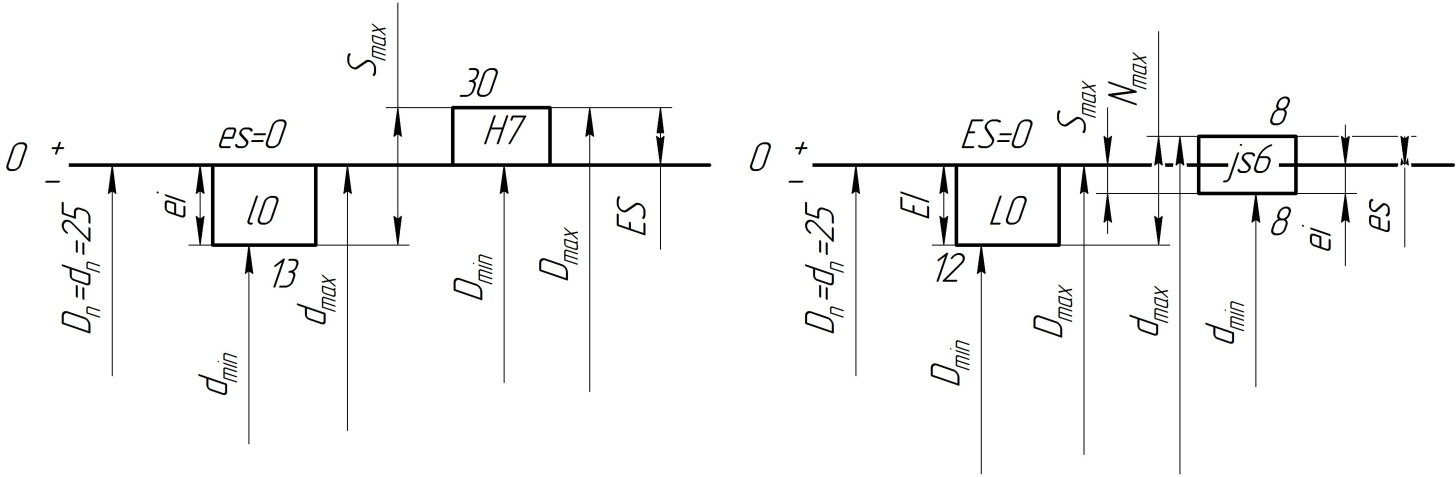

Рисунок 4.2.Схема расположения полей Рисунок 4.3.Схема расположения

допусков внешнего кольца полей допусков внутреннего кольца

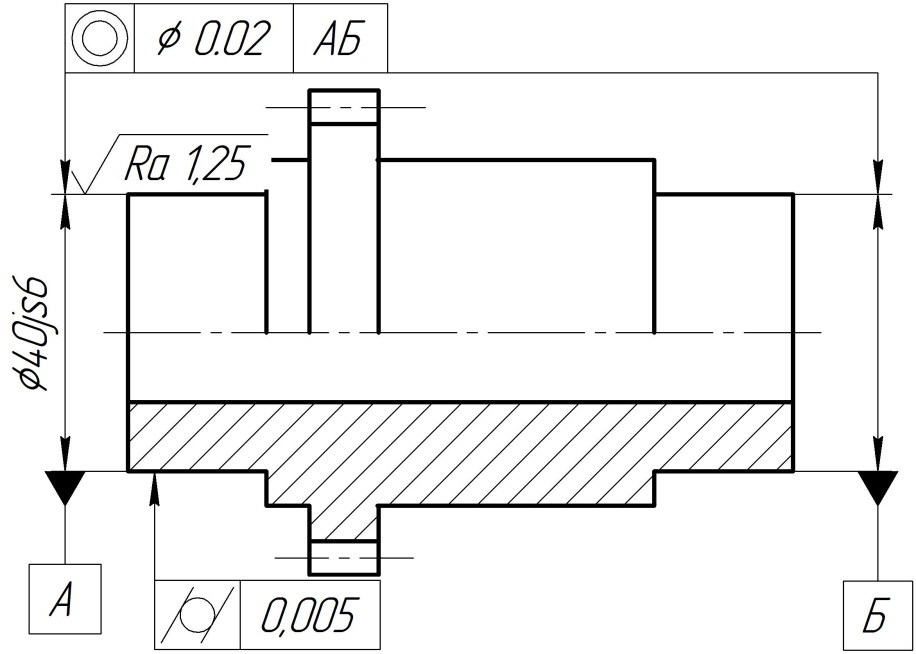

Рисунок 4.3. Вал Рисунок 4.4. Корпус

Допуск цилиндричности для сопрягаемых поверхностей назначается в зависимости от допуска на размер по ГОСТ 3325-85[2],с.408. По [2],табл.2.18 принимаем допуск цилиндричности 0,005 мкм. Шероховатость для сопрягаемых поверхностей ограничивается максимальным значением по ГОСТ 3325-85.По [2], табл.2.67 принимаем значения шероховатостей. Для отверстия – 2.5 мкм, для вала – 1.25 мкмСоосность посадочных поверхностей валов и отверстий корпусов под подшипники качения выбирается в зависимости от параметра B и вида подшипника по ГОСТ 3325-85[2],с.476.По[2], табл.2.40 принимаем значения допуска соосности – 20 мкм.






Изм.
Лист
№ докум.
Подпись
Дата
Лист
1
КРНТиТИ 08 31 05 ПЗ
Разраб.
Аниськович Д.О.
Провер.
Дулевич А.Ф.
Реценз.

Н. Контр.

Утверд.
Дулевич А.Ф.
Расчет и выбор посадки с натягом
Лит.
Листов
5
БГТУ 02 31 08 01 12
5. Выбор и расчет посадки с натягом

d15=25мм, Н*м [1]П.1.1

Посадки с натягом предназначены для неподвижных неразъемных соединений деталей без дополнительного крепления винтами, гайками, шпонками, штифтами и т.д. Относительная неподвижность деталей при этом достигается за счет напряжений, возникающих в материале сопрягаемых деталей вследствие действия деформаций их контактных поверхностей. Шероховатость принимаем равнойRzd=8 мкм, RzD=10 мкм. Корпус и ось изготовлены из Сталь 45(µ=0.3) [1] с.11.



Рис 5.1. Схема сопряжения с натягом.



Определяем не заданные геометрические параметры деталей сопряжения, необходимые для последующего расчета по формулам [1], c 11:

l=(1,4-1,6) dн.с(5.1)

dн.с.– номинальный диаметр зубчатого колеса, мм,

– ширина корпуса;

l=1,5*25=37,5 мм;




КРНТиТИ 08 31 05 ПЗ
Изм.
Лист
№ докум.
Подпись
Дата
Лист

Рисунок 5.2. Схема полей допусков

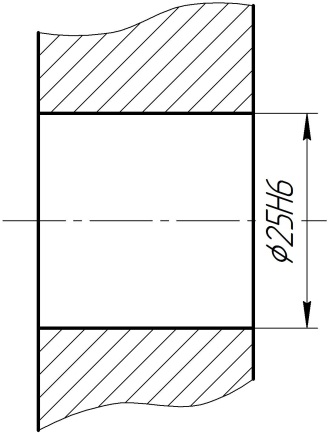

Рисунок 5.3. Ось Рисунок 5.4. Корпус






Лист
У
Лист

Дулевич А.Ф.
Аниськович Д.О.
Утв.
Н. контр.
  Выбор и расчет переходной посадки

Пров.
Разраб.
Изм.

№ докум.
Подпись
Дата
Дулевич А.Ф.

КРНТиТИ 08 31 06 ПЗ
Лит.
Листов
БГТУ 02 31 08 01 12
6. Выбор и расчет переходной посадки.



d17=30 мм [1] П.1.1

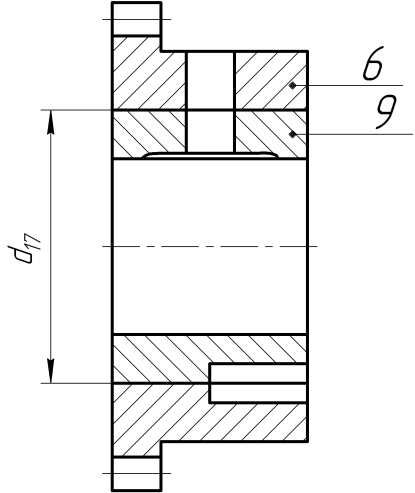

Рисунок 6.1. Эскиз сопряжения

Переходные посадки, как правило, используют в неподвижных разъемных соединений для центрирования сменных деталей. Легкость сборки и разборки соединений с переходными посадками определяется величиной вероятности получения в них зазоров и натягов.

Суть расчета переходных посадок заключается в вычислении величины вероятных зазоров и натягов и их вероятности распределения.
