Ход работы. Испытательная машина (тип, марка)

Испытательная машина (тип, марка).

Испытание проводится на специальном маятниковом копре. Работа ∆W_F, затраченная маятником на разрушение определяется по зависимости

где G - вес маятника;

Gh ₁ - потенциальная энергия, запасенная маятником в самом верхнем его положении;

Gh ₂ - потенциальная энергия, сохраненная маятником после разрушения образца.

W_потерь - энергия потерь, затраченная маятником на преодоление вредных сопротивлений (трение в узлах копра, сопротивление воздуха, сотрясение копра и фундамента, насмятие образца на опорах и под ножом, на сообщение энер­гии обломкам образца и на упругую деформацию штанги маятника)

Описание установки для испытаний. Испытание на ударную вязкость проводится на маятниковом копре ХР-05, схема которого показана на рис. 2. Копер состоит из массивного основания 1 с двумя вертикальными стойками 2. К верхней части этих стоек на горизонтальной оси подвешен маятник 3, представляющий собой плоский стальной диск с вырезом. Кроме того, на оси маятника установлена стрелка 4, напротив которой к стойке 2 прикреплена шкала 5 для отсчета затрат энергии на разрушение образца. Для фиксации маятника в исходном верхнем положении предусмотрена защелка 6.

Поверхность образцов должна быть гладкой, ровной, без трещин, сколов, вздутий и раковин.

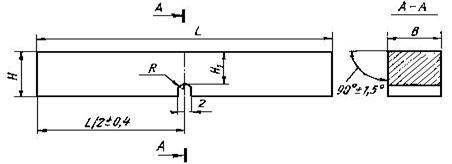

Форма надреза стандартных образцов может быть в виде U, V, T.

ВЫПОЛНЕНИЕ ЭКСПЕРИМЕНТА И ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

1. Замеряют ширину и толщину образца, изготовленных из одного материала, штангенциркулем с точностью до 0,1 мм. Устанавливают образец 8 на опоры 7 так, чтобы удар пришелся по его широкой стороне. Поднимают маятник в верхнее исходное положение и закрепляют защелкой 6. Устанавливают стрелку 4 шкалы на ноль.

2. Освобождают маятник от защелки 6, который, падая вниз, разрушит образец 8. Рассчитывают величину работы, затраченной на разрушение образца.

3. Вычисляют удельную ударную вязкость по формуле (1). Опыт повторяют еще для двух - трех образцов.

4. Проводят обработку результатов опыта.

Выводы.
