Геометрические построения

Под геометрическими построениями понимают элементарные построения на плоскости, основанные на основных положениях геометрии. К ним относятся: проведение взаимно перпендикулярных и параллельных прямых, деление отрезков, углов и др. Геометрические построения выполняют циркулем и линейкой (рейсшиной) или линейкой и угольником. Знание геометрических построений позволяет правильно начертить контур любого изделия, точно выполнить рамку формата чертежа и верно расположить чертеж внутри ее, точно разметить надписи. Таким образом, геометрические построения являются основой для выполнения чертежа. Знание их значительно ускоряет выполнение чертежа, так как позволяет в каждом случае выбрать наиболее рациональные приемы построений. Кроме того, выполнение геометрических построений дает возможность овладеть правильными приемами работы чертежными инструментами.

Графические построения всегда неточны, но степень неточности может быть различной. Построение более точно, если оно содержит мало операций (под операцией понимают проведение прямой линии, вычерчивание дуги, откладывание отрезка и т. п.). Поэтому при решении задачи на построение очень важно выбрать наиболее короткий путь.

Точность геометрических построений во многом зависит от аккуратности и внимания работающего. При этом необходимо иметь в виду следующее:

1. Проводимые линии должны быть тонкими и чертить их надо твердым карандашом.

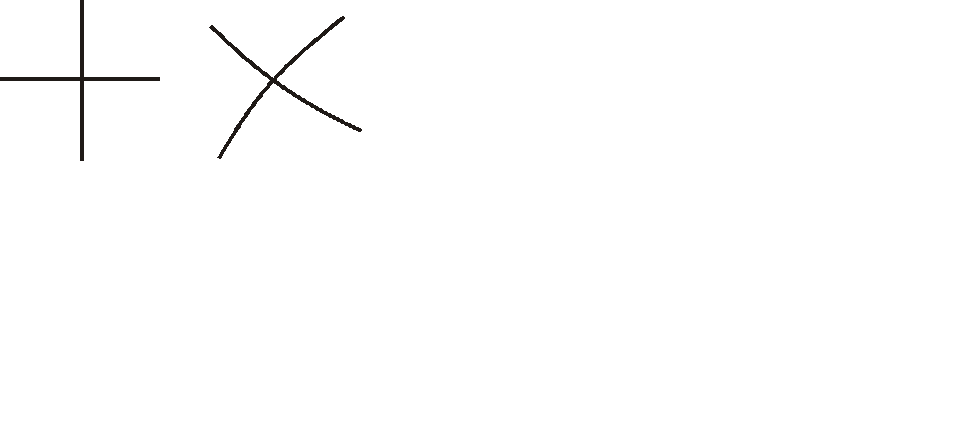

2. Точку на чертеже следует задавать как точку пересечения двух линий: двух прямых, двух дуг или прямой и дуги. Во всех случаях нужно стремиться к тому, чтобы угол между этими линиями был прямым или приближался к нему (рисунок 11).

Рисунок 11

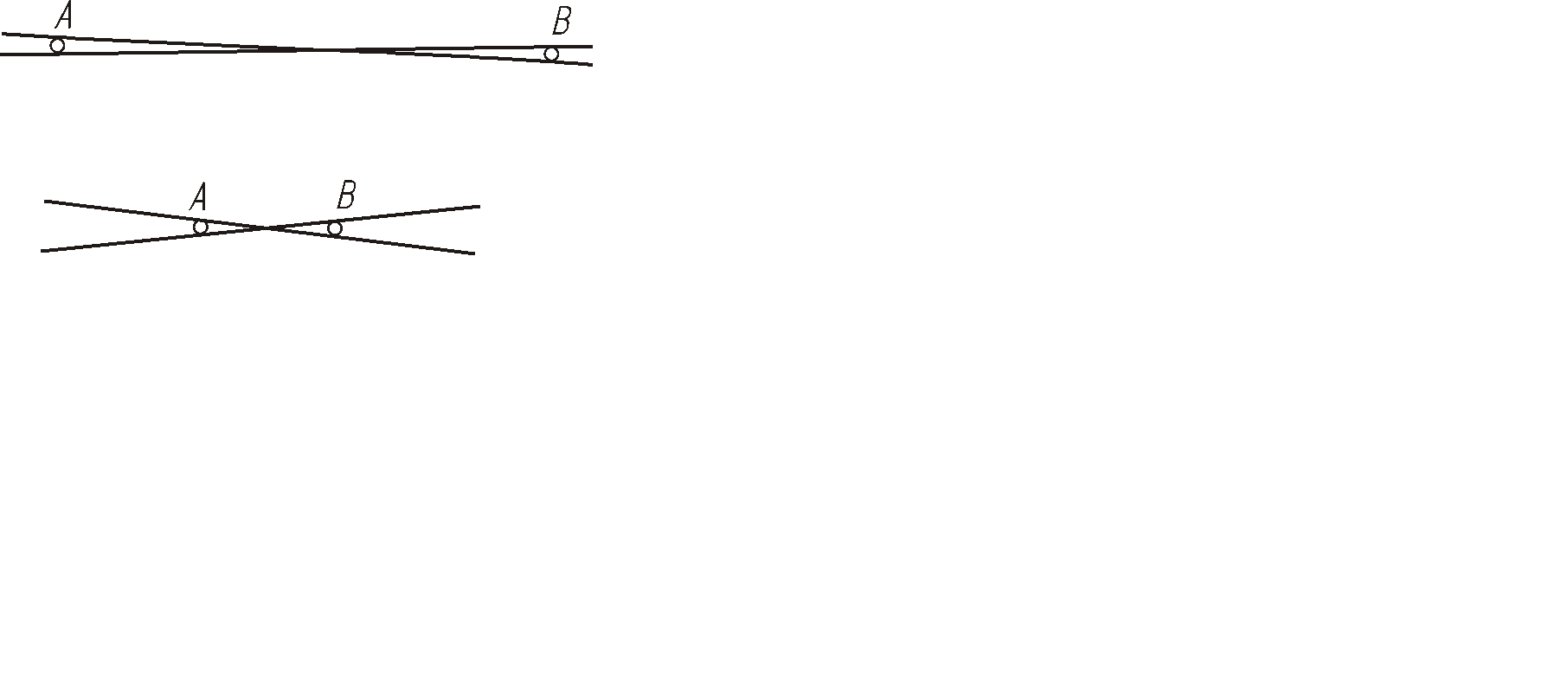

3. Проводя прямую через две точки, желательно брать их подальше друг от друга, так как при сближении точек увеличивается возможность отклонения прямой от ее истинного направления (рисунок 12).

Рисунок 12
