ІІ. Визначення рівня радіації у сховищі, коли робітники можуть його залишати, переходити у приміщення цеху і працювати там на протязі робочої зміниПослідовність дій з розв’язку цього завдання ділиться на чотири етапи.

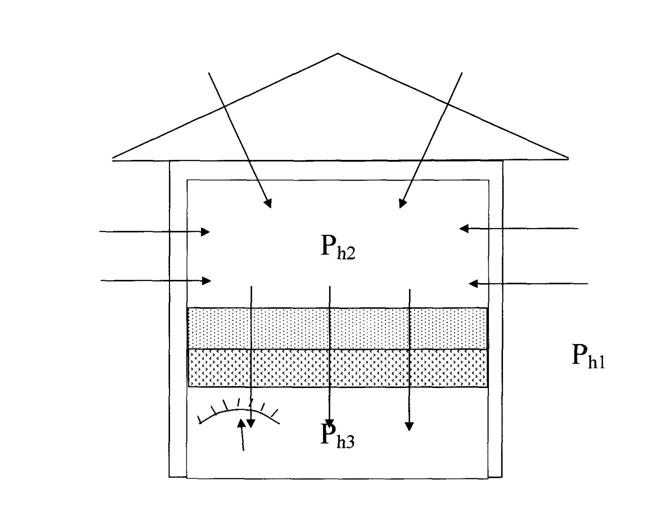

2.1. Відтворення схеми системи "цех - сховище" і усвідомлення взаємозв’язків між рівнями радіації і параметрами цієї системи. Відповідно до вихідних даних, сховище побудоване заглибленим, у підвальному приміщені цеху з відомими матеріалом і товщиною перекриття і товщиною насипаного на перекриття шару грунту (р и с. 5). Рис. 5. Спрощене схематичне зображення системи "цех – сховище" Гама-випромінювання радіоактивного забруднення, що утворилося на даху цеху, поряд з цехом у повітрі і на поверхні землі, створює радіоактивний фон з рівнем радіації Рh1. Проходячи через щільну перегородку, - покрівлю, стелю, вікна і т. і., - рівень радіації знижується до величини Рh2. Надалі, проходячи через шар грунту і перекриття сховища, рівень радіації ще понижується, завдяки чому у сховищі радіоактивний фон набуває значення Рh3. Рівень радіації у сховищі контролюється приладом (р и с. 6).
Рис. 6. Щодо схеми створення радіаційної обстановки в системі "цех – сховище" Між значеннями радіації Рh1, Рh2, Рh3 існує певний зв’язок. Цей зв’язок проходить через коефіцієнти захисту будівлі цеху К , а також коефіцієнти, що характеризують зменшення рівня радіації при проходженні гама-випромінювання через шар насипу грунту на перекритті сховища Кгр і через товщину перекриття Кпер. Коефіцієнти Кпер, Кгр і К являються постійними величинами, а значення Рh1, Рh2 і Рh3 – перемінними. Набуваючи максимальних значень на початок опромінення (через годину після ядерного вибуху, еталонний рівень радіації) надалі рівні радіації поступово знижуються, як уже зазначалось, через кожні сім годин у десять разів. 2.2. Встановлення формули, за якою мають здійснюватись розрахунки.
Прилад, що вимірює потужність випромінювання і його датчик знаходяться у сховищі. Вирішення завдання зводиться до встановлення тої межі показань приладу, при якій працівники залишають сховище, переходять у приміщення цеху, працюють там на протязі робочої зміни, отримуючи за цей час опромінення в обсязі допустимої дози. Таке можливо, коли потужність випромінювання зовні цеху Рn1, поступово знижуючись, досягне значення, що відповідає встановленій вище стійкості цеху до впливу радіаційного випромінювання Рh lim. Ситуація, коли Рh1 = Рh lim відбувається, якщо рівень радіації у сховищі складає . Значення Рh lim було встановлено вище (для варіанту № 35 Рh lim = 80 Р/год.). Коефіцієнт захисту будівлі теж відомий (див. додаток 1, варіанти вихідних даних). Значення коефіцієнтів Кпер і Кгр залишаються невідомими. 2.3. Визначення невідомих характеристик Кпер і Кгр.
Як уже зазначалося, характеристикою властивості матеріалу створювати опір проходження через нього радіоактивного випромінювання являється шар половинного послаблення. У загальному вигляді коефіцієнт захисту перегородки обчислюється за формулою:
де: Н – товщина перегородки, см; d – шар половинного послаблення матеріалу перегородки, см. У такому вигляді формулою зручно користуватися, коли Н i d кратні (величина - ціле число). Так, якщо: Н = d, то ; Н = 2d, то ; Н = 3d, то ; …………………………………… У ситуаціях, коли не ціле число, визначати коефіцієнт захисту можливо з допомогою графіку. У загальному вигляді для графічного відображення залежності коефіцієнта захисту перегородки і товщини цієї перегородки необхідно визначати положення координат точок, коли Н = d, Н = 2d, Н = 3d… Число таких дій треба продовжувати до положення, коли Н дещо перевищуватиме задану величину товщини перегородки. Координати точок встановлюються по такій схемі: Н = d, ; Н = 2d, ; Н = 3d, ; Н = 4d, . Після цього необхідно підготувати координатну сітку, нанести на неї положення цих точок і з’єднати їх плавною кривою. Послідовність дій з визначення невідомих коефіцієнту захисту насипу грунту Кгр і коефіцієнту захисту перекриття Кпер ілюструємо на прикладі варіанту № 8. Вихідні дані: матеріал і товщина перекриття – бетон, 36 см; шар насипу грунту – 26 см; шар половинного послаблення гама-випромінювання радіоактивного забруднення (див. табл. 2): для бетону, dбет = 5,6 см; для грунту, dгр = 8,1 см.
1) Заготовляємо розрахункову таблицю
2) Заносимо у таблицю результати розрахунків (розрахунки здійнюються стосовно кожного із варіантів кількості шарів половинного послаблення)
3) Заготовляємо координатну сітку для графічного відображення результатів розрахунків. Зважаючи на те, що товщина бетону і шар насипу грунту складають, відповідно, 36 і 26 см, вибираємо масштаб таким, коли в 1 см по лінії Н - 5 см, а полінії Кзах – 25 раз.
Рис. 7.Координатна сітка для побудови графіків залежності коефіцієнта захисту і товщини перегородки із бетону і з насипу грунту
4) Трансформуємо на координатну сітку результати розрахунків (див. табл.. п. 2), з’єднуємо точки плавною кривою і одержуємо у такий спосіб графічне відображення залежності коефіцієнта захисту і товщин перегородок з бетону і з насипаного грунту.
Рис. 8.Залежності коефіцієнта захисту від товщини перегородок
|
