Характеристика будівлі, що проектується

Методичні вказівки

До виконання

Курсових та дипломних проектів

«проектування БУДІВНИЦТВА 12-ПОВЕРХОВОГО ЖИТЛОВОГО БУДИНКУ З монолітним каркасом»

Для студентів напряму підготовки 6.060101 «Будівництво» денної та заочної форм навчання

Дніпропетровськ

Методичні вказівки до виконання курсових та дипломних проектів «Проектування будівництва 12-поверхового житлового будинку з монолітним каркасом» для студентів напряму підготовки 6.060101 «Будівництво» денної та заочної форм навчання. / Укладачі: Дяченко Ю.Т., Нечепуренко Д.С. – Дніпропетровськ: ДВНЗ ПДАБА, 2014. – 27 с.

Метою даних методичних вказівок є надання допомоги студентам під час виконання курсових та дипломних проектів з організації будівництва. Методичні вказівки розкривають комплекс питань, які стосуються безпосередньо організації виконання бетонних робіт при зведенні будівель і споруд.

Укладачі: Дяченко Ю.Т., викладач кафедри планування і організації виробництва ДВНЗ ПДАБА;

Нечепуренко Д.С., асистент кафедри планування і організації виробництва ДВНЗ ПДАБА.

Відповідальний за випуск: Кравчуновська Т.С., доктор технічних наук, професор, завідувач кафедри планування і організації виробництва ДВНЗ ПДАБА

Рецензент: Дадіверіна Л.М., кандидат технічних наук, доцент кафедри планування і організації виробництва ДВНЗ ПДАБА.

Затверджено на засіданні

кафедри планування і організації виробництва ДВНЗ ПДАБА

Протокол № 7 від 05.03.2015 р.

Зав. кафедри ПіОВ Кравчуновська Т.С.

Затверджено на засіданні

Президії методичної ради

ДВНЗ ПДАБА

Протокол № 5 (103) від 12.03.2015 р.

Зміст

Вступ

Найбільш важливим аспектом в дипломному чи курсовому проектуванні є скорочення тривалості будівництва. Для інвестора тривалість будівництва, поряд із його собівартістю, є найважливішим показником будівництва. Скорочення тривалості будівництва, а разом з тим і прискорення введення в експлуатацію, одержання прибутку від вже введеного об'єкту, забезпечення окупності вкладених інвестицій, в умовах з сучасними процентними кредитними ставками (а будівництво в більшості випадків ведеться з залученням кредитних коштів), – це орієнтир, важливіший ніж лише відповідність нормам тривалості будівництва, які розроблялися свого часу для обґрунтування планових завдань. Швидкісне будівництво – це вимоги ефективності інвестицій і одна з основних задач студента напряму підготовки 6.060101 «Будівництво» (чи спеціальності 7.06010101 «Промислове і цивільне будівництво») при курсовому (чи дипломному) проектуванні.

Вже відомі реальні проекти зведення житлових будівель з монолітним каркасом, в яких досягнуто темп робіт – один поверх за 2-4 дні. Тривалість будівельних робіт є основним показником дипломного проекту з організації будівництва ще й тому, що в дипломних проектах не враховуються умови конкретного будівельного підприємства – наявність і кваліфікація робітників, комплектів опалубки, техніки, завантаженість другими об'єктами тощо.

В даних методичних вказівках розглядаються наступні напрями прискорення найбільш тривалих робіт при зведенні 12-поверхового каркасного будинку (бетонних робіт):

Проектні:

- підвищений клас міцності бетону перекриттів з бетону з С25/30 в реальному проекті до С30/35 для можливості більш ранньої розпалубки;

- застосування великорозмірних арматурних каркасів та сіток.

Технологічні:

- електропрогрівання бетону нагрівальними проводами незалежно в літніх чи зимніх умовах для скорочення тривалості витримки бетону;

- подача бетонної суміші до місця укладки одночасно баштовим краном (колони) та бетононасосом (перекриття);

- застосування вакуумування укладеної бетонної суміші, що дозволяє безперервно виконувати наступні роботи, підвищує міцність бетону;

- використання сучасних добавок-прискорювачів нарощування міцності бетону;

- застосування великорозмірних сіток, армоопалубочних блоків колон та заводське виготовлення їх.

Організаційні – всі організаційні аспекти бетонних робіт направлені на прискорення бетонних робіт:

- захваткою прийнято один поверх;

- трьохзмінна безперервна робота;

- прийняття сучасних норм затрат праці.

Характеристика будівлі, що проектується

В даних методичних вказівках наведено рекомендації щодо зведення житлової монолітної будівлі на прикладі 12-поверхового односекційного будинку висотою 38м, розмірами в осях 20850х13610, обладнаний однією ліфтово-сходовою кліткою.

Висота поверху – 3,05м.

Фундамент – залізобетонна плита товщиною 800мм.

Колони перерізом 600х250, 700х250, 900х250.

Перекриття плоскі плити товщиною 200мм з контурними балками.

Жорсткість будівлі забезпечена трьома стінками жорсткості.

Всі конструкції з монолітного бетону класу міцності С25/30.

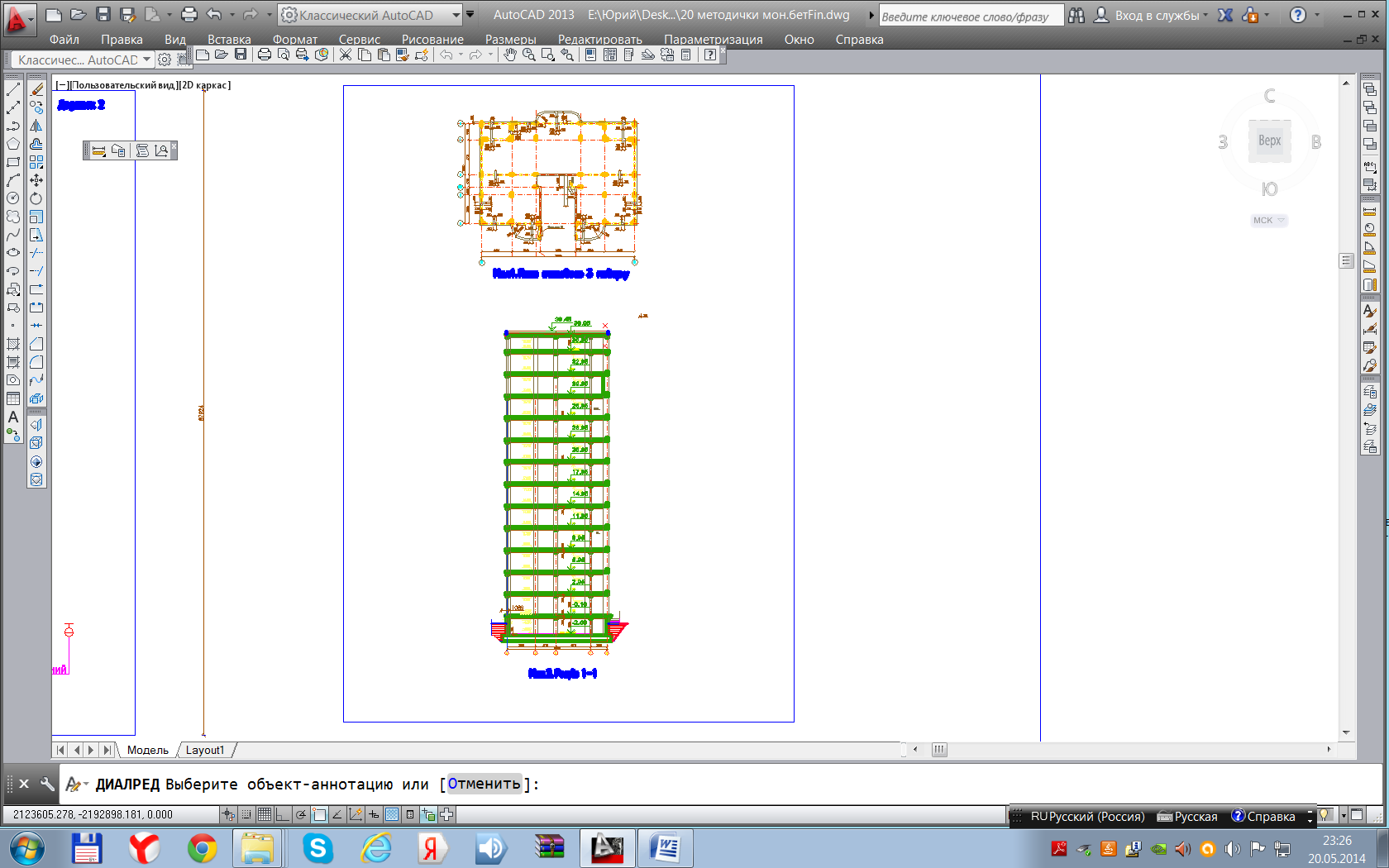

План типового поверху монолітної будівлі зображено на рис. 1.1.

Багатоповерховий житловий будинок схематично у розрізі приведений на рис. 1.2.

Рис. 1.1. План типового поверху

Рис. 1.2. Розріз 12-поверхової житлової будівлі
