Проверка СПП по перегрузочной способности. Для обеспечения нормальной работы преобразователя в режимах рабочейперегрузки необходимо для выбранных по току СПП осуществить их проверку по перегрузочной

Для обеспечения нормальной работы преобразователя в режимах рабочейперегрузки необходимо для выбранных по току СПП осуществить их проверку по перегрузочной способности.

Критерием нормальной работы СПП при перегрузке по току является выполнения условия

t_m ≥ t_nep, (1.11)

где t_m- максимально допустимое время перегрузки, за которое температура перехода достигнет максимально допустимого значения, с;

t_nep^_ требуемое (реальное) время перегрузки, с.

Время t_m, с, определяется по графику зависимости переходного теплового сопротивления переход-среда Z_(th)tja⁼f(t) для конкретных типов прибора, охладителя и интенсивности охлаждения [1]. Переходное тепловое сопротивление Z _(th)tja, °С/Вт, для тиристора и диода определяется по формуле

(1.12)

Р_т - потери мощности предшествующей перегрузке, Вт

Поставив значения в формулу(1.12)

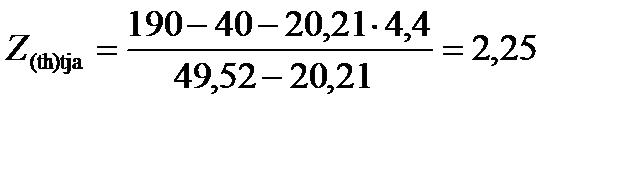

Для диодаД112-25

°С/Вт

Для тиристораТ132-40

°С/В

Определим потери мощности на тиристоре при токе, предшествующем перегрузке

Р_т = U_T(TO) I_TAVm+ K_фi² r_T I_TAVm² (1.13)

Поставляем значения в формулу(1.13)

Рт = 1,05 17,41+ 1,57² 6_•10^-3 17,41² =22,46Вт

Определим потери мощности на тиристоре для тока, соответствующего перегрузке

Р_т(ov) = U_T(TO) I_TAVпep+ K_фi² r_T I_TAVпep² (1.14)

где I_TAVпep - ток перегрузки тиристора, А. Принимаем I_tavпер.⁼I_TAVm. λ= 2

Поставим значения в формулу(1.14)

Р_т(ov)= 1,05 2 17,41+ 1,57² 5,6 10^-3 (2 17,41)²=53,3 Вт

Определим потери мощности на диоде при токе, предшествующем перегрузке

P_t=U_t(TO) I_FAVm+ К_фi² r_T I_FAVm² (1.15)

Поставим значения в формулу(1.15)

P_t=0,9 17,41+ 1,57² 6,1 10^-3 17,41²=20,21 Вт

Определим потери мощно ш на диоде для тока, соответствующего перегрузке

Р_T(ov)=U_T(to) I_FAVпер К_фi² r_T I_FAVпер² (1.16)

где I_FAVпер - ток перегрузки диода, А. ПринимаемI_FAVпер⁼ λ I_FAVm.λ= 2

Поставив значения в формулу(1.16)

Р_т(ov) = 0,9 2 17,41+ 1,57² 6,1 10^-3 (2 17,41)²=49,52 Вт

При известных потерях мощности, определяется тепловое сопротивление переход-среда для тиристора диода по формуле:(1.10)

По графику функции Z_(th)tja=f(t) определяется время перегрузки допустимое для данного диода и тиристора[1].

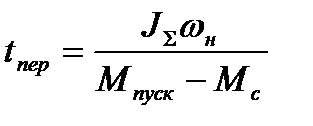

При известном максимальном допустимом времени перегрузки, определяем реальное время перегрузки по формуле

где J_Σ - суммарный, приведенный момент инерции электропривода, кг м².

Выбираем J_Σ = (l,2...1,3)Jдв; Принимаем J_Σ = l,3 0,048

ω_н- номинальная угловая скорость двигателя, рад/с;

М_пуск - пусковой момент двигателя, Н-м. Выбираем из М_пуск= λМ_н;

М_с - статический момент, H M. Принимаем М_С=М_Н.

Поставим значения в формулу(1.17)

с

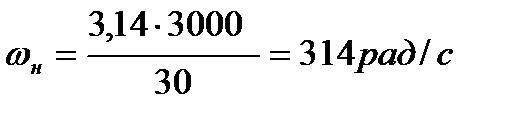

Номинальная угловая скорость двигателя рассчитывается по формуле

(1.18)

где n_н - номинальная частота вращения, об/мин.

Поставив значения в формулу(1.18)

Номинальный момент двигателя определяется по формуле

М_н= (1.19)

Поставив значения в формулу(1.19)

М_н Н м

Если условие (1.11)1,1≥0,91 выполняется, то прибор удовлетворяет режиму перегрузки.
