Электроизоляционные материалы

Назначение, классификация и основные характеристики диэлектриков

Диэлектриками – называют вещества, имеющие весьма малую электропроводность, характеризуемую токами утечки. Их используют для изоляции токоведущих частей в электротехнических устройствах.

Различают:

1) Газообразные диэлектрики.

2) Жидкие (минеральные масла и синтетические жидкости).

3) Твёрдые (органические и минеральные).

По структуре - кристаллические и аморфные.

Общие свойства:

а) все диэлектрики способны поляризоваться;

б) под действием переменного напряжения в них происходит рассеивание электрической энергии и переход её в тепловую;

в) в сильных электрических полях возможен пробой диэлектрика (т.е. потеря электроизоляционных свойств).

1) Электрические характеристики:

а) удельное сопротивление (Ом×м)

Для диэлектриков =10⁸…10¹⁸ Ом×м. Изменение в зависимости от температуры оценивается – температурным коэффициентом удельного сопротивления. Для диэлектриков ТK_ρ < 0, т.е. с повышением температуры - уменьшается;

б) относительная диэлектрическая проницаемость ε_r – характеризует способность диэлектрика поляризоваться и образовывать электрическую ёмкость в конденсаторах;

ε_r = 1 (для вакуума, воздуха). Для различных диэлектриков ε_r - от единицы до нескольких тысяч.

Различают:

- электронную поляризацию (ε_r = 1…2);

- дипольную (ε_r =3…8);

- ионную (ε_r = 8…20);

- спонтанную (ε_r = 1500…7500 – характерна для сегнетодиэлектриков).

Таблица

Значения ε_r для некоторых изоляционных материалов

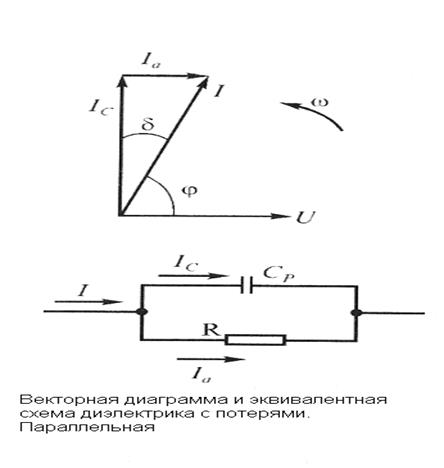

в) диэлектрические потери – возникают в виде потерь активной мощности в диэлектриках, работающих при переменном напряжении. Они проявляются в нагреве диэлектрика и характеризуются тангенсом угла диэлектрических потерь (tg δ).

Потери активной мощности P_а = U²2πƒC×tg δ.

tg δ = 2…6 (×10^-4) – для жидких и твёрдых диэлектриков высокого класса и может быть до 0,05. При нагреве диэлектрические потери растут;

г) электрическая прочность (E_пр) – напряжённость электрического поля, при которой происходит пробой диэлектрика:

Е_пр кВ/мм,

где U_пр – пробивное напряжения, h – толщина слоя диэлектрика.

Различают:

а) электрический пробой - под действием внешнего электрического поля за очень короткое время (~ 10^-8с);

б) тепловой пробой – происходит из-за диэлектрических потерь, когда количество выделяющейся теплоты больше отводимой.

2) Механические характеристики - определяют путём механических испытаний, при которых устанавливают пределы прочности при растяжении, сжатии, изгибе, а также удельную ударную вязкость.

3) Тепловые характеристики:

а) температура плавления или размягчения диэлектрика;

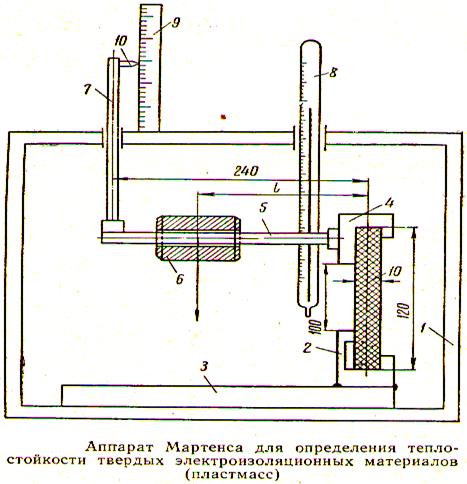

б) теплостойкость – позволяет оценить стойкость диэлектрика к кратковременному нагреву. Определяется при помощи аппарата Мартенса или по методу кольца и шара;

в) нагревостойкость – способность диэлектрика выдерживать длительное тепловое воздействие, не теряя электроизоляционных свойств.

Согласно стандарту установлены 7 классов нагревостойкости диэлектриков:

Y (до 90 ⁰С) - бумага, картон, х.б. ткани и др.

А (до 105⁰С) - те же диэлектрики, пропитанные лаком или маслом,

Е (до 120⁰С­­) - гетинакс, текстолит,

В (до 130⁰С) - слюда, миканит, стеклоткани,

F (до 155⁰С) - кремнийорганические смолы

Н (до 180⁰С) - те же с более высокими показателями

С (более 180⁰С) - стекло, фторопласт, асбест

г) холодостойкость;

д) температура вспышки паров – для жидких диэлектриков.

4)Физико- химические характеристики:

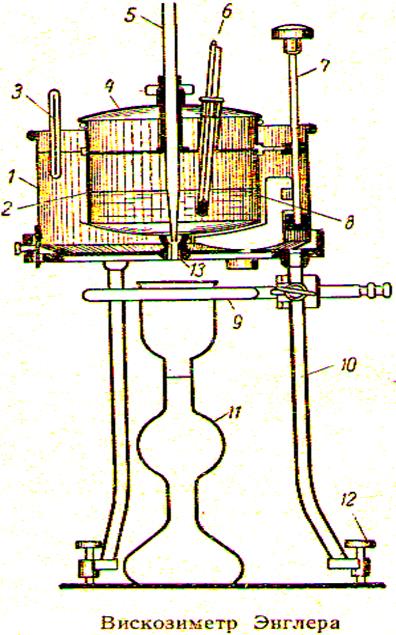

а) вязкость – определяет пропитывающую способность жидких диэлектриков;

б) кислотное число – количество KOH, необходимое для нейтрализации свободных кислот содержащихся в 1 грамме жидкого диэлектрика.

в) водопоглощение;

г) химическая стойкость (к растворителям, кислотам, щелочам);

д) тропическая стойкость (стойкость против высокой температуры, влажности, плесневых грибков, солнечной радиации, тропических насекомых).
