Осындылағыштар

Қосындылағыш – ЭЕМ-нің функционалды түйініғ үш екілік санды қосуға (қосылатын сандар және алдыңғы разрядтан тасымал) және шығысында қосынды сигналы мен тасымалдарды қалыптастыру үшін арналған.

Жіктелуі:

1. Кірістер саны бойынша:

- жартылайқосындылағыш;

- бірразрядты қосындылағыш;

- Көпразрядты қосындылағыштар: * тізбекті;

* параллельді;

2. Разрядаралық тасымалдарды ұйымдастыру тәсілі бойынша:

- тізбекті тасымалды;

- параллель тасымалды;

- топтық құрылымды;

3. Логикалық құрылымы бойынша:

- комбинационды қосындылағыштар;

- жинақтаушы қосындылағыштар;

4. Тактілеу тәсілі бойынша:

- асинхронды;

- синхронды;

5. Санау жүйесіне байланысты:

- екілік;

- Екілік-ондық;

- басқа да.

Базалық сұлбасы:

1. Бірразрядты екілік комбинациондық қосындылағыш:

Жылдамдығы жоғары, дегенмен S_i және P_i сигналдары тек кіріс сигналдарының әсері кезінде ғана жұмыс істейді (сақтау жоқ).

2.26 – сурет. Бірразрядты екілік комбинациялық қосындылағыш

2. Бір разрядты жинақтауышты екілік қосындылағыш:

Жұп санауыш триггерлер негізінде құрылады. Комбинациялықпен салыстырғанда жылдамдығы төмен (кіріс сигналдары тізбектей келіп түседі).

2.27 – сурет. Бірразрядты жинақтаушы екілік қосындылағыш

3. Көп разрядты тізбекті қосындылағыш:

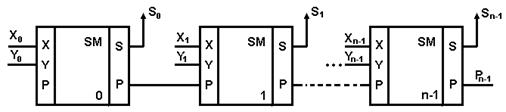

2.28 – сурет. Көпразрядты тізбекті қосындылағыш

4. Тізбекті тасымалды көпразрядты параллель қосындылағыш:

2.29 – сурет. Тізбекті тасымалды көпразрядты параллель қосындылағы.

Негізгі әдебиеттер: 1 [263-294]; 2 [178-203]; 3 [119-134];

Қосымша әдебиеттер: 1 [143-161]; 2 [213-243];
