Общая ось и общая плоскость симметрии нескольких элементовпо ГОСТ 24642-81 (СТ СЭВ 301-76)
В ряде случаев для более правильной оценки точности расположения деталь ориентируется по нескольким базам. Совокупность двух или трёх баз, образующих систему координат, по отношению к которой задаётся допуск расположения или определяются отклонения расположения рассматриваемого элемента, называется комплектом баз.
Рис.13. Графическое обозначение базирования деталей.
Базы, образующие комплект баз, различают в порядке убывания числа степеней свободы, лишаемых ими. Например, на рис.13 база А лишает деталь трёх степеней свободы, база В – двух, а база С –одной степени свободы. При количественной оценке расположения поверхностей отклонения формы поверхностей базовых элементов не должны учитываться, для чего реальные поверхности заменяются прилегающими, а за оси, плоскости симметрии и центры реальных поверхностей или профилей принимаются оси, плоскости симметрии и центры прилегающих элементов. В качестве основных баз для количественной оценки отклонений формы, а также расположения установлены прилегающие поверхности и профили. Основными видами отклонения формы поверхностей является: ■ отклонение от плоскостности – наибольшее расстояние ∆ от то- чек реальной поверхности до прилегающей плоскости в пределах нормируемого участка (рис.14а). Частными видами отклонений от плоскости: ▪ выпуклость поверхности – отклонение от плоскости, при кото- ром удаление точек реальной поверхности от прилегаю- щей плоскости уменьшается от краёв к середине (рис.14б). ▪ вогнутость поверхности – отклонение от плоскости, при кото- ром удаление точек реальной поверхности от прилега- ющей плоскости увеличивается от краёв к середине (рис.14в). ■ отклонение от цилиндричности – наибольшее расстояние ∆ от точек реальной поверхности до прилегающего цилиндра в пределах нормируемого участка (рис.14г).
Рис.14. Виды отклонений формы поверхностей.
Основными отклонениямиформы профилей являются: ▬ отклонение от прямолинейности в плоскости – рис.15 а.
Рис.15. Виды отклонений формы профилей, осей (или линий). Частными видами отклонений от прямолинейности в плоскости являются: ― выпуклость профиля – рис.15 б. ― вогнутость профиля – рис.15 в. ▬ К отклонениям формы профиля относят и отклонения оси (или ли- нии): ― отклонение от прямолинейности оси (или линии) в задан- ном направлении – рис.15 г. ― отклонение оси (или линии) в пространстве – рис.15д. ▬ Отклонение от круглости – рис.15е. Частными случаями отклонений от круглости являются: ― овальность - рис.15 ж, где;
∆= (3)
Рис.16. Поперечный разрез.

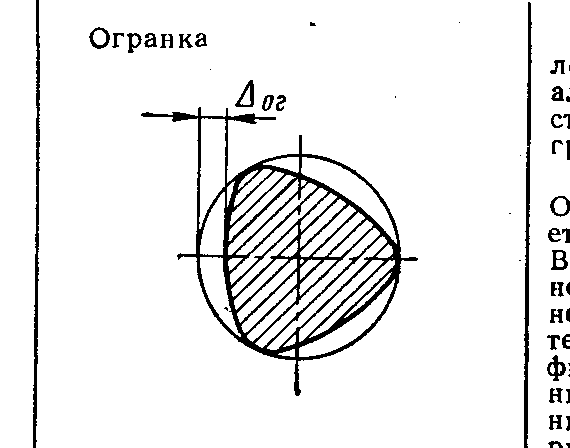

― и огранка – отклонение от круглости, при котором реальный профиль представляет собой многогранную фигуру (рис.15 з). ▬ отклонение профиля продольного сечения – рис.15 и. Частными видами отклонений профиля продольного сечения являются: ― конусообразность ( рис.15 к), ― бочкообразность ( 15 л), ― и седлообразность (15 м).
Отклонение формы указывают либо текстом в технических условиях, либо условными знаками, которые располагают в горизонтально расположенных рамках, состоящих из двух клеток. В первой клетке проставляют знак, а во второй – величину допуска.

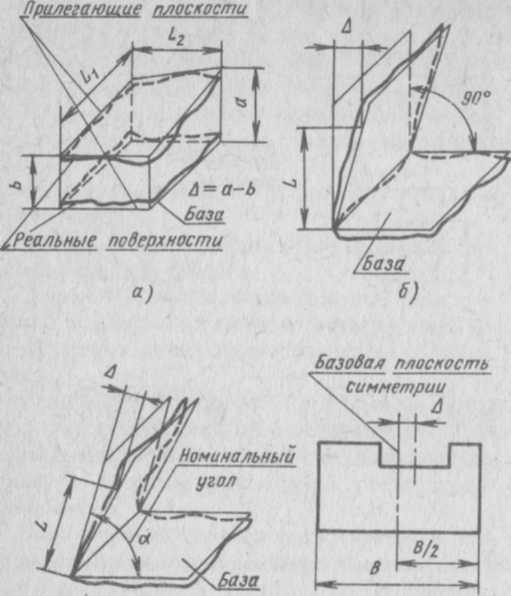

Основными видами отклонений расположения поверхностей являются: ▬ отклонение от параллельности плоскостей – рис.17 а; ▬ отклонение от перпендикулярности плоскостей – рис.17 б;
Нормируемый участок – это участок поверхности (линия), к которому относится допуск отклонения формы или расположения элемента. Нормируемый участок задаётся размерами, определяющими его площадь, длину или угол сектора, а при необходимости и расположение участка на элементе. ▬ отклонение наклона плоскости относительно плоскос- ти – рис.17 в; ▬ отклонение от симметричности относительно базового элемента – рис.17 г.
Рис.17. Виды отклонений расположения поверхностей.
Основными видами суммарных отклонений формы и расположения профилей являются: ▬ радиальное биение – разность ∆ наибольшего и наименьшего рас- стояний от точек реального профиля поверх- ности вращения до базовой оси в сечении плоскостью, перпендикулярной базовой оси (рис.18 а);
Рис.18. Виды суммарных отклонений формы и расположения профилей.
▬ торцовое биение - разность ∆ наибольшего и наименьшего рас- стояний от точек реального профиля торцовой поверхности до плоскости, перпендикулярной базовой оси (рис.18 б). Торцовое биение определяется в сечении торцовой поверхности цилиндром заданного диаметра (d), (рис.18 б), соосным с базовой осью, а диаметр d не задан, то – в сечении любого (в том числе наибольшего) диаметра торцовой поверхности. При плоской форме торцовой поверхности торцовое биение – результат совместного проявления отклонений от общей плоскости точек, лежащих на линии пересечения торцовой поверхности с секущим цилиндром, и отклонения перпендикулярности торца относительно оси базовой поверхности на длине, равной диаметру рассматриваемого сечения. Торцовое биение не включает в себя всего отклонения от плоскостности рассматриваемой поверхности; ▬ биение в заданном направлении – разность ∆ наибольшего и наи- меньшего расстояний от точек реального про- филя поверхности вращения в сечении рассма- триваемой поверхности конуса, ось которого совпадает с базовой осью, а образующая имеет заданное направление, до вершины этого конуса (рис.8 в). Биение в заданном направлении – результат совместного проявления отклонений профиля рассматриваемого сечения в заданном направлении и отклонений расположения оси этой поверхности относительно базовой оси; ▬ отклонение формы заданного профиля – наибольшее отклонение ∆ точек реального профиля от номинального профиля, определяемое по нормали к номинальному профилю в пределах нормируемого участка (рис.18 г). Отклонение формы заданного профиля – результат совместного проявления отклонений размеров и формы профиля, а также отклонений расположения его относительно заданных баз (если они заданы). При нормировании допусков формы и расположения поверхностей было установлено 16 степеней точности: 1-я самая точная, далее – грубее.
В зависимости от соотношения между допуском размера и допуском формы и расположения устанавливаются следующие уровниотносительной геометрической точности: А –нормальная относительная геометрическая точность (допуски фор- мы и расположения в среднем составляют 60% от допуска размера); В – повышенная относительная геометрическая точность (допуски фор- мы и расположения в среднем составляют 40% от допуска размера); С – высокая относительная геометрическая точность (допуски формы и расположения в среднем составляют 25% от допуска размера). Для цилиндричности, круглости и профиля продольного сечения относительная геометрическая точность для А, В и С составляет соответственно 30, 20 и 12% от допуска размера, так как эти отклонения относят к радиусу, а отклонения радиуса – к диаметру. Обозначение на чертежах допусков формы и расположения поверхностей и профилей. Вид допуска формы и расположения поверхностей и профилей обозначают на чертежах знаками (табл.2 а,б).
Таблица 2
|
