Показатели кинематической точности зубчатых колес и передач

1. Наибольшая кинематическая погрешность передачи

Наибольшая алгебраическая разность значений кинематической погрешности передачи за полный

цикл измерения относительного положения зубчатых колес (см. рис. 2.11 и рис. 2.12).

Выражается в линейных величинах длиной дуги делительной окружности ведомого зубчатого ко­леса.

Допуск на кинематическую погрешность передачи .

2. Наибольшая кинематическая погрешность зубчатого колеса . Наибольшая алгебраическая разность значений кинематической погрешности зубчатого колеса при его полном повороте на рабочей оси, ведомого измерительным зубчатым колесом при но­минальном взаимном положении осей вращения этих колес в пределах его полного оборота (см. рис. 2.14).

Выражается в линейных величинах длиной дуги делительной окружности. Допуск на кинематическую погрешность зубчатого колеса .

Примечание. Под рабочей осью зубчатого колеса понимается ось, вокруг которой оно вращается в передаче.

3. Колебание измерительного межосевого расстояния за оборот зубчатого колеса .

Разность между наибольшим и наименьшим действительными межосевыми расстояниями при двухпрофильном зацеплении измерительного зубчатого колеса с контролируемым зубчатым коле­сом при повороте последнего на полный оборот (рис. 2.17).

Допуск на колебание измерительного межосевого расстояния за оборот зубчатого колеса .

4. Погрешность обката F_cr.

Составляющая кинематической погрешности зубчатого колеса, определяемая при вращении его на технологической оси и при исключении циклических погрешностей зубцовой частоты и кратных ей более высоких частот.

Допуск на погрешность обката F_c.

Примечание. Под технологической осью зубчатого колеса понимается ось, вокруг которой оно враща­ется в процессе окончательной обработки зубьев по обеим их сторонам.

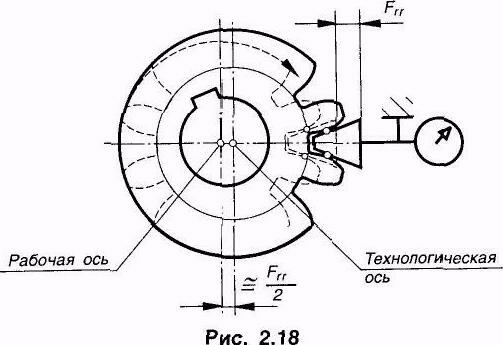

5. Радиальное биение зубчатого венца F_rr.

Разность действительных предельных положений исходного контура в пределах зубчатого колеса (от его рабочей оси) (рис 2.18).

Допуск на радиальное биение зубчатого венца F_r.

6. Колебание длины общей нормали F_vWr.

Разность между наибольшей и наименьшей действительными длинами общей нормали в одном

и том же зубчатом колесе (рис. 2.19).

Примечание. Под действительной длиной общей нормали понимается расстояние между двумя парал­лельными плоскостями, касательными к двум разноименным активным боковым поверхностям зубьев зубча­того колеса.

Допуск на колебание длины общей нормали F_vW.

7. Накопленная погрешность k шагов F_Pkr.

Наибольшая разность дискретных значений кинематической погрешности зубчатого колеса при но­минальном его повороте на k целых угловых шагов (рис. 2.20).

,

где?_r — действительный угол поворота зубчатого колеса;

z — число зубьев зубчатого колеса;

k — число целых угловых шагов, k > 2;

г — радиус делительной окружности зубчатого колеса. Допуск на накопленную погрешность k шагов F_Pk.

8. Накопленная погрешность шага зубчатого колеса F_Pr.

Наибольшая алгебраическая разность значений накопленных погрешностей в пределах зубчатого

колеса (см. рис 2.20).

Допуск на накопленную погрешность шага зубчатого колеса F_p.
