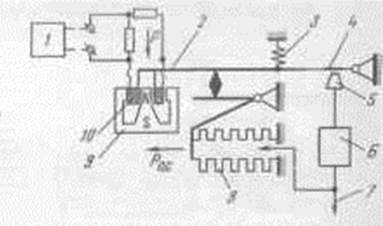

Принцип действия схемы унифицированного электропневматического преобразователяПреобразователи для связи между ветвями ГСП. В технике автоматизации часто приходится создавать комбинированные системы, использующие энергию различных видов. В связи с этим необходимо наличие преобразователей сигналов одного рода энергии в сигналы другого рода, например электропневматических, пневмоэлектрических, электрогидравлических и др. Электропневматический преобразователь Для преобразования токового сигнала в унифицированное давление служат электропневматические преобразователи. Схема такого преобразователя приведена на рисунке 2. 1 - первичны измерительный преобразователь; 2 – рычажная система (рычаг); 3 – пружина; 4 – заслонка; 5 – сопло; 6 - пневматически усилитель; 7 - линия дистанционной передачи; 8 – сильфон; 9 - постоянный магнит; 10 - катушка. Рисунок 2 - Схема унифицированного электропневматического преобразователя
Входной сигнал подается из первичного измерительного преобразователя 1 в катушку 10 магнитного электрического преобразователя, соединенную срычагом 2. При изменении тока в катушке за счет его взаимодействия с магнитным полем постоянного магнита 9 рычаг 2, соединенный с пружиной 3, будет перемещаться с заслонкой 4 относительно сопла 5. В результате изменится давление сжатого воздуха на выходе пневматического усилителя 6. Усиленный пневматический сигнал направляется в линию дистанционной передачи 7 и одновременно в сильфон обратной связи 8, где преобразуется в пропорциональное усилие обратной связи Р0 с, которое противодействует дальнейшему перемещению заслонки до момента полного уравновешивания рычажной системы 2. Вследствие этого давление сжатого воздуха, преобразованное в усилие Р0. с, становится пропорциональным унифицированным пневматическим сигналом.
|
