Принципиальные схемы процессов ректификации

В технике широко используются ректификационные установки, построенные на различных принципах; их целесообразно классифицировать путем разделения на периодически и непрерывно действующие.

Установка непрерывного действия для разделения исходной смеси на две составляющие части приведена на рис. 4.32. Исходная смесь поступает в подогреватель 1, где ее температура повышается за счет тепла греющего водяного пара до температуры

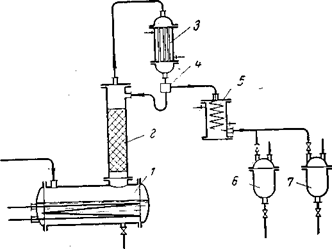

Рис.4.32. Принципиальная схема ректификационной установки непрерывного действия:

1 — подогреватель; 2 — ректификационная колонна; 3 — дефлегматор; 4 — кипятильник; 5 — холодильник; 6 — сборник кубового остатка; 7 — сборник дистиллята.

кипения. Нагретая смесь поступает в питающую секцию ректификационной колонны 2, присоединяясь к орошению, которое обеспечивается конденсацией паров в дефлегматоре 3.

Необходимое для проведения ректификации многокомпонентное испарение жидкости осуществляется в кипятильнике 4. В дефлегматоре 3 происходит полная конденсация паров. Из делителя потока часть дистиллята, отвечающая флегме, возвращается в колонну, а остальная часть проходит через холодильник 5 и направляется в сборник 7. Менее летучая часть исходной смеси непрерывно отбирается из нижней части ректификационного аппарата и поступает в сборник 6.

В рассмотренной схеме не учитывается возможность рационального использования тепла. Практически тепло отходящих потоков можно использовать для нагревания входящих и, в частности, нагревать исходную смесь за счет тепла жидкости, удаляющейся из нижней части колонны.

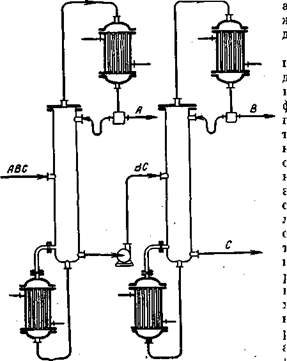

Ректификация многокомпонентных смесей непрерывным методом осуществляется в аппаратурных агрегатах, построенных по типу многоколонных схем (рис. 4.33). Если исходная смесь должна быть разделена на три части А, В и С, то одна колонна может обеспечить разделение либо на А + ВС, либо на АВ + С; для последующего разделения АВ или ВС необходима вторая колонна. Следовательно, для разделения исходной смеси на п частей необходим ректификационный агрегат, состоящий из n — 1 ректификационных аппаратов.

АБСОРБЦИОННАЯ И РЕКТИФИКАЦИОННАЯ АППАРАТУРА

Аппараты, предназначенные для проведения процессов абсорбции и ректификации, называются соответственно абсорберами или ректификационными колоннами.

Указанные аппараты можно подразделить на три основные группы:

- а) аппараты, в которых поверхностью фазового контакта является поверхность жидкости, растекающейся по специальной насадке;

- б) аппараты, в которых поверхность фазового контакта создается потоками газа (пара) и жидкости;

- в) аппараты, в которых поверхность фазового контакта создается вследствие разбрызгивания жидкости.

Аппараты, в которых поверхностью фазового контакта является поверхность жидкости, растекающейся по насадке. К аппаратам указанного типа относятся пленочные аппараты и аппараты со смоченной насадкой.

Пленочные аппараты выполняются преимущественно в виде трубчатых теплообменников и аппаратов с листовой насадкой. Взаимодействующая с газом (паром) жидкость поступает в верхнюю часть аппарата на трубную решетку, равномерно распределяется по трубам и в виде тонкой пленки и стекает по их внутренней поверхности.

Газ (пар) поступает в нижнюю часть аппарата и движется навстречу жидкости.

Аппараты со смоченной насадкой или просто насадочные колонны выполняются в виде цилиндрической колонны, заполненной насадочными телами.

Насадка, или насад очные тела, могут иметь самую разнообразную форму. Практическое значение имеют хордовая насадка, кольца, фасонные насад очные тела, спиральная и сетчатая металлическая насадка, а также дробленый кусковой материал.

Хордовая насадка (рис. 4.34), как правило, делается из деревянных брусьев, располагающихся правильными рядами друг над другом. Кольцевая насадка (рис. 4.35) состоит из керамических или стальных цилиндров, загружаемых в аппарат либо правильными рядами, либо навалом. Фасонная насадка (рис. 4.36) выполняется из керамики в виде седел, цилиндров с перегородками, пропеллеров и т. д., загружаемых в аппарат навалом.

Рис. 4.34.

Хордовая насадка

Навал

Спиральная и сетчатая насадки выполняются обычно из стальной оцинкованной ленты и загружаются в аппарат правильными рядами.

В качестве кусковой насадки обычно используют дробленый кокс или кварц в виде кусков размерами 25—75 мм

Наиболее эффективна насадка, имеющая меньший эквивалент-диаметр d_эк, а следовательно, меньший коэффициент свободного объема и большую удельную поверхность.

d_эк = 4f / S,

где f – свободное сечение каналов между насадочными телами; S – суммарный периметр каналов.

В промышленных аппаратах чаще всего используется кольцевая насадка и дробленый кусковой материал.

Аппараты, в которых поверхность фазового контакта развивается потоками газа н жидкости. В рассматриваемую группу аппаратов входят насадочные колонны, работающие в режиме подвисания, и колонны с ситчатыми, решетчатыми, колпачковыми и другими тарелками.

Насадочные колонны, работающие в режиме подвисания. Практика показывает, что насадочные колонны работают наиболее эффективно в условиях режима подвисания, близкого к режиму захлебывания, т. е. такого, при котором вес задержанной на насадке жидкости становится равным силе трения газового потока о жидкость. При этом орошающая жидкость задерживается в свободном объеме колонны в максимальном количестве, образуя в проходах насадки газо-жидкостную смесь — плотную пену. Этот режим отличается тем, что небольшое увеличение скорости газа (пара) приводит к захлебыванию колонны вследствие преобладания сил трения над силами тяжести.

Оптимальный режим работы колонны достигается при скоростях газового (парового) потока, на 15—20% меньших скоростей, вызывающих захлебывание. Очевидно, что в этих условиях массообмен становится весьма эффективным. Поверхность фазового контакта превышает поверхность насадки, а коэффициенты массоотдачи достигают предельных величин для аппаратов подобного типа.

Тарельчатые колонны. Колонны с тарелками, или тарельчатые колонны, являются эффективными и наиболее распространенными аппаратами. Они выполняются в виде вертикальных цилиндров, внутри которых одна под другой размещено определенное количество горизонтальных перегородок — тарелок, обеспечивающих возможность течения жидкости сверху вниз, а газа или пара снизу.

Различают тарельчатые колонны с переливными устройствами колонны с неорганизованным переливом жидкости, или с провальными тарелками.

Колонны с провальными тарелками (рис. 4.37) по характеру гидродинамики потоков аналогичны насадочным колоннам, работающими в режиме подвисания. На тарелках одновременно происходит барботаж газа или пара через слой жидкости и частичное «проваливание» жидкости. Газ (пар) движется снизу вверх только через часть отверстий или щелей пульсирующим потоком. Распределение опускающих газ или жидкость отверстий носит статистический характер, жидкость стекает с тарелки на тарелку в местах макси-ального статического давления.

Рис. 4.37. Тарельчатая колонна

с неорганизованным переливом

жидкости.

Суммарную площадь всех отверстий (щелей), или так называемое свободное сечение тарелок, подбирают так, чтобы при заданной скорости газового (парового) потока через часть отверстий происходило «проваливание» жидкости.

Тарельчатые колонны с переливными устройствами. Эти аппараты (рис. 4.38) имеют горизонтальные тарелки 1 и переливные устройства 2. Жидкость поступает на верхнюю тарелку, переливается через переливные устройства сверху вниз и удаляется из нижней части аппарата. Газ (пар) вводится в нижнюю часть аппарата и перемещается вверх, распределяясь на каждой тарелке в виде пузырьков или факелов. В зависимости от способа распределения газа (пара) на тарелках различают тарелки ситчатые (рис.4.39) и колпачковые (рис.4.40).

Характер распределения газа и жидкости зависит не столько от конструкции распределяющих устройств, сколько от скорости газового потока. При небольшой скорости газа в отверстиях ситчатой тарелки отдельные пузырьки газа (пара) отрываются и перемещаются в жидкости один за другим; при этом тарелка работает неполным сечением. Такой режим распределения газа называется пузырьковым. В интервале скоростей газового потока, соответствующих пузырьковому режиму, отмечаются граница скорости, при которой часть жидкости «проваливается»через отдельные отверстия, граница скорости, при которой «провал» отсутствует, но отверстия работают неравномерно, и, наконец, граница скорости, ответствующая равномерной работе тарелки во сем сечении. При этом на тарелке образуется ячеистая пена.

При увеличении скорости газа происходит разрушение ячеистой пены; подобное распределение газа или пара называется факельным. При сильном возрастании скорости газа (пара) потоки его разбивают пену и начинают подбрасывать жидкость на большую высоту.

а
