Определение расчетных парметров. Цель прочностного расчета - определение размеров (толщин стенок, диаметров и Т. П. ) основных элементов аппарата исходя из условий прочности и устойчивости





ЦЕЛЬ РАСЧЕТОВ И ИСХОДНЫЕ ДАННЫЕ



2.1 Цель расчетов



Цель прочностного расчета - определение размеров (толщин стенок, диаметров и т.п.) основных элементов аппарата исходя из условий прочности и устойчивости.

2.2 Расчетная схема аппарата

Расчетная схема аппарата приведена на рисунке 2.1

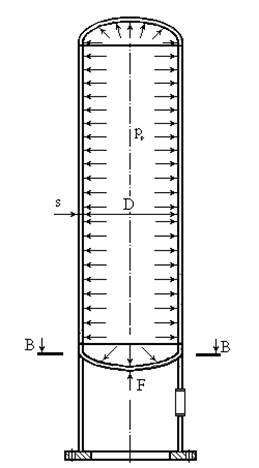

Рисунок 2.1 Расчетная схема аппарата

2.3 Исходные данные для расчета

Внутренний диаметр колонны – 1600 мм

Высота слоев насадки – 5 метра + 5 метров

Давление в колонне рабочее – 0,1 Мпа

Температура газа на входе в колонну – 30 0С

Диаметр штуцера подачи газа – 150 мм

Диаметр штуцера вывода газа – 150 мм

Диаметр штуцера подачи воды на орошение – 50 мм

Диаметр штуцера вывода воды – 80 мм

Диаметр люка – 450 мм

Высота опоры – стальные кольца Палля

Размер колец Удельная поверхность Свободный объем Эквивалентный диаметр Количество в 1 м3 Масса 1 кг/см3
50х50х1   0,90 0,033

Аппарат установлен на открытой площадке в Нижегородской области.

Температура воды на орошение 20-30 0 С





ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ПАРМЕТРОВ

Расчётная температура стенок корпуса колонны tР определяются на основании тепловых расчётов или результатов испытания. В случае невозможности проведения тепловых расчётов и испытаний, и если во время эксплуатации температура стенки повышается до температуры среды, соприкасающейся со стенкой, то при положительных температурах согласно [4] расчётная температура стенки принимается из условия

(3.1)

где t – наибольшая температура среды, в колонне t =350С.

.

Расчетную температуру для условий испытания и монтажа принимаем равной 20°С [11].

Рабочее давление в колонне равно =0,1 МПа.

Проверим необходимость учёта давления гидростатического столба жидкости в кубе колонны рГ.С ., МПа, проверив условие

, (3.2)

(3.3)

где ρС = 980 кг/м3–плотность среды в кубе колонны при рабочей температуре;

h = 1,5 м –высота среднего уровня жидкости в кубе колонны;

g = 9,81 м/с2–ускорение силы тяжести.

0,01 МПа > 0,05·0,1=0,0065 МПа.

Условие (3.2) выполняется, следовательно, учитываем давление гидростатического столба жидкости в кубе колонны.

Тогда расчётное давление в колонне МПа.

Допускаемые напряжения, коэффициенты запаса прочности

Допускаемые напряжения при расчете по предельным нагрузкам производят по формуле:

Где,

- расчетное значение предела текучести, = 256 МПа

- коэффициент запаса по пределу текучести, = 1,5

- поправочный коэффициент, =1

Допускаемые напряжения для условий испытаний определяют по формуле:

Где

- минимальное значение предела текучести при температуре 200С, =256 МПа

Модуль продольной упругости для материала корпуса (сталь 09Г2С) при температуре 200С Е 20=2,15·105 МПа, при расчётной температуре Е =2,15·105 МПа [8].

Коэффициент запаса устойчивости: в рабочем состоянии nУ =2,4; при испытании nУ.И .=1,8 [11].

Определяем коэффициент прочности сварных швов j. Поскольку в колонне находится под давлением аммиака [12], являющийся взрывопожароопасным химическим веществом, на основании чего, в соответствии с [12], аппарат относится к 5А группе сосудов. Для аппаратов группы 5А устанавливается длина контролируемого участка швов от длины каждого шва – 100% [12]. На основании вышесказанного для стыковых сварных швов корпуса с двусторонним сплошным проваром, выполняемых автоматической сваркой коэффициент сварных швов равен φ = 0,9 [12].

Определяем общую величину прибавки к расчетному значению стенки корпуса колонны с, мм, которая складывается

(3.8)

гд е - суммарная прибавка для компенсации коррозии и эрозии, мм.

здесь p - скорость коррозии, для стали 09Г2С при контакте с рабочей средой p = 0,1 мм/год, при расчетной температуре [13];

t - расчетный срок службы аппарата, t = 12 лет;

cэ - прибавка к расчетной толщине для компенсации эрозии, сэ = 0 при малой скорости движения среды в аппарате.

с 2 - прибавка к расчетной толщине стенки корпуса для компенсации минусового значения предельного отклонения по толщине листа,

с 2=0,6 мм [10];

с 3 - прибавка к расчетной толщине стенки корпуса для компенсации утонения стенки элементов аппарата в процессе изготовления, с 3 = 0, так как согласно принятой технологии в процессе вальцевания обечаек, штамповки днищ и обжига не происходит утонения стенок.

мм.

мм.
