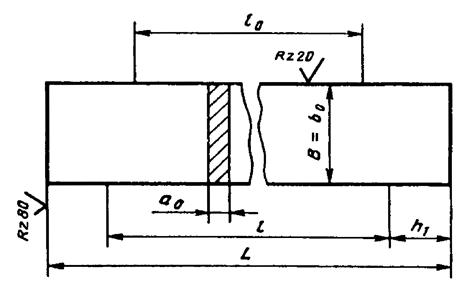

Плоские образцы без головок
Черт. 2
Таблица 1
мм
| Номер образца | a 0 | b 0 | l 0 = 5,65
| l 0 = 11,3
| l | B | h 1 | L |
l 0 + (1,5 … 2,5)
| l + 2´ (h 1+ h 2) | |||||||
Примечания:
1. Для образцов, толщина которых находится между величинами, приведенными в табл. 1, следует брать меньшую расчетную длину, если при сравнении с ближайшей меньшей толщиной (см. табл. 1) разница будет меньше 0,5 мм, и большую длину, если разница составит 0,5 мм и более.
2. Радиус сопряжения рабочей части с головкой принимается равным 25 - 40 мм в зависимости от диаметра фрезы, применяемой при изготовлении образцов, при этом h 2 принимает значение приблизительно 15 - 20 мм соответственно.
3. Допускается разбивка образцов на группы с одинаковой рабочей длиной так, чтобы разность наибольшей и наименьшей различных длин не превышала 25 мм. За общую рабочую длину принимается наибольшая рабочая длина данной группы.
Таблица 2
