Профилактические измерения и испытания

Особое внимание при техническом обслуживании КЛ уделяется кабельной изоляции. Одним из средств контроля состояния изоляции является измерение ее сопротивления, выполняемое мегаомметром.

Схемы измерения фазной и междуфазной изоляции кабеля показаны на рис. 4.2. Отсчет величины сопротивления изоляции осуществляется приблизительно через 1 минуту после начала процесса измерения. Сопротивление изоляции кабелей на напряжение до 1 кВ должно быть не менее 0,5 МОм. Сопротивление изоляции кабелей на напряжение выше 1 кВ не нормируется.

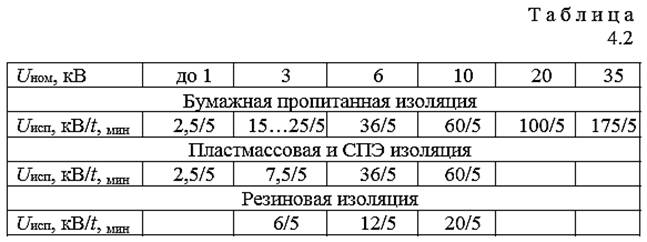

Электрическая прочность изоляции КЛ проверяется испытанием повышенным выпрямленным напряжением. Величина испытательного напряжения U исп и длительность его приложения t в зависимости от вида кабельной изоляции приведены в табл. 4.2.

Испытательное напряжение прикладывается поочередно к каждой жиле кабеля, при этом две другие жилы кабеля и его металлическая оболочка (экран) должны быть заземлены. Испытательное напряжение поднимается плавно со скоростью 1…2 кВ/c до требуемого значения и поддерживается неизменным в течение времени, указанного в табл. 4.2. При проведении испытаний повышенным напряжением измеряются токи утечки и их несимметрия по фазам.

Рис. 4.2. Измерение сопротивления фазной (а) и междуфазной (б) изоляции кабеля

Изоляция кабеля считается удовлетворительной, если не произошло ее пробоя, а токи утечки и коэффициент несимметрии этих токов по фазам не превысили значений, приведенных в табл. 4.3.

У кабелей с пластмассовой защитной оболочкой (шлангом) дополнительным испытаниям повышенным выпрямленным напряжением подвергается защитная оболочка. Испытательное выпрямленное напряжение – 10 кВ в течение 1 мин подается между металлической оболочкой (экраном) и землей. При неуспешных испытаниях отыскивается место повреждения пластмассовой оболочки и выполняется ее ремонт.

На вертикальных участках кабелей напряжением 20…35 кВ с бумажной изоляцией контролируется осушение изоляции. Этот контроль осуществляется с помощью термометров, укрепленных на броне кабеля в верхней, средней и нижней частях вертикального участка. Разность показаний термометров более чем на 2…3° С свидетельствует о сильном осушении изоляции и начавшемся процессе ее пробоя. В этом случае вертикальный участок кабеля должен быть выведен из эксплуатации и заменен.

У одножильных кабелей, собранных в трехфазную группу, измеряется токораспределение. Неравномерность распределения токов по фазам должна быть не более 10 %. После отсоединения кабеля от оборудования, профилактических испытаний, монтажа или перемонтажа кабельных муфт должны быть проверены фазировка кабеля и целостность его жил. Сущность фазировки заключается в проверке соответствия фаз А, В и С кабеля фазам А, В и С, например, распределительного устройства, к шинам которого подключается кабель после отсоединения.

Определение целостности жил выполняется мегаомметром. Измерения сопротивления проводят между каждой парой фаз с одного конца кабеля. Жилы кабеля на другом конце замыкаются между собой. При целых жилах кабеля мегаомметр при всех измерениях должен показать нулевое сопротивление.
