Подготовка траншеи к прокладке кабеля





Траншеи большой протяженности роют специальными ковшовыми, роторными или цепными землеройными машинами. На участках кабельной трассы, проходящих в непосредственной близости от подземных и наземных сооружений, зелёных насаждений и расположенных в земле коммуникаций, используют малогабаритные механизмы, например экскаватор Э-153 с ковшом емкостью 0,15 м3 или отбойные молотки, ломы и лопаты.

Траншеи для прокладки кабелей отрывают глубиной не менее 700 мм, а размеры их по дну зависят от числа прокладываемых кабелей. В местах, где будут располагаться кабельные соединительные муфты для удобства выполнения соединений кабелей, траншею расширяют, образуя котлован (для одной муфты 2,5 м длиной и 1,5 м шириной плюс 0,4 м для каждой последующей муфты). Муфты располагают в шахматном порядке.







Рис. 3.1. Размеры траншеи для прокладки кабелей 1…10 кВ:

В1 – размер на дне траншеи; В2 – размер у поверхности земли;

В3 – размер зоны отвода

В одной траншее рекомендуется размещать не более 6 кабелей. Размеры траншей в зависимости от числа размещаемых в них кабелей приведены в табл. 3.1.





Приёмку траншей от строительной организации выполняют после осмотра и подтверждения, что: трасса выполнена строго по геодезической разбивке с соблюдением вертикальных отметок дна траншеи, с привязками траншеи к различным ориентирам, углы поворотов траншеи должны соответствуют требованиям для радиусов изгиба кабелей. При приемке особое внимание обращают на планировочные отметки по всей длине трассы. Глубина траншеи от планировочной отметки для кабелей напряжением до 10 кВ должна быть не менее 0,7 м, при пересечении улиц, площадей – 1 м. Меньшая глубина траншеи (до 0,5 м) допускается при вводе кабелей в здания, сооружения, а также в местах пересечений с подземными сооружениями при условии защиты кабелей от механических повреждений на участках длиной до 5 м. Ширину траншеи при прокладке в ней силовых кабелей до 10 кВ принимают не менее, указанной на рис. 3.2.







Рис. 3.2. Размеры кабельных траншей и размещение в них кабелей

с защитой кирпичом от механических повреждений:

а – одного, б – двух, в – трех, г – четырех, д – пяти



Перед прокладкой кабелей в траншею представители эксплуатирующей организации осматривают готовность трассы для прокладки кабелей:

• кладку и крепление (при необходимости) труб;

• диаметры труб и их соответствие для проектной марки кабеля;

• заготовку кирпича или плит для механической защиты кабелей по всей трассе или наличие сигнальной ленты;

• отсутствие воды в траншее;

• отсутствие камней и прочих предметов в траншее;

• углы поворотов траншеи;

• глубину траншеи по всей трассе;

• заделку труб в проходы при вводе в здания через фундаменты и стены;

• расстановку по всей трассе линейных и угловых роликов (угловые ролики должны быть закреплены);

• на кабели, которые будут проложены в данной траншее, предъявляют протоколы испытаний кабелей на заводе, акты осмотра барабана и кабеля на нем, а для зарубежного кабеля – дополнительно протокол вскрытия и наружного осмотра образца.

Дно траншеи по всей длине должно быть присыпано песком или мелкой землей, не содержащей камней, строительного мусора, шлака и т. п. Толщина подсыпки должна составлять не менее 100 мм. Вдоль всей траншеи должны быть заготовлены для засыпки кабеля песок или мелкая земля.



Защитные трубы должны быть уложены на присыпанный песок или землю. Расстояние в свету между трубами должно быть не менее 100 мм.

После выполнения перечисленных требований разрешают прокладку кабеля и составляют акт на скрытые работы и акт приемки траншей, каналов, туннелей и блоков под монтаж кабелей.

3.2.2. Расположение кабелей в траншее

Кабели укладывают на дно траншеи, очищенное от камней и неровностей, куда насыпают слой мягкой земли или песка толщиной не менее 100 мм. Кабели укладывают с соблюдением требований приведенных выше. При прокладке нескольких кабелей в траншее концы кабелей, предназначенные для последующего монтажа соединительных и стопорных муфт, следует располагать со сдвигом мест соединения не менее чем на 2 м. При этом должен быть оставлен запас кабеля с длиной, необходимой для проверки изоляции на влажность и монтажа муфты, а также укладки дуги компенсатора (длиной на каждом конце не менее 350 мм для кабелей напряжением до 10 кВ). В стесненных условиях при больших потоках кабелей допускается располагать компенсаторы в вертикальной плоскости ниже уровня прокладки кабелей. Муфта при этом остается на уровне прокладки кабелей (рис. 3.3 и 3.4).







Рис. 3.3. Расположение концов кабелей в месте монтажа двух

соединительных муфт. Размер (а) составляет от 0,5 до 1 м





Рис 3.4. Вертикальное расположение компенсаторов

в месте монтажа соединительной муфты в траншее:

1кабель; 2компенсатор; 3муфта; 4траншея

П р и м е ч а н и е *. Длина компенсатора, зависит от марки и диаметра кабеля.



3.2.3. Пересечения и сближения

Обычно кабели в траншее укладывают в один ряд на установленных расстояниях от зданий и сооружений (рис. 3.5…3.17). Наименьшее расстояние между кабелями и нефте- или газопроводом – не менее 0,5 м. При пересечениях кабели до 1 кВ прокладывают поверх кабелей более высокого напряжения, так как вероятность повреждения в кабелях до 1 кВ больше и при таком размещении в случае аварий в кабелях до 1 кВ не будут повреждаться кабели более высокого напряжения. При пересечениях кабелей другими кабельными линиями между ними должен быть слой грунта толщиной не менее 500 мм.

Если это расстояние соблюсти нельзя, то между кабелями до 35 кВ прокладывают бетонные плиты (кирпичи) или кабель помещают в трубу или гофрированный шланг. Кирпичи или бетонную плиту укладывают на слой земли толщиной не менее 150 мм, который насыпают поверх кабелей. При пересечении железнодорожных путей и шоссейных дорог кабели прокладывают в туннелях, блоках или трубах по всей ширине зоны отчуждения на расстоянии не менее 1 м от полотна дороги и не менее 0,5 м от дна водоотводной канавы.

В местах пересечений и сближений с препятствиями для защиты, кабелей следует применять асбоцементные, пластмассовые, бетонные, керамические, чугунные и гофрированные пластмассовые трубы. Применение стальных труб допускается только для проходов, выполняемых методом прокола грунта. Для предохранения от скопления в трубах воды их следует прокладывать с уклоном не менее 0,2 %. Внутренний диаметр труб длиной более 5 м должен быть не менее полуторакратного наружного диаметра кабеля, но не менее 100 мм. Не допускается проложенный в траншее кабель оставлять без надзора, если он не присыпан землей и не защищен плитами или кирпичом. Кабели, предназначенные для напряжений выше 1 кВ, должны быть, за редкими исключениями, закрыты сверху красным бесщелевым кирпичом или специальными плитами (рис. 3.3). Трасса каждой линии должна быть нанесена на план местности.

При пересечении улиц, площадей, шоссейных и железнодорожных путей глубину укладки увеличивают до 1 м. Уменьшение глубины укладки до 0,5 м допускается при вводе кабелей в здание, а также при пересечении линией подземных сооружений при условии защиты кабелей от механических повреждений (например, при прокладке в трубах). Прокладку кабельных линий 6…10 кВ по пахотным землям производят на глубине не менее 1 м, при этом землю над трассой используют под посевы.

Ширина дна траншеи для прокладки силовых кабелей до 10 кВ должна быть не менее: 300 мм – для одного-двух кабелей; 400 мм – для двух-трех кабелей; 500 мм – для трех-четырех кабелей; 630 мм – для четырех-пяти кабелей и 800 мм – для пяти-шести кабелей. В случае разработки траншеи землеройным механизмом допускается сокращение ширины траншеи для прокладки одного кабеля до 10 кВ до ширины фрезы, но не менее 150 мм. Несоблюдение расстояний между кабелями вызывает во время их эксплуатации недопустимый нагрев, что может послужить причиной выхода кабелей из строя.

На поворотах траншею роют так, чтобы при изгибе кабелей не повреждалась их изоляция. Допустимые радиусы изгиба кабелей приведены в нормативах. Кабели в алюминиевой оболочке, особенно больших сечений, довольно трудно изогнуть по необходимому радиусу; для этого пользуются специальным приспособлением, аналогичным ручному трубогибу. Прокладку кабелей при пересечениях автомобильных и железных дорог выполняют открытым (рытье траншеи) или закрытым (прокол, горизонтальное бурение) способом. Прокол грунта для прохода кабелей под сооружениями без рытья открытой траншеи производят способами горизонтального бурения, продавливания или пневмопробойником типа Д-4601.

Траншея перед прокладкой кабеля должна быть осмотрена для выявления мест на трассе, содержащих вещества, разрушительно действующие на металлический покров и оболочку кабеля (солончаки, известь, вода, насыпной грунт, содержащий шлак или строительный мусор, участки, расположенные ближе 2 м от выгребных и мусорных ям, и т. п.). При невозможности обхода этих мест кабель должен быть проложен в чистом нейтральном грунте.

При прокладке в земле параллельно с другими эксплуатируемыми кабелями или инженерными коммуникациями вблизи зданий и сооружений должны соблюдаться расстояния в свету (не менее):

• между кабелями до 10 кВ – 0,1 м (это же расстояние при параллельной прокладке вновь прокладываемых кабелей);

• от кабелей 35 кВ – 0,25 м (рис. 3.6);

• от кабелей, эксплуатируемых другими организациями, и кабелями связи – 0,5 м (рис. 3.7);

• от стволов деревьев – 2 м и от кустарниковых посадок – 0,75 м (рис. 3.8);

• от фундаментов зданий и сооружений – 0,6 м (рис. 3.9);

• от трубопроводов, водопровода, канализации, дренажа, газопроводов низкого и среднего давления – 1 м (рис. 3.10);

• от газопроводов высокого давления и теплопроводов – 2 м (рис.

3.13);

• от электрифицированной железной дороги – 10,75 м (рис. 3.11);

• от трамвайных путей – 2,75 м (рис. 3.12);

• от автомобильной дороги: от бровки – 1 м, от бордюрного камня – 1,5 м (рис. 3.14);

• от крайнего провода ВЛ 110 кВ – 10 м (рис. 3.15);

• от опоры ВЛ. до 1 кВ – 1 м (рис. 3.16);

Допускается уменьшение перечисленных расстояний в стесненных условиях, но это должно быть оговорено в проекте и должны быть предусмотрены меры по защите кабелей в трубах или блоках. При пересечении других кабельных линий или инженерных коммуникаций и сооружений расстояния в свету должны быть не менее:

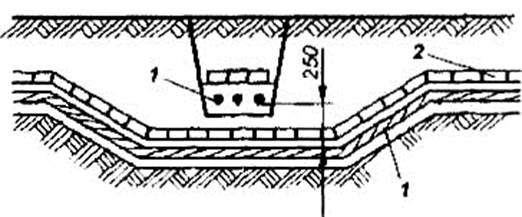

• от кабелей напряжением до 10 кВ – 0,25 м (рис. 3.17);

• от трубопроводов, теплопроводов, газопроводов – 0,5 м (рис. 3.18);

• от полотна железных дорог, трамвайных путей, автомобильных дорог – 0,6 м.





Рис. 3.5. Прокладка кабелей 1…10 кВ параллельно с кабелями 35 кВ

(20 кВ): 1кабель 20 кВ; 2кабель 35 кВ; 3кабель 10 кВ; 4песок; 5железобетонные плиты





Рис. 3.7. Прокладка кабелей 1…10 кВ с кабелями связи и с силовыми

кабелями до 10 кВ, эксплуатируемыми другими организациями:

1кабель 10 кВ; 2кабель 1 кВ; 3кабель связи или силовой кабель

другой организации; 4песок; 5кирпичи или плиты





Примечание*. Расстояние между кабелями, эксплуатируемыми различными организациям, должно быть не менее 500 мм. Если требуемое расстояние не может быть выдержано, между кабелями устанавливают перегородки из несгораемых материалов (кирпич, бетон) или один из кабелей на уча стке недоступного сближения.

Рис. 3.8. Прокладка кабелей рядом с кустарниками

и деревьями:1кабель 1…10 кВ





Рис. 3.10. Прокладка кабелей параллельно трубопроводам,

водопроводам, канализации, дренажу, газопроводам низкого

и среднего давления:1трубопровод; 2кабель 1…10 кВ







Рис. 3.9. Прокладка кабелей рядом с фундаментом здания

и сооружений: 1кабель 1…10 кВ; 2фундамент





Рис. 3.12. Прокладка кабелей параллельно с трамвайными путями:

1головка рельса; 2кабель 1…10 кВ

Рис.3.11. Прокладка кабелей параллельно с электрифицированной

железной дорогой: 1кабель I…10 кВ; 2головка рельса





Рис. 3.13. Прокладка кабелей рядом с теплотрассами и

газопроводами высокого давления: 1лоток; 2кабель 1…10 кВ






Рис. 3.14. Прокладка кабелей параллельно автомобильной дороге:

1полотно дороги;2бордюрный камень; 3кабель 1…10 кВ









Рис. 3.15. Прокладка кабелей рядом с воздушной линией

электропередачи напряжением 110 кВ:

1опора ВЛ; 2кабель 1…10 кВ



Примечание *. При прокладке кабелей рядом с опорами ВЛ 220 кВ и выше, расстояние до них принимают по проекту кабельной линии или по проекту ВЛ (в зависимости от того, какая линия построена позже).





Рис. 3.16. Прокладка кабелей рядом с воздушной линией

электропередачи до 1кВ: 1опора ВЛ; 2кабель 1…10 кВ





Рис. 3.16. Прокладка кабелей рядом с воздушной линией

электропередачи до 1кВ: 1опора ВЛ; 2кабель 1…10 кВ



Рис. 3.18. Пересечение кабелей с трубо-проводо- и газопроводами:

1кабель до 10 кВ; 2трубопровод



При прокладке кабелей по мостам необходимо использовать кабели в алюминиевой или пластмассовой оболочке, под пешеходной частью мостов в трубах из несгораемого материала. Кабели должны быть электрически изолированы от металлических частей мостов.

На кабелях в местах перехода через температурные швы мостов и с конструкцией мостов на устои должны быть выполнены компенсаторы в виде полукруга. При сложных спусках с мостов на устои проектной организацией должны быть разработаны эскизы на сложные места. При подводной прокладке применяют кабели с круглой и плоской броней. Установка соединительных муфт в воде запрещена, т. е. при пересечении рек необходимо прокладывать кабель одной строительной длины.

Подводную прокладку кабелей должна выполнять специализированная монтажная организация по предварительно согласованному проекту производства работ. При прокладке кабелей в местах, где почва подвержена смещению (в том числе и в насыпных грунтах), кабели должны иметь проволочную броню.

В местах поворота, разветвления кабелей траншеи выполняют так, чтобы радиус изгиба кабелей был не меньше допустимого (рис. 3.19). На уклонах от 20° до 50° прокладку кабелей в траншеях производят с креплением кабеля к железобетонным сваям. На рис. 3.20 показан пример прокладки кабеля на уклонах. Расстояние А между креплениями должно быть не более 15 м для кабелей с броней из плоских лент и 50 м для кабелей с проволочной броней. Размер Н не превышает наибольших допустимых разностей уровней для кабелей. Места крепления кабелей к плите заливают битумной массой. Вместо железобетонных свай могут применять столбы из дерева хвойных пород, обработанного антисептическим составом. Кабели укладывают с запасом 1...2 % («змейкой») от его длины для исключения возможности возникновения опасных механических напряжений при смещении почвы и температурных деформациях, особенно в весенний период при оттаивании земли.

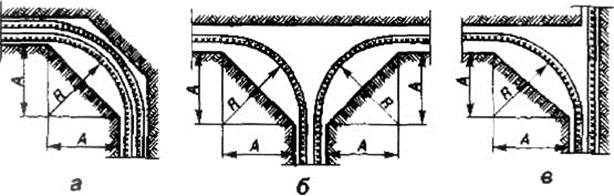

Рис. 3.19. Поворот и разветвление кабельных трасс:

аповорот кабелей; бразветвление кабелей; вответвление







Рис. 3.20. Крепление кабеля на размываемых ливнями и талыми водами

склонах с уклоном от 20 до 50°: 1просевший грунт или песок;

2кирпич или плиты; 3свая железобетонная;

4плита асбоцементная; 5скоба для крепления кабеля



Укладку кабеля «змейкой» при прокладке с помощью механизмов выполняют в процессе перекладки его с роликов на дно траншеи. После осмотра кабельной трассы представителем эксплуатирующей организации разрешается производить засыпку кабеля песком пли мелкой землей, не содержащей камней, строительного мусора и шлака.

В том случае, если проектом предусмотрена защита кабелей красным глиняным кирпичом или асбоцементными плитами, то присыпка над кабелем должна быть не менее 100 мм. При прокладке над кабелями сигнально-предупредительной ленты, что также должно быть указано в проекте, присыпка должна быть не менее 300 мм, т. е. лента должна находиться на глубине 400 мм от планировочной отметки. Меньшая глубина прокладки ленты допускается на участках длиной до 5 м при вводе кабеля в здание, а также в местах пересечения с подземными сооружениями и коммуникациями при условии защиты кабелей от механических повреждений (в трубах, железобетонными плитами). В этих случаях лента должна быть введена на 300 мм в трубу или под плиту с каждой стороны пересечения. Сигнально-предупредительная лента из поливинилхлоридного пластиката должна быть красного цвета толщиной 0,5…1 мм и шириной не менее 150 мм. Одну ленту можно прокладывать над двумя кабелями. При большем числе кабелей необходимо укладывать дополнительное число лент с таким расчетом, чтобы края ленты закрыли кабель с учетом «змейки».

После присыпки кабелей и укладки кирпича (плит) или сигнально предупредительной ленты представители строительной и электромонтажной организаций совместно с представителями эксплуатирующей организации составляют акт на скрытые работы, который является официальным документом, разрешающим засыпку траншей грунтом. Засыпка трасс без указанного документа запрещается. Засыпку трасс производят сразу же после подписания акта. Окончательную засыпку котлованов необходимо производить после монтажа соединительных муфт и испытания кабельной линии повышенным напряжением. Запрещается засыпка траншей грунтом, содержащим камни, отходы металла и т. п.

Прокладка кабельной линии в траншеесостоит из следующих основных операций: рытье траншеи, доставка, раскатка и размещение кабелей в траншее; соединение жил кабелей; монтаж соединительной кабельной муфты; защита кабеля от механических повреждений и засыпка траншеи; концевая заделка кабеля. Кабели доставляют к месту укладки в барабанах на специальных кабельных транспортерах или автомашинах, оборудованных устройством для их погрузки, транспортировки и выгрузки.

Выгружать барабан с кабелем надо осторожно, чтобы не повредить кабель и не травмировать рабочих. Категорически запрещается сбрасывать барабаны с кабелем с автомашин или кабельных транспортеров. Кабель выгружают на максимально близком расстоянии от места раскатки, но так, чтобы он не мешал движению рабочих и не мог упасть в траншею.

Существует два способа механизированной раскатки кабеля при прокладке его в траншее: с движущегося барабана с кабелем вдоль траншеи или с неподвижно установленного барабана с кабелем на одном из концов трассы или в месте окончания его строительной длины на трассе.

Первый способ применяют во всех случаях, когда механизм (транспортер, автомобиль, трубоукладчик, передвигаемые трактором сани) может свободно передвигаться вдоль трассы и когда в траншее нет препятствий, требующих протяжки через них кабеля (например, поперечные подземные сооружения). Рабочие при этом способе передвигаются вслед за механизмом по дну или бровке траншеи, принимают сматываемый с барабана кабель и укладывают его на дно траншеи (рис. 2.21). В тех случаях, когда такой способ раскатки кабеля применить нельзя, раскатку кабеля производят с барабана, установленного в конце траншеи или на трассе. Раскатку выполняют в этом случае по роликам тяжением кабеля тросом с помощью приводной лебедки или ручной лебёдки, или автомобилем.







Рис. 3.21. Раскатка кабеля кабелеукладчиком



Раскатку кабеля и укладку его в траншее при помощи лебёдки с тросом и раскаточных роликов выполняют следующим образом. Сматывают трос с барабана лебедки и к его концу крепят конец кабеля при помощи проволочного чулка (закрепляемого на оболочке кабеля) или кабельного зажима (с захватом за токопроводящие жилы кабеля). Затем, расставив по дну траншеи раскаточные ролики, приводят в движение барабан лебедки, при этом трос наматывается на барабан и протаскивает кабель по роликам на требуемое расстояние, после чего кабель снимают с роликов и укладывают на дно траншеи, а ролики удаляют.

При засыпке кабельных траншей применяют бульдозеры, катки и трамбовки. Для механизации прокладки кабелей в траншеях, каналах, галереях, в закрытых помещениях применяют комплекс УКПК (рис. 3.22).
