Монтаж проводов и молниезащитных тросов







Монтаж проводов (тросов) выполняется отдельно на каждом участке ВЛ, ограниченном двумя ближайшими анкерными опорами (анкерном пролете), и состоит из следующих основных операций:

· раскатки проводов, включая их соединения и подъем на опоры;

· натяжения проводов с регулировкой стрелы провеса;

· крепления проводов к изоляторам опор.

Перед раскаткой проводов к опорам подвешиваются специальные монтажные ролики (1.2, а), на которые вывешивается провод в процессе раскатки, и по которым выполняется последующее натяжение провода. Раскатка проводов проводится с помощью тягового механизма (трактора) и может осуществляться двумя способами:

· установкой барабана с проводом на стационарном устройстве (козлах или винтовых домкратах) в начале монтируемого участка и закреплением конца провода у движущегося вдоль трассы трактора (рис. 1.2, б);

· закреплением конца провода в начале монтируемого участка и установкой барабана с проводом на движущемся вдоль трассы тракторе.

Второй способ раскатки обеспечивает лучшую сохранность провода от механических повреждений при трении о грунте, однако применение этого способа ограничено. В частности, невозможно раскатать и вывесить средний провод у деревянных П-образных опор с раскосами.







Рис. 1.2. Монтажный ролик (а) и фрагмент раскатки провода (б); а: 1 - диск; 2 - откидная щека для укладки провода; 3 - подвеска для крепления; б: 1 - анкерная опора; 2, 3 - промежуточные опоры; 4 - барабан с проводом; 5 - провод; 6 - тяговый механизм (трактор); 7 - монтажный ролик.

Указанная технология раскатки применяется для голых (неизолированных) алюминиевых и сталеалюминиевых проводов. При раскатке проводов производится их соединение. Голые алюминиевые и сталеалюминиевые провода сечением до 185 соединяются с помощью овальных соединителей, представляющих собой алюминиевую трубку овального сечения. В соединитель с разных сторон вставляются концы соединяемых проводов, после чего с помощью переносных монтажных инструментов производится скручивание соединителя (рис. 1.3, а) или его обжатие (рис. 1.3, б).



Для повышения надежности контактного соединения и уменьшения его переходного сопротивления короткие концы соединяемых проводов, выходящие из овального соединителя, свариваются с помощью термитного патрона (рис. 1.3, г).

Сталеалюминиевые провода сечением 240 и более соединяются с помощью прессуемых соединителей, состоящих из двух трубок - стальной и алюминиевой (рис. 1.3,в).

Для соединения таких проводов применяется переносный ручной пресс. С помощью стальной трубки 1 опрессовываются концы стальных сердечников соединяемых проводов, с помощью алюминиевой трубки 2, накладываемой поверх стальной, опрессовываются алюминиевые части соединяемых проводов. В одном пролете ВЛ допускается не более одного соединения на провод каждой фазы.



А) б)

В) г)

Рис. 1.3. Соединения алюминиевых и сталеалюминиевых проводов

Натяжение проводов (рис. 1.4, а) выполняют с помощью тягового механизма (трактора, лебедки). При натяжении проводов необходимо следить за прохождением через монтажные ролики мест соединений проводов, у пересекаемых проезжих дорог должны быть выставлены сигнальщики.





А) б)

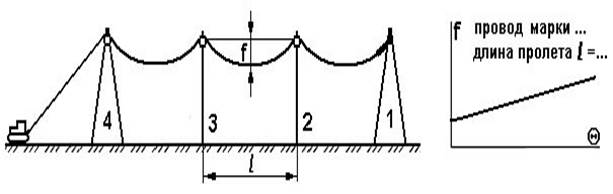

Рис. 1.4. Натяжение проводов (а) и монтажный график (б)

При натяжении проводов регулируются их стрела провеса f-расстояние между прямой, соединяющей точки подвеса провода на опорах и низшей точкой провисания провода. Регулировка стрелы провеса выполняется по монтажным графикам (рис. 1.4, б) в соответствии с фактической температурой воздуха t°, маркой провода и длиной пролета L.

Измерение стрел провеса проводов может выполняться различными способами. В частности, для этих целей применяется простейшее приспособление – карманный высотомер (рис. 1.5). Этот прибор представляет собой плоскую коробку 1, имеющую форму равносторонней трапеции, в верхней части которой имеются смотровые отверстия 2, а в основании вставлено стекло, на котором нанесены две риски – верхняя 3 и нижняя 4.

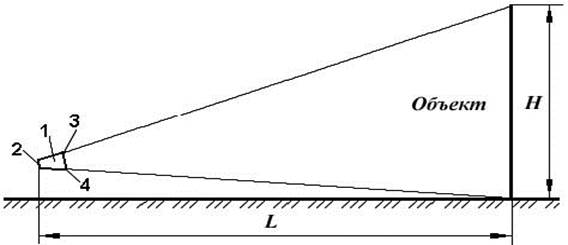

Рис. 1.5. Измерение высоты объекта



Для определения высоты измеряемого объекта Н наблюдатель удаляется от него, держа прибор смотровыми отверстиями у глаз, на такое расстояние L, при котором верхняя риска совпадет с вершиной объекта, а нижняя – с его основанием. Геометрические размеры прибора и риски на стекле выполнены так, что . Измерение расстояния L проблем не представляет.

Для определения стрелы провеса провода измеряется сначала высота подвески провода на опоре, затем расстояние от низшей точки провисания провода до земли и находится разность полученных значений. Погрешность измерений таким прибором составляет 3...4 %, что вполне приемлемо.

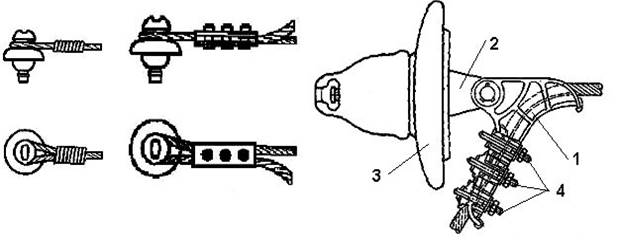

Крепление голых проводов на анкерных опорах ВЛ напряжением до 1 кВ со штыревыми изоляторами осуществляется закручиванием проводов так называемой «заглушкой» (рис. 1.6, а). На опорах ВЛ напряжением выше 1 кВ со стержневыми изоляторами крепление проводов выполняется петлей, образованной с помощью болтового плашечного зажима (рис. 1.6, б).



Крепление проводов на анкерных опорах с подвесными изоляторами осуществляется с помощью натяжных зажимов (рис. 1.6, в). Зажим 1 с помощью сцепной арматуры 2 крепится к нижнему изолятору гирлянды 3. Провод в зажиме затягивается прижимными плашками с помощью U-образных шпилек 4.

На анкерных опорах короткие концы проводов (шлейфы), идущие от двух натяжных зажимов одной фазы, соединяются болтовыми зажимами или свариваются с помощью термитного патрона.
