Статические испытания на растяжение и сжатие

Рис.

Это стандартные испыта­ния: оборудование — стандарт­ная разрывная машина, стан­дартный образец (круглый или плоский), стандартная методика расчета. На рис. 22.1 представлена схема испытаний (do — началь­ный диаметр поперечного сечения; /о — начальная длина). На рис. 22.2 изображена схема образца до (рис. 22.2а) и после (рис. 22.26) испытаний (dш — диаметр шейки, сужения перед разрывом).

Образец закрепляется в зажимах разрывной машины и растяги­вается до разрыва. Машина снабжена прибором для автоматическое записи диаграммы растяжения — зависимости между нагрузкой и абсолютным удлинением (рис. 22.3 — диаграмма растяжения для малоуглеродистой стали).

Рис.

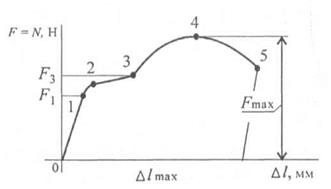

Полученная диаграмма пересчитывается и перестраивается рис. 22.4 — приведенная диаграмма растяжения первого типа).

Особые точки диаграм­мы растяжения обозначены точками 1, 2, 3, 4, 5: 1) точка 1 соответству­ет пределу пропорциональности: после нее прямая линия (прямая пропорциональность) заканчивается и переходит в кривую; участок 01 - удлинение Δl растет пропорционально нагрузке; подтвер­ждается закон Гука;

Рис.

2) точка 2 соответствует пределу упругости материала: материал теряет упругие свойства — способность вернуться к исходным размерам;

3) точка 3 является концом участка, на котором образец силь­но деформируется без увеличения нагрузки. Это явление называют текучестью; текучесть - удлинение при постоянной нагрузке;

4) точка 4 соответствует максимальной нагрузке, в этот момент на образце образуется «шейка» — резкое уменьшение площади поперечного сечения. Напряжение в этой точке называют временным противлением разрыву, или условным пределом прочности. Зона 3-4 называется зоной упрочнения.
