Порядок выполнения задания 1

1. Пусть задан IP-адрес маршрутизатора, например, 167.38.5.0, и требуется организовать работу 4-х подсетей. Используя стандартный калькулятор Windows XP, представим данный IP-адрес в двоичном виде. Для запуска калькулятора войдите в главное меню Пуск ► Программы ► Стандартные ► Калькулятор.

2. Для перевода калькулятора к инженерному виду войдите в меню Вид и выберите пункт инженерный (рис. 3). Введите десятичное значение первого байта IP-адреса и выберите Вид ► Двоичный. Аналогично переведите все оставшиеся байты IP-адреса в двоичный вид. В результате заданный IP-адрес примет вид: 10100111.00100110.00000101.00000000.

Рис. 3. Инженерный вид калькулятора Windows XP

3. Для разбиения сети на 4 подсети следует 2 старших бита из номера узла (маршрутизатора) сети (т.к. =2) приравнять к 1. Поскольку заданный IP-адрес маршрутизатора относится к B классу сетей, то для номера сети в нем отводится 2 старших байта адреса, а для номера узла сети 2 младших байта. Используя правило составления сетевой маски, получим следующее значение для маски: 11111111.11111111. 11 000000.00000000 или в десятичном виде 255.255.192.0.

4. Для расчета максимального количества узлов каждой подсети воспользуемся формулой 2^K - 2, где K - количество немаскированных бита сетевой маски. Тогда для данного примера K=14 и максимальное количество узлов в подсети равно 16382.

5. Учитывая, что при каждом делении сети на две подсети два адреса теряются (нулевой - адрес сети - и единичный - широковещательный адрес) таблица 2 примет следующий вид (табл. 4).

Таблица 4

6. При использовании сетевой маски IP-адрес, например, 167.38.158.19, будет интерпретироваться как пара: 167.38.128.0 - номер сети и 0.0.30.19 - номер узла.

7. Запустите программу для расчета маски подсети Advanced IP Address Calculator (ее месторасположение уточните у преподавателя). В поле IP введите заданный адрес, например (рис. 4).

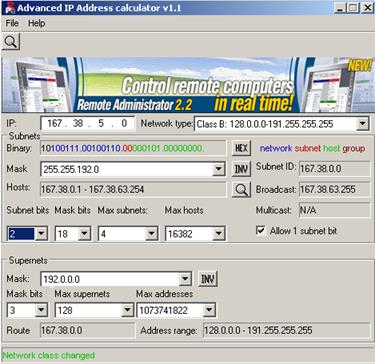

Рис. 4. Программа Advanced IP Address Calculator

8. В списке Max subnets выберите заданное количество подсетей, например, . Программа сама определит класс сети (поле Network type), двоичное представление заданного IP-адреса (поле Binary) рассчитает маску подсети (поле Mask), максимальное количество узлов в каждой подсети (Max hosts).

Примечание: для правильного расчета количества узлов в подсети установите галочку Allow 1 subnet bit.

Рис. 5. Окно информации Subnets/Hosts information

10. Для определения номеров образованных подсетей, диапазонов узлов, а также широковещательных адресов в каждой из подсетей нажмите кнопку . Сравните результаты, полученные в окне Subnets/Hosts information, с рассчитанными Вами в таблице 4 (рис. 5) и сделайте выводы об их соответствии.

Задание 2. В соответствии с вариантом решите задачу.

Варианты заданий:

1. Для некоторой подсети используется маска 255.255.240.0. Сколько различных адресов компьютеров допускает эта маска? Какое количество компьютеров будут включать все созданные подсети.

2. Заданы маска подсети 255.255.255.192 и адрес узла 192.168.17.133. Найти адрес подсети, в которую попадет данный узел.

3. Заданы маска подсети 255.240.0.0 и адрес узла 92.168.12.33. Найти порядковый номер этого компьютера в сети (и/или новый адрес узла).

4. По заданным IP-адресу узла сети и маске определите адрес сети: IP-адрес: 217.198.233.7 Маска: 255.255.255.224.

5. Заданы маска подсети 255.255.224.0 и адрес узла 162.168.5.27. Найти порядковый номер этого компьютера в сети (и/или новый адрес узла).

6. По заданным IP-адресу узла сети и маске определите адрес сети: IP-адрес: 22.192.202.32 Маска: 255.240.0.0

7. Для некоторой подсети используется маска 255.192.0.0. Сколько различных адресов компьютеров допускает эта маска? Какое количество компьютеров будут включать все созданные подсети.

8. Заданы маска подсети 255.240.0.0 и адрес узла 72.168.25.35. Найти адрес подсети, в которую попадет данный узел.

9. Заданы маска подсети 255.255.240.0 и адрес узла 172.18.125.35. Найти адрес подсети, в которую попадет данный узел.

10. Сколько бит необходимо замаскировать в адресе сети класса A (126.38.5.0) для организации работы в ней 4, 8, 16, 32 подсетей? Составьте таблицу в которой укажите количество подсетей, сетевые маски, которые Вы будете использовать и количество немаскированных бит для каждой сетевой маски.

11. Сколько бит необходимо замаскировать в адресе сети класса B (134.38.23.7), для организации работы в ней 4, 8, 16, 32 подсетей? Составьте таблицу в которой укажите количество подсетей, сетевые маски, которые Вы будете использовать и количество немаскированных бит для каждой сетевой маски.

12. Сколько бит необходимо замаскировать в адресе сети класса С (192.120.98.20) для организации работы в ней 4, 8, 16, 32 подсетей? Составьте таблицу в которой укажите количество подсетей, сетевые маски, которые Вы будете использовать и количество немаскированных бит для каждой сетевой маски.

Задания для самостоятельного выполнения:

Вариант 1. Задан сетевой адрес маршрутизатора 147.130.27.0 и рабочей станции 147.130.17.178:

а) пределах заданной IP-сети организуйте работу 4 подсетей. Рассчитайте какую сетевую маску для этого необходимо использовать?

б) Определите к какому классу относится заданная сеть. Рассчитайте максимальное количество узлов, которое может включать каждая из подсетей.

в) Зная значение рассчитанной сетевой маски, для заданного IP-адреса узла определите его новый номер и номер подсети, в которую он входит.

Вариант 2. Задан сетевой адрес маршрутизатора 155.149.37.80 и рабочей станции 155.149.91.98:

а) пределах заданной IP-сети организуйте работу 16 подсетей. Рассчитайте какую сетевую маску для этого необходимо использовать?

б) Определите к какому классу относится заданная сеть. Рассчитайте максимальное количество узлов, которое может включать каждая из подсетей.

в) Зная значение рассчитанной сетевой маски, для заданного IP-адреса узла определите его новый номер и номер подсети, в которую он входит.

Вариант 3. Задан сетевой адрес маршрутизатора 100.100.98.0 и рабочей станции 100.158.208.13:

а) пределах заданной IP-сети организуйте работу 8 подсетей. Рассчитайте какую сетевую маску для этого необходимо использовать?

б) Определите к какому классу относится заданная сеть. Рассчитайте максимальное количество узлов, которое может включать каждая из подсетей.

в) Зная значение рассчитанной сетевой маски, для заданного IP-адреса узла определите его новый номер и номер подсети, в которую он входит.

Вариант 4. Задан сетевой адрес маршрутизатора 198.10.167.0 и рабочей станции 198.10.167.210:

а) пределах заданной IP-сети организуйте работу 4 подсетей. Рассчитайте какую сетевую маску для этого необходимо использовать?

б) Определите к какому классу относится заданная сеть. Рассчитайте максимальное количество узлов, которое может включать каждая из подсетей.

в) Зная значение рассчитанной сетевой маски, для заданного IP-адреса узла определите его новый номер и номер подсети, в которую он входит.

Вариант 5. Пусть IP-адрес некоторого узла подсети равен 198.65.12.67, а значение маски для этой подсети 255.255.255.240. Определите номер подсети. Какое максимальное количество узлов может быть в этой подсети?

Контрольные вопросы:

1. Пусть IP-адрес некоторого узла подсети равен 192.65.10.67, а значение маски для этой подсети 255.255.255.224. Определите номер подсети. Какое максимальное количество узлов может быть в этой подсети?

2. Сколько узлов в подсети с сетевой маской 255.255.240.0?

3. Сколько бит необходимо замаскировать в адресе сети класса A (126.38.5.0), класса B (134.38.23.7), класса С (192.120.98.20) для организации работы в ней 4, 8, 16, 32 подсетей?

4. Для чего используют сетевые маски? Приведите примеры.

5. Какую долю всего множества IP-адресов составляют адреса класса А, класса В, класса С?
