Расчет естественной вентиляции

Естественная вентиляция чаще всего осуществляется через вытяжные трубы прямоугольного или круглого сечения, проходящие через потолочное перекрытие и крышу здания.

Воздух перемещается по вытяжным трубам (рис. 3.6) за счет разной плотности его снаружи и внутри помещения (тепловой напор), а также под дей­ствием при одинаковых плотностях воздуха (ветровой напор).

Бесканальную естественную вентиляцию применяют в помещениях большого объема.

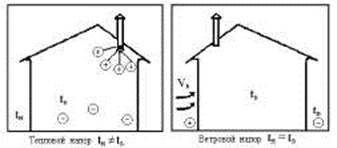

Рис. 3.6. Естественная вентиляция помещений

Расчет естественной вентиляции начинают с определения воздухообмена по одной из вышеприведенных формул (3.3)... (3.10).

Разность давлений в каналах при тепловом напоре определяют по формуле

ЛН_г=к(р_н-р_в), (3.12)

где h — высота вытяжной трубы или расстояние между серединами при­точных и вытяжных каналов, м;

н, р_в - плотность наружного и внутреннего воздуха, кг/м³ (табл. 2.11).

Разность давлений при ветровом напоре определяют по формуле

АН_г=±¥_в- х)\р_т

где ¥_в — экспериментальный ветровой коэффициент, зависящий от кон­струкции здания, ¥_в = 0,70...0,85 - наветренная сторона, ¥_в = -0,30...-0,45 - за­ветренная сторона;

v_e - скорость ветра, м/с.

Скорость движения воздуха в вытяжных трубах находят по формуле

2-gAH

Pн

(3.14)

где ji — коэффициент, учитывающий сопротивление, зависящее от формы и качества стенок трубы (канала), ju = 0,5...0,65,

g ускорение свободного падения, м/с² (g = 9,81 м/с²).

Суммарную площадь вытяжных труб находят по формуле

L

36005 ^, где L - необходимый воздухообмен, м³/ч.

(3.15)

Задаваясь конструктивными размерами вытяжной трубы, определяют чис­ло вытяжных каналов по формуле

^, (3.16)

г 2, ml ₃

где / площадь одного канала, м; f =------ трубы круглого сечения диа-

метром d, м²; f = а ■ b - трубы прямоугольного сечения, м²; f = а² - трубы квадратного сечения, м2.

Для усиления вытяжки воздуха через каналы на верхнюю часть вытяжной трубы монтируют дефлектор, представляющий собой специальные насадки на

вытяжные воздуховоды.

Производительность дефлектора (м /ч) находят по формуле

™,9_d, (3.17)

где Vi, - скорость движения воздуха в трубе, зависящая от скорости ветра v_e; м/с, v_d = (0,2...0,4) v_e;

D- диаметр дефлектора, м.

Производительность дефлектора можно определить через требуемый воз­духообмен по формуле

п

,

(3.18)

где п - число дефлекторов;

L_т - требуемый воздухообмен, м³/ч. Необходимый диаметр дефлектора

£> = 0,018- & (3.19)

Более точно дефлектор можно подобрать, используя графики на рис. 3.7.

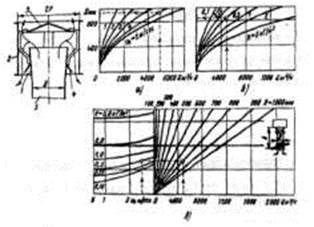

а - с учетом действия ветра; б - с учетом гравитационного давления; в - с учетом ветра

и гравитационного давления; 1 - диффузор; 2 - цилиндрическая обечайка; 3 - колпак; 4 - конус; 5 - патрубок

Рис. 3.7. Конструкция дефлектора и графики для его подбора

Пример 3.9. В свинарнике размещено 60 откормочных свиноматок живой массой по 100 кг и 40 по 200 кг. Животные выделяют углекислоту, которую необходимо удалить естественным вентилированием помещения. Конструкция свинарника допускает установку вытяжных труб длиной 4,2 м. Температура внутри свинарника +10° С. Наружная температура 10° С. Предельно допускае­мая концентрация углекислоты равна 2,5 л/м³, плотность углекислого газа ра3в­нцентрация углекислоты равна 2,5 л/мна 1 874 кг/м³, содержание углекислого газа в приточном воздухе - 0,3 л/м3.

Решение. Пользуясь табл. 2.6, найдем общее количество углекислоты, вы­деляемой всеми животными в 1 ч.

Р = 60 х 43 + 40 х 57 = 4860 л/ч.

Производительность вентиляции должна быть равна (формула3.3)

L =

^т

D -P

пдк н

= 4860 /(2,5 - 0,3) = 2290м³ / ч.

Найдем разность давлений в воздуховоде по формуле (3.12), определив предварительНайдем разностьдавленийввоздуховоде но плотность наружного и внутреннего воздуха по табл. 2.11 при атмосферном давлении 760 мм. рт. ст.

AH_T=h-(p_H-pJ = 4,2(1,342-1,247) = 0,4кг/м². По формуле (3.14) найдем скорость воздуха в вентиляционном канале

^т



Суммарное сечение труб найдем по формуле (3.15)

L

3600-5 3600-1,27

= 0,523м².

Вывод. Проектируем 6 вентиляционных труб сечением 0,3x0,3 м2, общим сечением 0,54 м² (рис. 3.8).

1 — вытяжные шахты; 2 — приточные воздуховоды; 3 — воздуховоды для вытяжки из навоз­ных каналов; 4 — приточная камер; 5 — вытяжная камера

Рис. 3.8. Схема вентиляции свинарника с подачей воздуха через два параллель­ных воздуховода и удаления воздуха через шахты и навозные каналы
