Силовой расчет приспособленияСтруктурная схема, отражающая взаимодействие сил резания и сил зажима, представлена на рисунке 2.2. На заготовку при сверлении отверстий действуют следующие усилия: – осевая сила, возникающая при сверлении (Ро); – крутящий момент на сверле (Мкр); – усилие зажима (W); – реакция опоры (R); – сила трения опорной поверхности (Fтр).

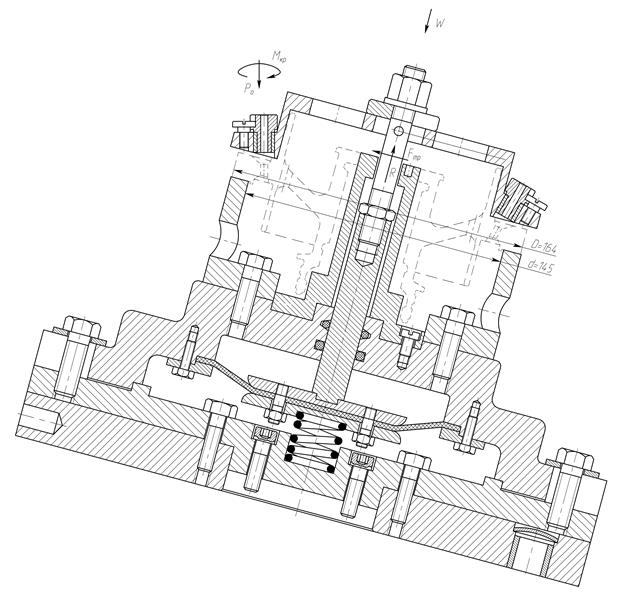

Рисунок 2.2 – Схема взаимодействия сил резания и сил зажима
Вращающий момент силы резания Мкр стремится повернуть деталь. Этому препятствует сила трения Fтр, возникающая под действием усилия зажима в зоне контакта «заготовка – приспособление». Направление действия осевой силы Ро совпадает с направлением зажимного усилия W. Сила Ро в рассматриваемом случае способствует закреплению заготовки в кондукторе. Уравнение равновесия заготовки:
где М кр – крутящий момент на сверле, М тр – момент силы трения заготовки, К – коэффициент надежности закрепления заготовки. В соответствии с данными работы [17] вследствие возникновения при обработке заготовок колебаний величин сил и моментов резания, вызываемых различными факторами, коэффициент надежности закрепления заготовки находится по формуле:
где К 0 – гарантированный коэффициент запаса для всех случаев обработки, К 0 = 1,5; К 1 – коэффициент, зависящий от состояния поверхностного слоя. Так как заготовка предварительно обработана, то К 1 = 1,0; К 2 – коэффициент, учитывающий увеличение силы резания вследствие затупления режущего инструмента. Для острого инструмента К 2 = 1,0, для изношенного – К 2 = 1,5; К 3 – коэффициент, учитывающий увеличение силы резания при прерывистом резании. Так как обрабатывается сплошная поверхность, то К 3 = 1,0; К 4 – коэффициент, учитывающий непостоянство зажимного усилия. Для пневматических устройств К 4 = 1,0; К 5 – коэффициент, учитывающий неопределенность из-за неровностей места контакта заготовки с опорными элементами, К 5 = 1,5. После подстановки получаем: К = 1,5 × 1,0 × 1,5 × 1,0 × 1,0 × 1,5 = 3,375. В соответствии с р асчетом режимов резания при сверлении отверстий крутящий момент на сверле и осевая сила резания составляют М кр = 17,21 Н×м и Р о = 1539,25 Н. Момент силы трения заготовки находится по формуле:
где D ' – средний опорный диаметр, мм. Согласно данным, представленным в работе [18], средний опорный диаметр находится по формуле:
где D – наибольший опорный диаметр заготовки, D = 164 мм; d – наименьший опорный диаметр заготовки, d = 145 мм. Подставляя значения диаметров, получаем
Сила трения заготовки F тр, Н находится по формуле:
где f – коэффициент трения между заготовкой и опорной поверхностью, f = 0,25. Исходя из условия равновесия заготовки реакция опоры заготовки R, Н находится по формуле:
Подставив формулы (2.2) – (2.6) в формулу (2.1) получаем следующее выражение:
Из выражения (2.7) находим усилие зажатия W:
Таким образом, для обеспечения неподвижности заготовки в процессе обработки ее необходимо закрепить усилием не менее 41 Н.
|
