Сборка оборудования для загара

Предупреждение: Оборудование снабжено заводскими характеристиками 400Volts/3N~/50 Hz (смотри электрические диаграммы далее).

25.Поставьте две ножки на пол.

25.Поставьте дроссельные пластины на ножки.

25.Соедините эти пластины с задним профилем, используя 4 винта 4.2 * 13.

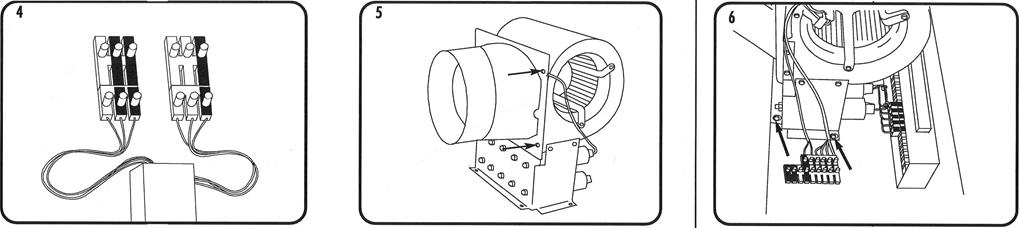

25.Подсоедините дроссельные пластины друг к другу электрическим способом (цвет к цвету).

25.Установите вентиляционный выход на вентиляторе при помощи винта 4.2 * 13 (4х).

25.Установите корпус вентилятора, используя 4 болта М6 * 16 и соедините их электрическим способом (цвет к цвету).

25.Установите нижний свод на ножки, используя 4 задвижные части.

25.Подсоедините проводку нижнего свода к дроссельной пластине (цвет к цвету).

25.Закрутите 8 пластинных гаек в пластиковую заднюю пластину. Проверьте, чтобы все пластинные гайки были прикреплены в правильном порядке.

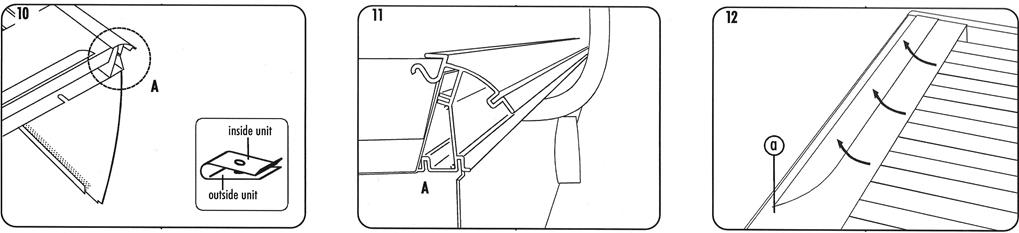

10,11. Установите пластиковую пластину сзади, начиная с середины, обратите внимание на направление болтов пластины.

12. Установите акриловое стекло (смотри главу «установка акрилового стекла») и крепления для ламп (смотри «а»).

13,14,15. Установите торцевые наконечники на нижний свод солярия, используя винты 4.2 * 32 (8 раз).

16. Прикрутите кабельную пластину к задней части пластины винтом 4.2 * 13 (4 раза). 1 – железная гайка для версии 36 SPr,

2 – железная гайка для жетоноприемника или внешнего

таймера,

3 – соединение для дата – кабелей. Установите дата – кабель

(относится к верхней части коробки) на нижнем своде и

закрутите железную гайку №1.

Примечание: Для версии 36 SPr, пока не прикрепляйте пластину.

17. Протяните кабель жетоноприемника через железную гайку, прикрутите железную гайку и подсоедините кабель в соответствии с диаграммой,

которая показана снизу на рисунке.

18. Прикрепите переднюю часть к торцевым наконечникам двумя винтами 4.8 * 25.

19. Установите заднюю часть акрилового стекла на нижний свод и положите картон от упаковки сверху. Поместите втулки (4 раза) (смотри «а») в петлю верхнего свода.

20. Установите верхний свод на нижний (на картон от коробки).

21. Прикрепите верхний свод к нижнему, используя болты (смотри «а») и закрепите их, используя болт М10 * 16 (смотри «b»).

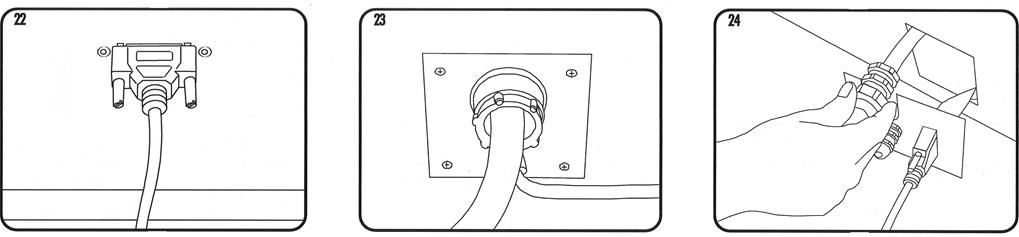

22. Прикрепите дата – кабель к верхней части свода.

23. Прикрепите магистральную кабельную пластину к задней пластине винтом 4.2 * 13 (4 раза) и протяните кабель верхнего свода через заднюю пластину и подсоедините его (сопоставьте цвета).

24. Для версии 36 SPr: Прикрепите кабель к кабельной пластине и прикрутите железную гайку. Затем установите кабельную пластину винтом 4.2 * 13 (4х).

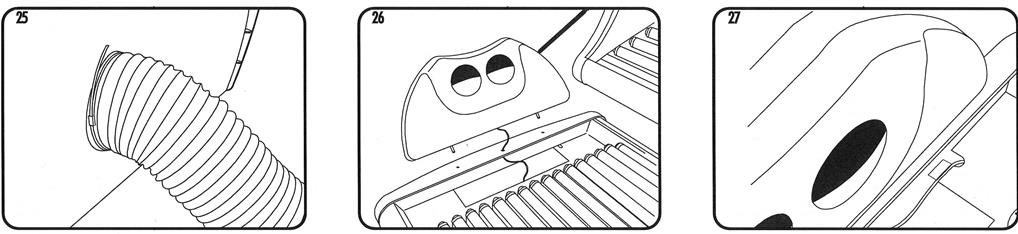

25. Внимание: Прикрепите, по крайней мере, 2 метра гибкой трубы диаметром 180 к нижнему своду, даже если вы не намериваетесь использовать трубу в качестве воздушного выхода. Убедитесь, что основные отверстия вентилятора не слишком длинные, прямые и в них не находятся никаких инородных предметов.

26, 27. Поднимите верхнюю часть вверх и придержите ее. Далее, установите вентилятор в области ног и головы (вентилятор для головы является дополнительной опцией), используя болт и шайбу М8.

28. Прикрепите заслонки к верхней части, используя вилкообразную ручку и клипсу.

29. Поставьте обратно заслонки над лампами и положите акриловое стекло на нижний свод.

30. Соедините вентиляторы в области головы и ног электрическим способом (смотри рисунок) (цвет к цвету). Внимание! Не помещайте никаких шнуров на балласт.

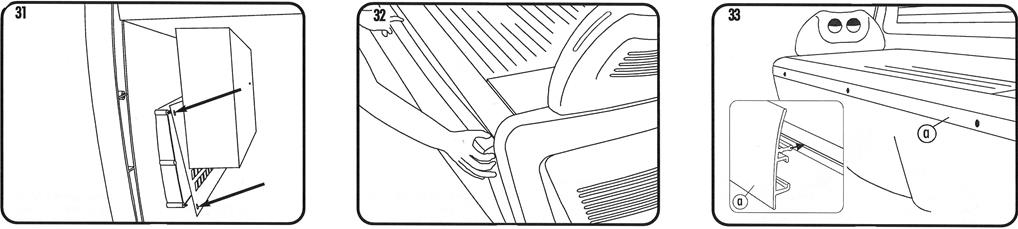

31. Установите фильтр для сбора пыли на место и прикрутите сверху него воздушную шахту на четыре винта (смотри главу «замена фильтра для сбора пыли»).

Примечание: Включите магистральное напряжение, включите солярий и проверьте программирование на наличие ошибок «err»:

- ветровой переключатель не функционирует,

- вентилятор нижнего свода не работает,

- провод ветрового переключателя не соединен должным образом.

В случае, если ‘сообщение на дисплее отсутствует’ и вентиляторы в верхнем и нижнем своде работают, необходимо проверить правильность подсоединения дата-кабеля.

32. Потяните на себя переднюю пластину нижнего свода, как показано на рисунке 32.

33. Установите акриловую полосу (смотри ‘a’), используя зажимы стекла.
