Протянуть USB-разъем в перчаточное отделение. Подсоединить проводку GPS-модуля к экрану, затем установить экран на место на приборной панели, закрутить винты

Рисунок 2.18 – Установка экрана на место приборной панели

Подсоединить проводку головного устройства, зафиксировать винтами.

Рисунок 2.19 – Подсоединение проводки

Подсоединить проводку панели кондиционера и поставить на место. Зафиксировать винтами панель кондиционера. Установить декоративную панель коробки передач, подключив проводку. Установить декоративную панель кондиционера с дефлекторами.

Рисунок 2.20 – Установка ранее снятых элементов

22. Установка DVD – дисковода с GPS-модулем и экраном завершена. Проверить правильность работы аудиосистемы, включив ее.

Рисунок 2.21 – Окончательный вид установки

б) Установка динамиков в задние двери [6]

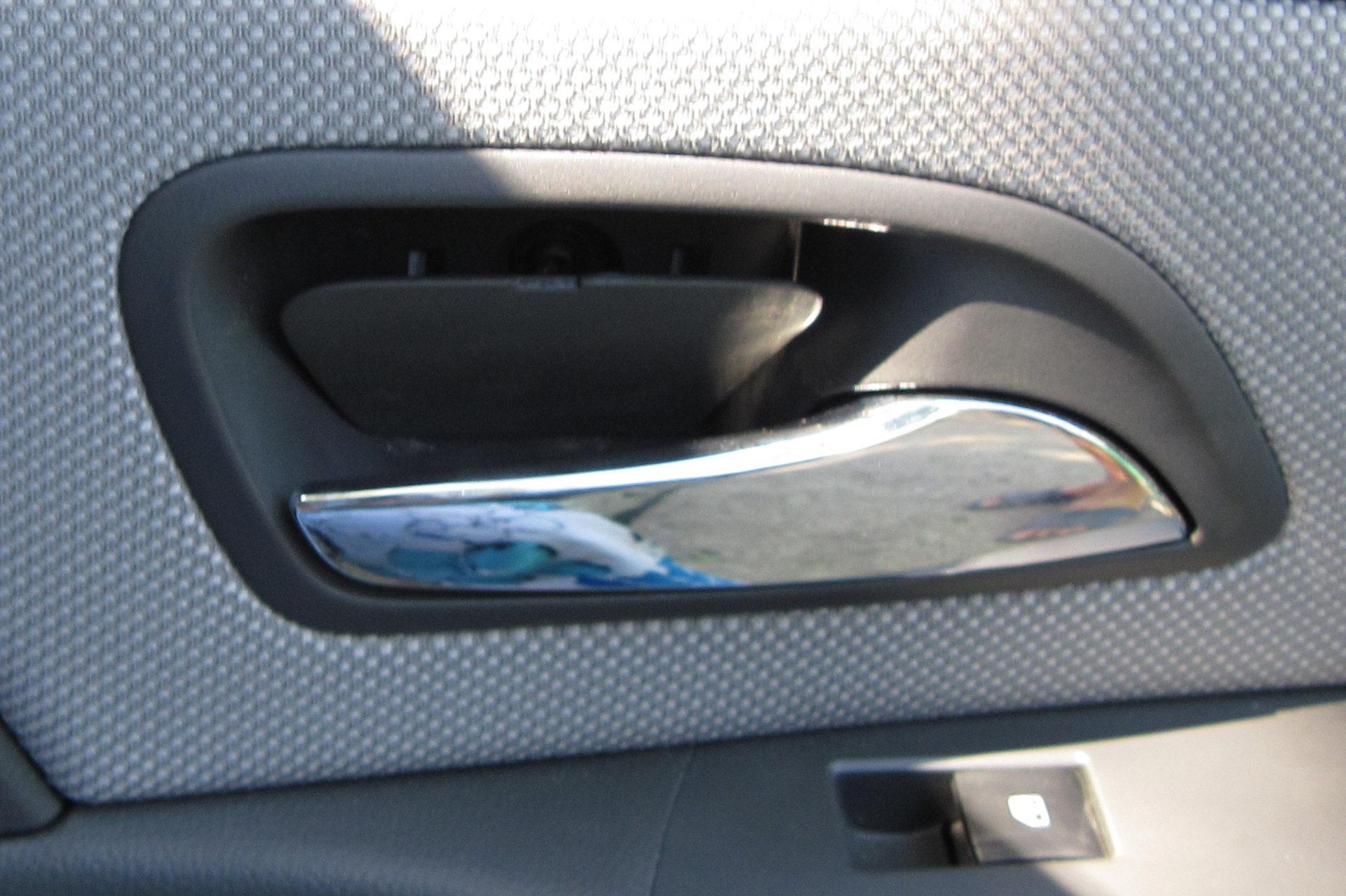

1. Открутить винты около ручки двери. Первый винт – под резиновой вставкой в нише чуть ниже ручки двери. Второй винт – за пластиковой панелью, за ручкой двери.

Рисунок 2. 22 – Откручивание винтов

2. Поддеваем снизу пластики и тянем на себя. После того как нижние клопы отсоединились, закрываем замок на двери, и поднимаем обшивку вверх, чтобы освободить кнопку закрытия замка. Далее отсоединяем блок управления стеклоподъемниками и ручку открытия двери.

Рисунок 2.23 – Снятие обшивки двери

3. Отрываем части пленки, вырезаем контуры колонки. Находим в отверстии двери штекер и обрезаем его. На место старого штекера устанавливаем новый автоштекер с клеммами. На штатные провода и провода динамиков присоединяем клеммы. Вставляем в штекер провода каждый в свою половинку и соединяем.

Рисунок 2.23 – Установка нового автоштекера
