Пример выполнения текстового документа

4 РАСЧЕТ ОЧИСТНЫХ СООРУЖЕНИЙ ВТОРОЙ ОЧЕРЕДИ МУП «ВОДОКАНАЛ» Г. ХАБАРОВСКА



4.3 Расчет сооружений, входящих в состав очистной станции

второй очереди

4.3.1 Для глубокого удаления песка с размером зерен 0,15 мм и более предусмотрены аэрируемые песколовки. Расчет песколовок проводим на максимально секундный расход 3,347 м3/с. Живое сечение песколовки определяется по формуле

  (4.13)

где qmax – максимальный секундный расход, м3/с;

n – число песколовок, шт.;

скорость движения сточных вод, м/с.

Проведем расчет по формуле (4.13):



где qmax – максимально секундный расход, м3/с;

n – число песколовок, шт.;

скорость движения сточных вод, м/с.

Проведем расчет по формуле (4.13)

.

Проведенные исследования показали, что основными загрязняющими веществами являются нитриты, нитраты, фосфаты, сульфиты, хлориды, БПК. После введения второй очереди очистки показатели имеют следующие данные (рисунок 4.1).



Рисунок 4.1 – Диаграмма приведенных масс основных

загрязняющих веществ после введения второй

очереди очистки

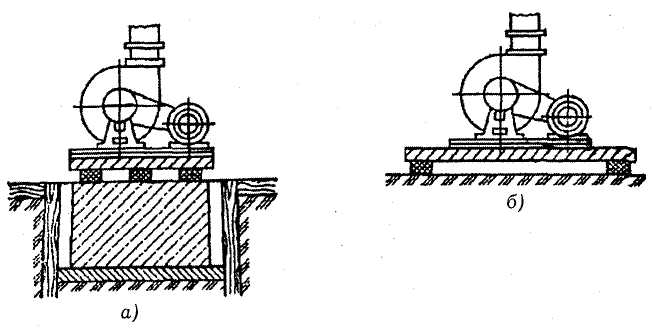

Одним из недостатков предлагаемого блока биологической очистки являются вибрационные нагрузки. Для снижения вибрации нашли широкое применение различные системы виброизоляции /19, 21, 67/. На рисунке 4.2 приведены схемы виброизоляции агрегатов.



а – на фундаменте и грунте; б – на перекрытии



Рисунок 4.2 – Установка агрегатов на виброгасящем основании





ПРИЛОЖЕНИЕ Ж

(обязательное)



Пример выполнения пояснительной записки

Лист
Изм.
Листт
№ док.
Подп.
Дата
ВКР.07064177.ПЗ
Кол.уч.т


4 ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ



4.1 Технологическая карта на устройство кирпичных стен

с монолитными железобетонными поясами



4.3.1 Область применения. Технологическая карта разработана на производство работ по устройству кирпичных стен с монолитными железобетонными поясами. Объект – газовая компрессорная Хабаровского НПЗ. Технологическая смена разработана на основе /34/ и /35/. Требуемая возможная поверхностная плотность лесов Pвозм, (кг/м2) рассчитывается исходя из производственной необходимости по формуле

Pвозм = (mт.к. + mт.р. + mчел.)/(Lср.·B), (4.22)

где mт.к. – масса тары с облицовочным кипричем, 200 кг;

mт.р. – масса тары с кладочным раствором, 250 кг;

mчел. – масса находящихся на приспособлениях людей, 180 кг;

Lср. – средняя длинна монтажных участков по фронту работ, м;

B – ширина подмащиваемого элемента, 1,5 м.

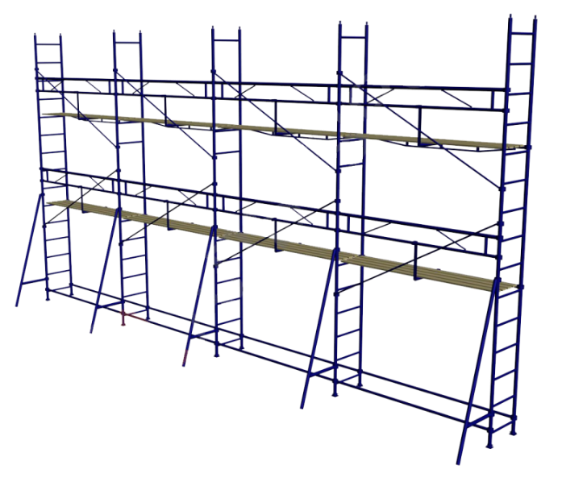

Инвентарные подмости показаны на рисунке 4.1.





Рисунок 4.1 – Инвентарные подмости
