Описания системы

Задача пусковой системы состоит в раскручивании двигателя до оборотов, при которых создаваемые в цилиндрах давление и температуры сжимаемого воздуха будут достаточны для самовоспламенения впрыскиваемого топлива. Раскручивание судовых дизелей осуществляется сжатым воздухом и лишь пуск быстроходных двигателей небольшой мощности производится с помощью электростартера или пусковой турбинки, работающей на сжатом воздухе.

Рис1.1 Система сжатого воздуха

Процесс пуска включает следующие 3 этапа:

· интенсивный разгон двигателя в начальный период под действием давления пускового воздуха, поступившего в цилиндр, поршень которого находился в пусковом положении;

· последующий разгон двигателя под давлением воздуха, поступающего в остальные цилиндры в соответствии с порядком вих работы;

· переход двигателя на работу на топливе.

Подача пускового воздуха осуществляется в тот цилиндр, поршень которого находится в положении, соответствующем такту расширения.
Обычно это соответствует положению соответствующего колена вала на участке 1-6 град.за ВМТ и до 100-110 град, п.к.в. В этот момент в цилиндр через специальный пусковой клапан поступает сжатый воздух. Под его давлением поршень движется вниз, вращая коленчатый вал. В дальнейшем в период пуска воздух поступает последовательно во все цилиндры в порядке их работы. Особенно тяжелые условия пуска создаются в главных судовых дизелях с прямой передачей на гребной винт, так как энергия пускового воздуха должна преодолеть не только энергию на раскручивание самого двигателя, но и сопротивление вращению гребного винта с присоединенными к нему массами воды.

Рисунок 1.2. Пусковой клапан

В системе с пневматически управляемыми пусковыми клапанами (рис.1.1) сжатый воздух подводится от главного пускового (маневрового) клапана 3 по трубе 4 одновременно ко всем пусковым клапанам 5 цилиндров. Однако клапаны пока остаются закрытыми. Когда поршень какого-либо цилиндра находится в пусковом положении к его пусковому клапану от воздухораспределителя 1, соединенного с главным пусковым клапаном трубопроводом 2, будет подан воздух. Он откроет клапан, и рабочий воздух поступит в цилиндр и, надавив на поршень, приведет вал во вращение.

Пуск сжатым воздухом может производиться как с одновременной подачей топлива в цилиндры (смешанный пуск), так и без нее (раздельный пуск).

Минимальное число цилиндров, при котором обеспечивается пуск из любого положения коленчатого вала, составляет у дизелей: четырехтактных i_мин = 6, двухтактных i_мин =4.

Устройство пусковой системы
Главный пусковой клапан служит для осуществления многократных пусков при открытых разобщительных клапанах на баллонах пускового воздуха и разгрузки пусковой магистрали после завершения пуска.

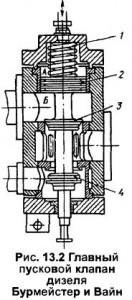

Главный пусковой клапан дизеля (рис.1.2) состоит из тарелки 3, вспомогательного разгрузочного клапана 4 и поршня 2 управляющего цилиндра, нагруженного пружиной 1. Воздух из пусковых баллонов поступает в полость Б главного пускового клапана и одновременно через клапан управления пуском на посту управления в полость А управляющего цилиндра. При этом главный пусковой клапан закрыт, а пусковой трубопровод через вспомогательный клапан 4 сообщен с атмосферой. При установке рукоятки на посту управления в положение «Пуск» клапан управления пуском сообщает полость А управляющего цилиндра с атмосферой. Главный пусковой клапан открывается и воздух поступает к пусковым клапанам рабочих цилиндров; клапан 4 разобщает пусковую магистраль с атмосферой.

В аварийных случаях клапан может быть открыт или закрыт с помощью штока с маховиком. Воздухораспреде-литель служит для управления моментами открытия и закрытия пусковых клапанов на цилиндрах в порядке их работы. По конструкции воздухораспределители подразделяются на дисковые, золотниковые и клапанные.

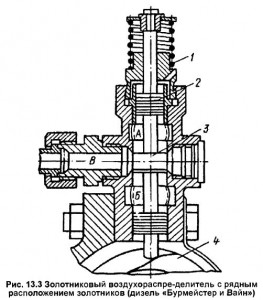

Рисунок 1.3. Золотниковый воздухораспределитель

Принцип работы золотникового воздухораспределителя (рис. 1.3). При открытии главного пускового клапана воздух заполняет полость А. За счет разности площадей поясков 2 и 3 золотник прижимается к шайбе 4, имеющей отрицательный профиль. При вращении шайбы и попадании хвостовика золотника во впадину шайбы полость А соединяется с каналом В, ведущим к управляющему цилиндру пускового клапана одного из цилиндров. После закрытия главного пускового клапана золотник с помощью пружины 1 отжимается от шайбы 4. Канал В сообщается с полостью Б, соединенной с атмосферой, и магистраль управляющего воздуха разгружается. При реверсе распределительный валик воздухораспределителя сдвигается в осевом направлении и под хвостовики золотников подводится второй комплект кулачных шайб.

Рис. 1.4. Воздухораспределитель

За счет разности площадей поясков 2 и 3 золотник прижимается воздухом к шайбе 4, имеющей отрицательный профиль. При попадании хвостовика золотника во впадину шайбы полость А соединяется с каналом В, ведущим в управляющий цилиндр одного из пусковых клапанов.

После закрытия главного пускового клапана золотник с помощью пружины 1 отжимается от кулачной шайбы; при этом канал В сообщается с полостью Б, соединенной с атмосферой, и магистраль управляющего воздуха разгружается.

Рис. 1.5. Пусковой клапан

Поступающий к воздухораспределителю пусковой воздух давит на все управляющие клапаны 5, сидящие на кулаке 2. В зависимости от положения управляющих клапанов 5, пусковой клапан под давлением воздуха, поступающего от соответствующего управляющего клапана, открывается в том цилиндре, поршень которого находится в пусковом положении (за ВМТ). Под действием давления воздуха поршень приходит в движение и вращает коленчатый вал.

Кулак 2 также вращается и следующий по порядку работы цилиндров управляющий клапан 5 активируется и подает воздух в следующий цилиндр. При достижении заданных оборотов система ДАУ включает подачу топлива и пусковой режим прекращается. Подача сжатого воздуха в пусковую систему прекращается и она сообщается с атмосферой, управляющие клапаны 5 пружинами поднимаются над кулаками и процесс пуска прекращается.

В двигателях реверсе распределительный валик воздухораспределителя смещается, в осевом направлении и под хвостовики золотников подводится второй комплект кулачных шайб, соответствующих заднему ходу.

Пусковые клапаны служат для подачи сжатого воздуха в цилиндры при пуске дизеля. Клапаны открываются воздухом, поступающим к их управляющим поршням от воздухораспределителя.

Пусковой клапан дизеля (рис.1.5, а) состоит из штока 6 с тарелкой 8 и направляющими ребрами 7, уравновешивающего поршня, 5, пружины 4 и управляющего поршня 3. Масленка 2 и тавотница 1 служат для подачи смазки. Воздух от главного пускового клапана подводится в полость между уравновешивающими поршнем и тарелкой клапана, а от воздухораспределителя – в полость над управляющим поршнем.

Пусковой клапан дизеля состоит из корпуса, штока 6, клапана с тарелкой 7 и уравновешивающим поршнем 5, управляющих поршней 4, 3 и пружины. Управляющий поршень 3 выполнен дифференциальным. Управляющий воздух для открытия клапана подается от воздухораспределителя в полость А; одновременно полость под поршнем 4 воздухораспределитель сообщает с атмосферой. Давление управляющего воздуха действует вначале только на меньшую площадь дифференциального поршня 3. Клапан начнет открываться, если давление управляющего воздуха равно или больше давления в цилиндре. Этим предотвращается забрасывание пламени из цилиндра в пусковой трубопровод при применении смешанного пуска, когда в цилиндр подаются одновременно сжатый воздух и топливо.

После небольшого перемещения поршня 3 вниз уплотнительное кольцо малого поршня открывает прорези 2, через которые воздух поступает в полость Б и клапан начинает быстро открываться за счет давления на полную площадь дифференциального поршня.

Для закрытия клапана управляющий воздух из воздухораспределителя подается в полость В; одновременно полости А и Б сообщаются с атмосферой. Клапан начинает закрываться за счет воздействия воздуха на поршень 3. Перед посадкой клапана на седло управляющий поршень 4 отсекает поступление воздуха в полость В, и закрытие осуществляется путем воздействия воздуха на поршень 4; одновременно малый поршень 3 разобщает полость Б с атмосферой. Оставшийся в полости Б воздух по каналам К перетекает в полость В, что обеспечивает торможение и мягкую посадку клапана на седло.

Надежность пуска зависит от следующих факторов:

· Степень износа цилиндро-поршневой группы и, в первую очередь, поршневых колец.

· Тепловое состояние двигателя перед пуском.

· Давление пускового воздуха.

· Состояние топливовпрыскивающей аппаратуры, давление распыливания и величина цикловой подачи при пуске.

При пуске холодного двигателя от сжимаемого в цилиндрах воздуха отбирается большое количество тепла, в итоге температура и давление в цилиндре могут оказаться низкими и недостаточными для самовоспламенения впрыскиваемого топлива. Приходится долго раскручивать двигатель на воздухе, подаваемое топливо, не воспламеняясь, скапливается в цилиндре и при воспламенении очередной порции топлива в реакцию сгорания вовлекается ранее не сгоревшее топливо. Это приводит к чрезмерному росту давлений в цилиндре, подрываются предохранительные клапаны, увеличиваются механические нагрузки на подшипники, донышки поршней и крышек цилиндров. Известны случаи появления в них трещин. К подобным явлениям приводит также пуск двигателя при низких давлениях пускового воздуха. Скорость вращения его на воздухе мала, увеличиваются потери сжимаемого воздуха через неплотности поршневых колец, давления и температуры в конце сжатия оказываются недостаточными для надежного самовоспламенения. Этому также способствует низкое давление распыливания, создаваемое ТНВД при низких оборотах.. К взрывам в цилиндрах может приводить также чрезмерно большая цикловая подача топлива, поступающего в цилиндр при совмещенном пуске.
