Приложение А. Измерение вала с помощью микрометра и концевой меры: ⇐ ПредыдущаяСтр 4 из 4
Измерение вала с помощью микрометра и концевой меры: Микрометр – является измерительным прибором, предназначенным для измерения охватываемых линейных размеров с точностью до 0,01 мм. Микрометры, как правило, применяются для измерения определённого диапазона размеров (например, от 0 до 25 мм, от 25 до 50 мм, от 50 до 75 мм и.т.д). При отсутствии микрометра необходимого типоразмера необходимый размер можно измерить с помощью микрометра большего типоразмера и концевой меры. Концевая мера ‑ проверочная мера длины (эталон) с постоянным значением размера между двумя взаимно параллельными измерительными плоскостями, выполненная из прямоугольного параллелепипеда или кругового цилиндра, с достаточно точным (класс точности 1 или 2) размером между измеряемыми поверхностями. Для измерения диаметра вала между губками микрометра 1 помещают вал 2 и концевую меру 3 как показано на рисунке А1. Вращая за головку I микрометра 1, постепенно сдвигают губки микрометра до тех пор, пока головка I не начнет проворачиваться с характерными щелчками. После этого по шкале II микрометра 1 фиксируют значение измеренного размера L. Значение диаметра вала d определяется разностью между размером L и длиной концевой меры l, обозначенной на концевой мере 3. Измерения проводят в двух взаимно перпендикулярных плоскостях вала.
1 – вал; 2 – микрометр; 3 – мера концевая Рисунок А1 ‑ Измерение диаметра вала с помощью микрометра и концевой меры Измерение отверстия с помощью нутромера: Нутромер – является измерительным прибором, предназначенным для измерения охватывающих линейных размеров с точностью до 0,01 мм. Нутромер (рисунок А2) представляет собой стержень 1, с одной стороны которого располагается измерительная головка 2, а с другой индикатор часового типа 4. Для возможности измерения различных диаметров нутромер комплектуется несколькими сменными головками 4.

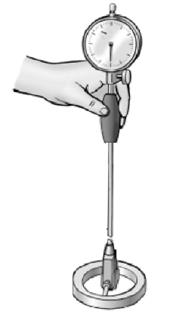

1 – стержень; 2 – измерительная головка; 3 – сменная головка; Рисунок А2 – Нутромер микрометрический НИ-18-50
Для измерения диаметра втулки используют сменную головку №7. Вначале измерений производится настройка нутромера на номинальный измеряемый диаметр D0. Измерительную головку 2 под наклоном примерно в 45…60º вводят со стороны сменной головки 3 в отверстие втулки, до тех пор пока она полностью не окажется в отверстии. Затем стержень нутромера выравнивают вертикально. При этом стрелка индикатора часового типа 4 поворачивается. При повороте стрелки вправо (по направлению вращения часовой стрелки) диаметр втулки определяют как сумму номинального измеряемого диаметра D0 и показания индикатора S по красной шкале; при повороте стрелки влево (против направления вращения часовой стрелки) диаметр втулки определяют как сумму номинального измеряемого диаметра D0 и показания индикатора S по чёрной шкале.
|
