Выбор программно-аппаратного комплекса
По результатам исследований для создания системы мониторинга радиоизлучений в районе железнодорожного вокзала города Владивостока был выбран программно-аппаратный комплекс RS Digital Mobile 12G.
Данный комплекс имеет самую низкую стоимость среди представленных. Также обладает вторым по величине динамическим диапазоном, причем разницей в 5 дБ по сравнению с первым можно пренебречь. Кроме того с помощью этого комплекса мы сможем охватить всю заданную территорию.
ДРСО.09.04/1-1.210402.65.002 ПЗ
| 2.3 Система мониторинга радиоизлучений в районе железнодорожного вокзала г. Владивостока
В результате проведенных исследований был обоснован выбор структуры системы, приведенной на рисунке 5. На этом рисунке отражено местоположение постов и предполагаемых зон риска.

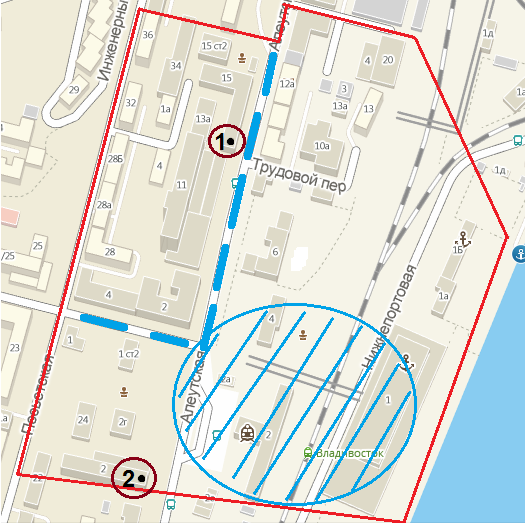

Рисунок 5 – Структура системы мониторинга: 1 – основной приемный пункт, 2 – резервный приемный пункт
Голубым цветом на данном рисунке представлены зоны риска.
Каждый приемный пункт состоит из ноутбука, системы радиосвязи и обнаружителя, в состав которого входит набор антенн, автономный источник питания и программное обеспечение проведения измерений и ведения базы данных. Структурная схема приемного пункта приведена на рисунке 6.
ДРСО.09.04/1-1.210402.65.002 ПЗ
|
Рисунок 6 – Структурная схема приемного пункта(А-антенна, М-модем, Н-ноутбук, АС-антенная система, О-обнаружитель, ИП-источник питания).
Таким образом, в этой главе была разработана система мониторинга радиоизлучений в районе железнодорожного вокзала города Владивостока, а именно:
- Проведен анализ методов обнаружения радиоизлучений на открытом пространстве с учетом рельефа местности;
- Проведен анализ средств обнаружения радиоизлучений;
- Разработана структура системы;
- Разработана структурная схема приемных пунктов.
В следующей главе будет рассчитан блок сопряжения с антенной.
ДРСО. 09. 04/1-1. 210402.65.003 ПЗ
| Богоутдинова Т.Е ТТ.Е ТО.П.
|
Расчет блока сопряжения и оценка эффективности разработанной системы мониторинга
| МГУ им. адм. Г.И. Невельского
|
2 ДРСО.09.04/1-1.210402.65.003 ПЗ
| РАСЧЕТ БЛОКА СОПРЯЖЕНИЯ И ОЦЕНКА ЭФФЕКТИВНОСТИ РАЗРАБОТАННОЙ СИСТЕМЫ МОНИТОРИНГА
3.1 Расчет блока сопряжения мобильного комплекса радиоконтроля «RS Digital Mobile 12G» с широкополосной антенной
|
