Копирование изображений на заготовку

Резчик-любитель, обладающий хорошим воображением, зрительной памятью и большим опытом работы, может резать изделие и без эскиза, но лучше все же работать по рисунку.

Рисунок-эскиз для плоскорельефной резьбы делают, как правило, в масштабе 1:1. Перенести его на заготовку (плиту, доску) сравнительно просто. Для этого накладывают на заготовку копировальную бумагу, затем рисунок, фиксируют его на заготовке и переводят, обводя линии изображения острием карандаша, ручки или заостренной палочкой (например, зубочисткой).

Конечно, переводить узор прямо из альбомов орнаментов или книг не стоит: страницы легко повреждаются, и книга теряет вид. Проще отсканировать нужную страницу или переснять на копировальном аппарате, в крайнем случае – аккуратно перенести с помощью копировальной бумаги. Полученной копией можно распоряжаться менее деликатно.

Чтобы изменить масштаб рисунка, проще всего воспользоваться современной техникой. Некоторые копировальные аппараты позволяют сразу изменить масштаб копируемого изображения. Ну а с помощью компьютера можно не только изменить пропорции рисунка, но и преобразить его до неузнаваемости! Подготовив картинку на экране, ее распечатывают и переводят на заготовку.

Если подобной техники в вашем распоряжении нет, рисунок в ином масштабе переносят на заготовку с помощью координатной сетки. Сначала покрывают рисунок сеткой, например, с шагом 1 см, затем наносят на заготовку сетку с шагом 2 см при масштабе 1:2 или с шагом 3 см при масштабе 1:3. Точки пересечения линий рисунка с линиями координатной сетки на эскизе переносят на заготовку и, ориентируясь по ним, наносят карандашом весь рисунок.

Для объемной резьбы сложное изделие эскизируют с разных сторон, но не менее чем с двух: вид спереди и сбоку. На заготовку в виде правильного параллелепипеда переносят эскизы в масштабе 1:1 с помощью копировальной бумаги, увязав их положение относительно друг друга по линиям основания заготовки и ее боковым граням.

Сначала на заготовку переносят эскиз вида спереди по линии основания и передней плоскости заготовки. Этим же способом рисунок переносят с эскиза бокового вида. Затем выбирают характерную точку, общую для видов спереди и сбоку, и от нее к основанию заготовки на обеих плоскостях вычерчивают перпендикуляры. Для удобства в работе координатную сетку обозначают по ширине цифрами, по высоте – строчными буквами, а по глубине – прописными буквами.

Если заготовка изделия имеет форму, отличную от параллелепипеда (цилиндр, конус и др.), координатную сетку наносят на рабочую доску, закрепляют на ней заготовку и переносят на последнюю линии координатной сетки. В этом случае перенос точек пересечения рисунка эскиза с линиями координатной сетки выполняется так же, но прорисованный на фигурной плоскости заготовки рисунок отличается от прямоугольного.

Координатную сетку на заготовку можно наносить вместо чертилки рейсмусом с карандашом и плоскостным угольником. Горизонтальные линии координатной сетки легко наносят рейсмусом с рабочей доски или с ровной плоскости верстака. Затем наносят вертикальные линии этим же рейсмусом, но с вертикальной поверхности плоскостного угольника, закрепленного на рабочей доске или на верстаке с помощью струбцины или шурупов.

Координатная сетка на заготовке служит средством контроля работы резчика, поэтому ее сохраняют, восстанавливая каждый раз части линий на обработанном участке до тех пор, пока не будет вырезана окончательная форма изготавливаемого изделия.

Обработку заготовки для объемной резьбы начинают с вырезания фигуры по внешнему контуру рисунка в прямоугольных проекциях. Сначала вырезают контур проекции рисунка – вид спереди, затем – сбоку. Чтобы не допустить искажения фигуры или контура, резчик должен строго следить за своевременным восстановлением координатной сетки. Срезав древесину с определенной части линии или рисунка на заготовке, резчику необходимо тут же восстановить ее, соединив карандашом нетронутые части линии.

Перенос изображения с объемного эскиза на заготовку изделия мало чем отличается от предыдущего способа. Объемный эскиз из пластилина закрепляют на подставке – доске с координатной сеткой. На эскизе прочерчивают вертикальные и горизонтальные линии координатной сетки с помощью рейсмуса и плоскостного угольника. На заготовку наносят координатную сетку в принятом масштабе и переносят на нее рисунок, прорисованный карандашом. Опорными являются точки пересечения характерных деталей рисунка с линиями координатной сетки, которая нужна в процессе обработки заготовки до полного выявления формы изделия.

Еще одним способом переноса изображения на заготовку является использование шаблонов. Картонный шаблон позволяет точно, без отклонений копировать контурные линии на древесине. С его помощью можно контролировать процесс исполнения изделия в натуре, особенно когда элементы композиции повторяются. Передвижение шаблона по доске обеспечивает возможность оставления пороков древесины за пределами изделия. Кроме того, наборы шаблонов помогают в разработке орнаментов начинающим резчикам.

Выполнить шаблон можно из ватмана, тонкого, но плотного картона, оргалита, листового полистирола, прозрачной пленки или других материалов в зависимости от того, насколько часто он будет использоваться. Работу выполняют так:

– переводят изображение на материал шаблона (пленку, ватман, картон);

– закрепляют рисунок на доске, фанере кнопками;

– контуры изображения прорезают насквозь резаком, а некоторые изогнутые линии пробивают полукруглыми стамесками различного радиуса, при необходимости оставляют соединительные мостики;

– вспомогательные линии прокалывают шилом для нанесения по проколам пунктирных линий на дереве карандашом;

– снимают шаблон, проклеивают вырезанные линии, обрабатывают неровности обреза, если они есть. Следует помнить, что неровные и необработанные края шаблона отрицательно влияют на качество перевода контуров изображения на древесину.

По мере накопления подобных шаблонов их отдельные элементы можно использовать при разработке новых орнаментов.

И наконец, перенести изображение на древесину можно с помощью приспособления, несправедливо забытого в век компьютерных технологий – пантографа. Этот прибор для перерисовки (копирования) рисунков, чертежей в увеличенном или уменьшенном масштабе был изобретен еще в 1630 г. Его название происходит от двух греческих слов: pantos – весь (все) и grapho – пишу, то есть «все пишу». К основным достоинствам этого прибора можно отнести простоту конструкции и достаточно высокую точность рисунка, а также быстроту выполнения работы. К сожалению, в продаже его практически невозможно найти. В то же время изготовление самодельного пантографа несложно и доступно каждому. Размеры линеек здесь взяты оптимальные для большинства резчицких работ, а изготовление прибора из дерева делает его более легким, удобным в применении.

Преимуществом пантографа является не только простота его конструкции, но и то, что им можно копировать рисунки (независимо от размеров) из книг, газет, журналов, не повреждая страниц.

Пантограф состоит из 4 деревянных планок-линеек, скрепленных между собой шарнирно так, что они могут сдвигаться и раздвигаться, как гармошка. При работе пантографом «полюс» (иглу) закрепляют в одной точке, шпилем (отметчиком) ведут по заданной линии, а карандаш повторяет линии данного рисунка в заданном масштабе (рис. 10, а).

Чтобы изготовить пантограф, необходимо выпилить из фанеры толщиной 4 мм четыре линейки. Их размеры: длина – 630 мм, ширина – 12 мм. На всех линейках делают разметку следующим образом: отступают от каждого края каждой линейки по 15 мм, тогда между отметками на линейке будет расстояние 600 мм – это рабочая часть линейки (рис. 10, б). Отмеченные точки обозначают буквами: одну точку буквой Н («начало»), другую – буквой К («конец»). Далее делаем несложный расчет: 600 мм – величину рабочей части линейки – последовательно делим на нужную нам степень увеличения (уменьшения) 1,25; 1,5; 2; 3; 4; 5; 6; 7 раз и т. д. При этом соответственно получаем величины: 600 мм: 1,25 = 480 мм, 600 мм: 1,5 = 400 мм, 600 мм: 2 == 300 мм, 600 мм: 3 = 200 мм, 600 мм: 4 = 150 мм, 600 мм:: 5 = 120 мм, 600 мм: 6 = 100 мм. Все полученные величины откладывают на всех линейках от первой отметки (точки Н) и у каждой отметки пишут цифру делителя. Это будет величина степени увеличения или уменьшения рисунка. Цифры можно написать краской, но лучше их выжечь электровыжигателем.

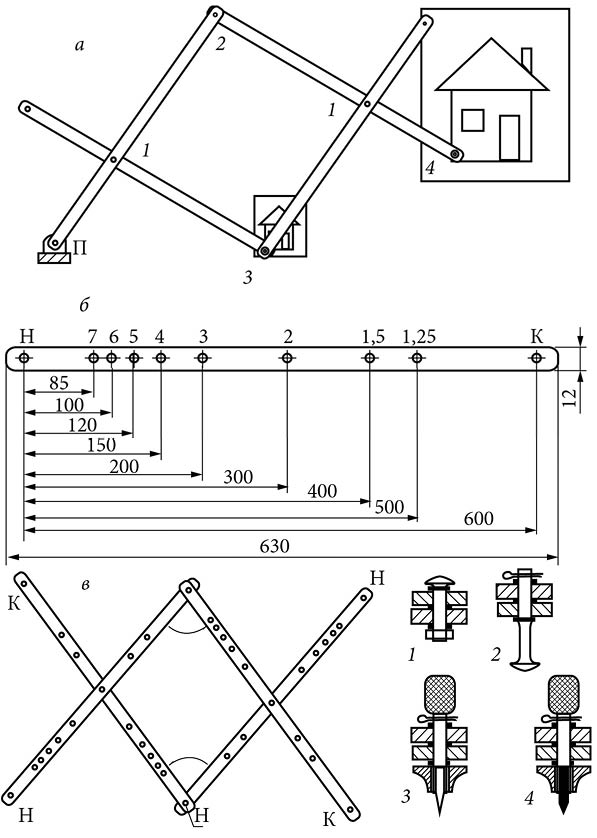

Рис. 10. Самодельный пантограф: а – схема работы пантографа; б – чертеж линейки; в – схема соединения пар линеек пантографа: 1 – шарнирный узел; 2 – шарнирный узел с поддержкой; 3 – пишущий узел с отметчиком; 4 – пишущий узел с грифелем.

В отмеченных на линейках точках просверливают отверстия диаметром 2–4 мм для болтиков, которыми будут соединены линейки. Диаметр отверстий у крайних точек Н и К – 5 мм. Далее шарнирно соединяют линейки попарно, причем на одной линейке для соединения берут точку Н, а на другой – точку К. Одну пару соединяют длинной осью с круглой шляпкой, которая будет скользить по столу, поддерживая узел на весу. Такую ось можно выточить из стали или латуни или использовать винт М5 с полукруглой головкой. Между рейками, а также под головку винта и под гайку или шплинт нужно подложить шайбы, чтобы при работе узел не заедал – от этого зависит аккуратность копирования. Начало одной из линеек (отверстие Н) будет «полюсом» – точкой крепления пантографа к столу. Закрепить пантограф в этой точке можно обычным шурупом, а если жалко портить стол, придется изготовить переходник со струбциной, к которому и будет прикручиваться пантограф.

Вторую пару линеек соединяют узлом, в качестве которого удобнее всего использовать пишущий узел циркуля. Таких узлов понадобится два (второй размещают на свободном конце линеек первой пары). Сверху к этим узлам желательно приделать небольшие ручки из дерева или резины (например, надеть на ось узла обычный ластик).

После этого пары линеек соединяют вместе болтиками в соответствии с необходимым масштабом увеличения (уменьшения) рисунка. Для этого линейки первой пары соединяют с линейками второй пары в местах отверстий с одинаковыми обозначениями – тогда в центре пантографа получается фигура подвижного прямоугольника (параллелограмма) или квадрата (ромба). В центральный пишущий узел 3 – «отметчик» – вставляют заостренную палочку, а еще лучше – закругленный зубец пластмассовой расчески (он не будет царапать и рвать бумагу). В другой пишущий узел 4 вставляют грифель, который и будет рисовать копию нужного изображения.

Таким образом, в точке Н первой линейки первой пары находится «полюс» пантографа, свободно прикрепленный к столу (точка П). В точке шарнирного соединения второй пары линеек (центр всего устройства) – «отметчик», а в точке К второй линейки первой пары – карандаш. Рисунок, с которого снимают копию, располагают там, где находится «отметчик», а чистый лист бумаги кладут туда, где находится карандаш. Конечно, предварительно нужно проверить, чтобы «отметчиком» можно было обвести весь рисунок, а чистый лист бумаги взять такого размера, чтобы на нем поместился рисунок в увеличенном виде. После этого листы бумаги следует закрепить на столе кнопками.

Теперь шпилем для обводки («отметчиком») ведут по контуру рисунка, а карандаш автоматически повторяет движения и делает рисунок на бумаге. Если же нужно получить изображение в уменьшенном масштабе, следует поменять местами «отметчик», карандаш и листы бумаги.

По окончании копирования с помощью пантографа обычно следует поправить выполненный рисунок, а именно: повторно провести все прямые линии, пользуясь линейкой, а окружности – с помощью циркуля. Именно такие линии обвести совершенно ровно обычно не получается.

Работу по копированию рисунка можно выполнить двумя способами. Первый: пальцы правой руки рисующего держат «отметчик». Им ведут по линии рисунка – тогда около карандаша на линейке должен находиться груз (гайка, свинцовая накладка), чтобы карандаш прижимало к бумаге. В этом случае по завершении каждой линии надо следить, чтобы карандаш отрывался от листа с копией, чтобы разные линии не сливались. Другой вариант: рукой держать линейку с карандашом (прижимают карандаш к бумаге) и следить за правильным ходом «отметчика» по линии рисунка. В этом случае груз на линейке не нужен.

Размеры линеек пантографа можно изменить, сделать меньше – например, сделать длину не 630 мм, как было указано выше, а меньше – 280 мм или 330 мм, то есть рабочая сторона линейки в этих случаях будет соответственно равна 250 мм или 300 мм. С пантографом такого размера можно будет сделать увеличение до 4 раз. В этом случае расчеты отверстий на линейках делают аналогично описанным выше.
