Хід роботи

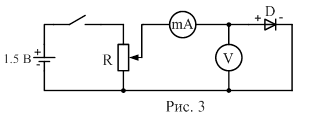

1. Зберіть електричне коло за схемою рис. 3. На цій схемі діод увімкнуто в прямому напрямку. Прилад для вимірювання сили струму – міліамперметр на струм до 300 мА, вольтметр з межею вимірювання 0.5 В. Повзунок потенціометра R має бути в нижньому (на схемі) положенні.

2. Після перевірки схеми викладачем замкніть коло і, змінюючи напругу від 0 В через 0.02 В, записуйте значення сили струму через діод. Обережно! Струм через діод не повинен перевищувати 300 мА! Запис зручно оформити у вигляді таблиці 1.

Таблиця 1

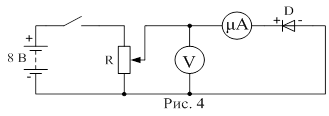

3. Розімкніть коло і відключіть джерело живлення. Зберіть схему за рис. 4. Зворотній струм вимірюється мікроамперметром, напруга на діоді – вольтметром з межею вимірювання 5 В.

4. Після перевірки схеми викладачем замкніть коло і, змінюючи напругу від 0 до 5 В через 1 В, записуйте покази мікроамперметра. Запис зручно оформити у виді таблиці 2.

Таблиця 2

5. За даними дослідів побудуйте графік залежності сили струму від прикладеної напруги (ВАХ). Масштаб для графіка виберіть згідно рис. 5 (для прямого струму в 1 см – 10 мA, для зворотнього в 1 см – 10 мкA, для прямої напруги в 1 см – 0.1 В, для зворотньої в 1см – 1 В).
