Сбор нагрузок, статический расчет

⇐ ПредыдущаяСтр 17 из 19Следующая ⇒



Исходя из конструкции покрытия к данным представленым в табл 1, добавим собственный вес прогонов и домножим на ширину грузовой площади, равной расстоянию между прогонами 1,3 м.



Таблица 2.



№ Наименование нагрузки В раб.пл qн γf qр
м кг/м   кг/м
  Рулонная мягкая кровля     1,3 3,6 1,3 5,07
  Защитный слой 0.019     1,3 8,4 1,1 9,27
  Рабочий слой 0.025     1,3 11,5 1,1 12,68
5кр Прогон (3 доски 0.06Х0.225)     ------- 28,7 1,1 31,59
5ср Прогон (2 доски 0.06Х0.225)     ------- 19,1 1,1 21,06
  Снег (врменная) 1,3   1,6
Итого 1+2+3+5кр+4 247,77   370,61
Итого 1+2+3+5ср+4 239,67   360,08

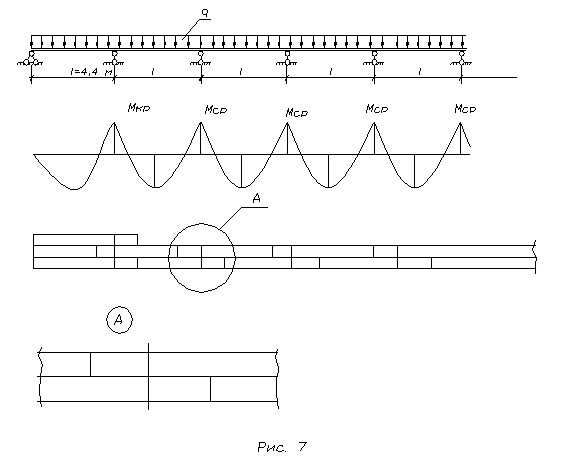

Расчетная схема прогона - неразрезной многопролетный досчатый спаренный прогон, длинной, равной 11*В=11*4,4=44м. Схема работы неразрезного прогона – равнопрогибная.





Максимальный изгибающий момент момент над второй от края опоре:

Над средними опорами момент:

Расчет проведем для двух моментов: над первой с края опоре Мкр и для всех средних прогонов Мср.

Так как то сечение прогона расчитывается на косой изгиб. Нормальная составляющая к скату:

Скатная составляющая (вдоль ската кровли):



Тогда:

Для вторых с края опор: Расчетное значение нагрузок:

Нормативное значение нагрузок:

Для средних опор: Расчетное значение нагрузок:

Нормативное значение нагрузок:

Моменты над вторыми с края опорами (расчетные)

Моменты над средними опорами (расчетные):
