Поверка прогиба панели

При неравномерно приложенной нагрузке может произойти смещение продольных кромок панелей относительно друг друга. Для предотвращения повреждения рулонного ковра продольные кромки стыкуются в четверть и сшиваются гвоздями (рис.3).

Рис. 3. Стык панелей воль ската.

Разрыв рулонного ковра может произойти и над стыками панелей в местах их опирания на главные несущие конструкции. Над опорой происходит поворот кромок панелей и раскрытие шва:

,

где h_оп =15,8см - высота панели на опоре

o - угол поворота опорной грани панели

Для предупреждения разрыва рулонного ковра опорные стыки панелей необходимо устраивать с компенсаторами в виде отрезков стеклопластиковых волнистых листов толщиной 5мм при волне 50´167мм. Отрезки прибиваются гвоздями к опорным вкладышам и сверху покрываются рулонным ковром (рис.4).

Рис.4. Стык панелей на опоре.

Такие компенсаторы создают каналы, необходимые для вентиляции внутреннего пространства покрытия.

Компенсатор, работая в пределах упругости материала, должен допускать перемещения опорных частей панели, связанные с поворотом торцевых кромок панелей и раскрытием швов.

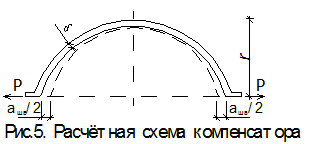

Произведём расчёт компенсатора при a_шв=0,1см ( рис. 5).

Перемещение конца компенсатора при изгибе панели:

В этой формуле P× r – изгибающий момент в компенсаторе при его деформировании, который выражается через напряжение:

Из этих выражений получим формулу для проверки нормальных напряжений в волнистом компенсаторе:

,

где - ширина раскрытия шва

Е_ст =30000кгс/см² – модуль упругости полиэфирного стеклопластика

(прил 4, табл.8) [1]

d_ст =0,5см – толщина листа стеклопластика

r =5cм – высота волны

R_ст =150кгс/см² – расчётное сопротивление стеклопластика (прил.4, табл.7) [1]

Вывод:

Условие прочности и жесткости панели выполняется. Запас по деформациям составляет 50%. В целях экономного расхода материала панели можно уменьшить высоту сечения деревянных досчатых продольных ребер.
