П.4.1. Посадки с зазором

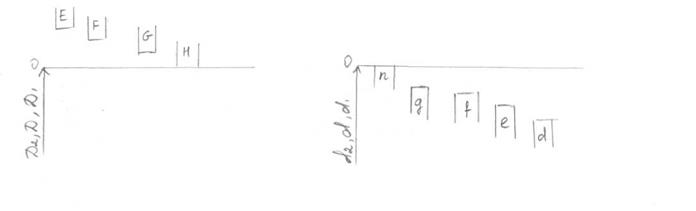

1. Основные отклонения.

предусмотрено 5 основных отклонений (d, t, f, g, h) для наружной и 4 остальных отклонения (E, F, G, H) для внутренней резьбы.

Основные отклонения E, F установлены только для специального применения при значительных толщинах слоя защитного покрытия.

2. Ряды точности - степени точности.
Для диаметра болта:

-наружного 4, 6, 8

-среднего 3 – 10 (для пластмасс)

для диаметра гайки:

- Внутреннего 4 – 8

- Среднего 4 – 9

3. Длина свинчивания

S - короткие < N

N - нормальные (2,24 Pd^0,2 – 6,7 Pd^0,2)

L > N

4. Классы точности: условное понятие, для сравнительной оценки
точности резьбы.

- точный - когда требуется малые колеб-я нар. Или ответст-ых,
статически нагр-ых.

- Средний - для резьб общего применения

- Грубый - нар-мых на горячекат-ых загот-ах.

5. Допуски резьбы.

Основным рядом допусков для всех диаметров принят ряд ст. точности 6.

d - ср. геометрч. крайних значений интервала номин. знач.

Допуски остальных ст. точности определяются умножением допуска ст. точн.

6 на след. коэф-ты.

При одной и той же степени точности резьбы допуск ТD2,на 1/3 больше допуска Td2.

6.Поля допусков резьбовых элементов.

Поле допуска диаметра - сочетание основного отклонения с допуском по принятой ст. точности.

Поле допуска резьбы - сочетание поля допуска диаметра выступов (). Предпочтительно следует сочетать поля допусков одной степени точности. 6H/6g- наиболее распространенная (наиб, зазор).

7. Обозначение резьбовых элементов и посадок метрической резьбы.

Для наружной резьбы болта: M20×0,75LH-7g6g-15

Для внутренней резьбы гайки: M20×0,75LH-4H5H-10

а) указание о виде резьбы (М- метрическая);

б) значение номин. Диаметра, т. е. нар. Диаметра (d, D);

в) значение шага, если он мелкий (крупный не указ.);

г) специально указывается LH, если резьба левая;

д) поле допуска на привед. средний диаметр (d2 или D2);
е)поле допуска на диаметр выступов (d или D1);

ж) значение длины свинчивания (l), если она не N.

Сокращенно: для нар.резьбы М40-6g

для внут.резьбы М40-6Н

Данные о точности резьбового сопряжения: в числителе - точность внутр.

Резьбы - гайки, а в знаминателе - требования к точности нар. рез. поверхности — болта.

Полное обозначение резьбового сопряжения: M20×0,75LH-4H5H/7g6g-15

Сокращенное: M20-7H/6g
