Общие положения. 2. 1. В соответствии с Правилами технической эксплуатации железных дорог Российской Федерации (далее ПТЭ) каждая колесная пара должна удовлетворять требованиям

2.1. В соответствии с Правилами технической эксплуатации железных дорог Российской Федерации (далее ПТЭ) каждая колесная пара должна удовлетворять требованиям настоящей Инструкции. Колесные пары ТПС с подшипниками качения должны также удовлетворять требованиям действующей Инструкции по содержанию и ремонту узлов с подшипниками качения локомотивов и моторвагонного подвижного состава.

Колесные пары ТПС, эксплуатирующегося со скоростями свыше 140 км/ч должны, кроме того, удовлетворять требованиям действующей Инструкции по техническому обслуживанию и эксплуатации сооружений, устройств подвижного состава и организации движения на участках обращения скоростных пассажирских поездов.

Изготовление и ремонт ведомых зубчатых колес тяговых редукторов с упругими резинометаллическими элементами, узлов и деталей приводов колесных пар с опорно-рамным и опорно-осевым подвешиванием тяговых электродвигателей должны производиться согласно требованиям соответствующих действующих чертежей, правил ремонта, технологических инструкций, ремонтных руководств и ГОСТ 11018.

Выполнение требований указанной технической документации обязательно для всех работников, связанных с формированием, освидетельствованием, ремонтом и эксплуатацией колесных пар.

2.2. Каждая колесная пара должна иметь на оси четко поставленные знаки о времени и месте формирования, полного освидетельствования и клейма о приемке ее при формировании и полном освидетельствовании. Элементы колесной пары должны иметь знаки и клейма, установленные соответствующими стандартами, техническими условиями и настоящей Инструкцией. После ремонта в странах СНГ и Латвии допускается эксплуатация колесных пар и их отдельных элементов без клейма «Серп и молот» при наличии остальных предусмотренных клейм (раздел 8).

2.3. Колесные пары должны подвергаться осмотру под ТПС, обыкновенному и полному освидетельствованию, в соответствии с порядком, установленным настоящей Инструкцией.

2.4. Полное освидетельствование должно производиться на заводах и в локомотивных депо, имеющих разрешение МПС и обязательный минимум оборудования, приспособлений, средств измерений и контроля согласно приложениям 1 и 2.

2.5. Ответственность за содержание инструментов и средств измерений в исправном состоянии, а также за своевременную поверку (калибровку) средств измерений возлагается на начальника колесного цеха или мастера, руководящего ремонтом и формированием колесных пар.

Контроль за организацией и своевременностью поверки (калибровки) средств измерения осуществляется:

на заводе — начальником отдела технического контроля;

в депо — главным инженером или заместителем начальника депо по ремонту.

(В редакции указания МПС России от 23.08.2000 № К-2273у)

2.6. Состояние оборудования, приспособлений и инструмента для ремонта (освидетельствования) колесных пар, а также соблюдение требований настоящей Инструкции на заводах и в депо ежегодно должно проверяться комиссиями под председательством главного инженера (или его заместителя — на заводе) с участием ОТК и приемщиков локомотивов (инспекторов-приемщиков на заводе).

(В редакции указания МПС России от 23.08.2000 № К-2273у)

2.7. Элементы каждой колесной пары в депо и на заводах должны проверяться магнитным и ультразвуковым дефектоскопами в сроки, установленные настоящей Инструкцией, с соблюдением требований действующих инструкций, инструктивных указаний и руководств по ультразвуковой дефектоскопии и магнитному контролю.

Проверки элементов колесных пар должны выполняться дефекто-скопистами, выдержавшими испытание на право контроля деталей ТПC. Комплексные проверки дефектоскопии элементов колесных пар должны периодически (не реже I раза в год) проводить контрольные мастера ОТК, заводские инспектора-приемщики и приемщики локомотивов, где они есть.

Результаты проверок должны регистрироваться в соответствующей документации.

(В редакции указания МПС России от 23.08.2000 № К-2273у)

2.8. В пунктах формирования, ремонта и эксплуатации колесных пар должны вестись книги, журналы, ведомости по учету, ремонту (освидетельствованию) колесных пар по установленным МПС формам, а также паспорта колесных пар ТПС. Эти документы должны разборчиво заполняться только чернилами и подписываться ответственными лицами. Исправления допускаются только красными чернилами за подписью лица, внесшего исправление с расшифровкой фамилии и инициалов.

2.9. Технический паспорт установленной МПС формы (приложение 8) должен составляться на каждую вновь сформированную колесную пару ТПС. Номер паспорта должен соответствовать номеру оси колесной пары.

Технические характеристики вновь сформированной колесной пары, должны быть занесены в паспорт за подписью начальника или мастера отдела технического контроля завода-изготовителя и инспектора-приемщика (приемщика локомотивов) и заверены печатью. В дальнейшем в паспорт заносят все данные, связанные с эксплуатацией и ремонтом колесной пары.

При отсутствии технического паспорта подкатка колесной пары под ТПС запрещается. Паспорт подкаченной колесной пары должен храниться в паспорте ТПС.

При замене оси колесной пары в паспорте должен быть зачеркнут номер замененной оси и красными чернилами внесен номер новой оси.

(В редакции указания МПС России от 23.08.2000 № К-2273у)

2.10. В случае утери паспорта колесной пары выписывается дубликат при одном из видов освидетельствования колесной пары до смены элементов на основании имеющихся на них клейм, а также проведения обмеров для занесения в дубликат паспорта необходимых данных согласно форме, приведенной в приложении 8.

В верхнем правом углу паспорта должна быть запись «Дубликат». Дубликат паспорта подписывается:

на заводе — начальником отдела технического контроля и заводским инспектором-приемщиком;

в депо — заместителем начальника депо по ремонту и приемщиком локомотивов.[1]

Подписи заверяются печатью предприятия с указанием даты выписки дубликата.

2.11. Сварочные работы на колесных парах необходимо производить в соответствии с требованиями действующих инструктивных указаний по сварочным работам при ремонте ТПС.

Сварочные работы должны выполняться сварщиками, сдавшими испытания на право производства этих работ.

(В редакции указания МПС России от 23.08.2000 № К-2273у)

2.12. Запрещается подкатывать под ТПС и эксплуатировать колесные пары, не отвечающие требованиям настоящей Инструкции.

ТЕХНИЧЕСКОЕ СОДЕРЖАНИЕ И ОСНОВНЫЕ ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К КОЛЕСНЫМ ПАРАМ В ЭКСПЛУАТАЦИИ

3.1. Колесные пары для определения их технического состояния и пригодности к эксплуатации подвергаются осмотру с регистрацией в книге формы ТУ-28:

— под ТПС — при всех видах технических обслуживании и текущих ремонтов ТР-1, ТР-2, каждой проверке ТПС в эксплуатации;

— при первой подкатке под ТПС новой колесной пары (после формирования) и после производства полного освидетельствования, если после них прошло не более 2 лет. При этом проверка даты формирования и освидетельствования производится по клеймам на торце (бурте) оси;

— после крушений, аварий, схода с рельсов, если отсутствуют повреждения элементов колесной пары, требующие их замены.

(В редакции указания МПС России от 23.08.2000 № К-2273у)

3.2. Осмотр колесных пар под ТПС должны производить:

— машинист — при каждой приемке ТПС (локомотивов в доступных местах, моторвагонного подвижного состава в доступных местах по доступной осмотру стороне); в эксплуатации при стоянках локомотивов на станциях и в пунктах оборота; при техническом обслуживании ТО-2 моторвагонного подвижного состава (в случае производства последнего локомотивными бригадами);

— мастер — при техническом обслуживании ТО-3 ТПС;

— мастер или бригадир (где смены слесарей возглавляет бригадир) — при техническом обслуживании ТО-2 ТПС (по мотор-вагонному подвижному составу — в случае производства ТО-2 ремонтными бригадами пункта технического обслуживания);

— мастер и приемщик локомотивов — при техническом обслуживании ТО-4, ТО-5, текущих ремонтах ТР-1 и ТР-2 ТПС, при первой подкатке новых колесных пар.

3.3. При осмотре колесных пар проверять:

— на бандажах и ободьях цельнокатаных колес — отсутствие трещин, ползунов (выбоин), плен, раздавленностей, вмятин, отколов, раковин, выщербин, ослабления бандажей на ободе центра (остукиванием молотком), сдвига бандажа (по контрольным меткам на бандаже и ободе центра), предельного проката (предельной высоты гребня) или износа, вертикального подреза гребня, ослабления бандажного кольца, опасной формы гребня и остроконечного наката, являющегося признаком возможности опасной формы гребня.

Предельный прокат (предельная высота гребня) и наличие опасной формы гребня проверяются шаблоном УТ-1 при технических обслуживаниях ТО-2 (при их выполнении в крытых помещениях), ТО-3, ТО-4, ТО-5, текущих ремонтах ТР-1, ТР-2 и ежемесячных обмерах колесных пар. Допускается при проведении технического обслуживания ТО-2 (для МВПС — ремонтными бригадами) контролировать опасную форму гребня шаблоном ДО-1. После выявления колес с опасной формой гребня с помощью этого шаблона необходимо шаблоном УТ-1 измерить величину этого параметра и по результатам этого измерения принимать решение о допуске их к эксплуатации или о назначении ремонта;

• на колесных центрах, цельнокатаных колесах и ступицах дискового тормоза — отсутствие трещин в спицах, дисках, ступицах, ободьях, признаков ослабления или сдвига ступиц на оси;
• на открытых частях осей — отсутствие поперечных, косых и продольных трещин, плен, протертых мест, электроожога и других дефектов;
• отсутствие нагрева букс;
• состояние зубчатой передачи тяговых редукторов ТПС (при текущих ремонтах, когда это предусмотрено по циклу);
• отсутствие нагрева моторно-осевых подшипников, опорных подшипников тяговых редукторов при постановке ТПС на смотровую канаву.

(В редакции указания МПС России от 23.08.2000 № К-2273у)

3.4. В соответствии с ПТЭ номинальное расстояние между внутренними гранями колес у ненагруженной колесной пары должно быть 1440 мм. У локомотивов и вагонов, обращающихся в поездах со скоростью:

— до 120 км/ч отклонения допускаются в сторону увеличения и уменьшения не более 3 мм;

— от 120 км/ч до 140 км/ч отклонения допускаются в сторону увеличения не более 3 мм и в сторону уменьшения не более 1 мм.

3.5. В соответствии с ПТЭ запрещается выпускать из ТО-2, ТО-3, текущих ремонтов и допускать к следованию в поездах подвижной состав с трещиной в любой части оси колесной пары, ободе, диске, спице, ступице и бандаже, а также при следующих износах и повреждениях колесных пар, нарушающих нормальное взаимодействие пути и подвижного состава.

(В редакции указания МПС России от 23.08.2000 № К-2273у)

3.5.1. При скоростях движения до 120 км/ч:

— при прокате по кругу катания у локомотивов, а также у моторвагонного подвижного состава дальнего следования — более 7 мм, у моторвагонного подвижного состава в поездах местного и пригородного сообщения — более 8 мм;

— при высоте гребня бандажа, измеряемого шаблоном УТ-1, более 37 мм или менее 27 мм для колес локомотивов с профилем по рисунку 15; более 35 мм или менее 27 мм для колес локомотивов с профилями ДМеТИ и МВПС дальнего сообщения; более 36 мм или менее 27 мм для МВПС местного и пригородного сообщения; более 39 мм или менее 27 мм для колес локомотивов с профилем Зинюка-Никитского;

— при толщине гребня более 33 мм или менее 25 мм, измеряемой на расстоянии 20 мм от вершины гребня — для колес локомотивов

— при толщине гребня более 34 мм или менее 25 мм, измеряемой шаблоном УТ-1 в сечении гребня, расположенном на расстоянии 13 мм от поверхности круга катания колеса.

(В редакции указания МПС России от 23.08.2000 № К-2273у)

3.5.2. При скоростях движения от 120 км/ч до 140 км/ч:

— при прокате по кругу катания у локомотивов, моторвагонного подвижного состава более 5 мм;

— при высоте гребня бандажа, измеряемого шаблоном УТ-1, более 35 мм или менее 27 мм для колес локомотивов с профилем по рисунку 15; более 33 мм или менее 27 мм для колес локомотивов с профилями ДМеТИ и МВПС; более 37 мм или менее 27 мм для колес локомотивов с профилем Зинюка-Никитского;

— при толщине гребня более 33 мм или менее 25 мм, измеряемой на расстоянии 20 мм от вершины гребня — для колес локомотивов с чертежной высотой гребня 30 мм и на расстоянии 18 мм от вершины гребня колес с чертежной высотой гребня 28 мм;

— при толщине гребня более 34 мм или менее 25 мм, измеряемой шаблоном УТ-1 в сечении гребня, расположенном на расстоянии 13 мм от поверхности круга катания колеса.

3.5.3. При вертикальном подрезе гребня высотой более 18мм. Контроль вертикального подреза гребня бандажа и опасной формы гребня производится специальным шаблоном (рис. 1) и шаблоном ДО-1. Измерение опасной формы гребня у ТПС производится универсальным измерительным шаблоном УТ-1.

(В редакции указания МПС России от 23.08.2000 № К-2273у)

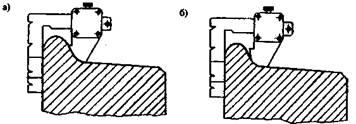

Рис. 1. Шаблон для контроля вертикального подреза гребня бандажа

а) Гребень бракуется

б) Гребень не бракуется

3.5.4. При ползуне (выбоине) на поверхности катания у локомотивов, моторвагонного подвижного состава более 1,0 мм.

При обнаружении в пути следования у прицепного вагона МВПС ползуна (выбоины) глубиной более 1,0 мм, но не более 2,0 мм, разрешается довести его без отцепки от поезда со скоростью не выше 100 км/ч до ближайшего локомотивного депо.

При наличии ползуна на колесных парах локомотивов и МВПС допускается их следование без отцепки от поезда до ближайшей станции со скоростью указанной в таблице 1, где колесные пары с ползунами должны быть заменены.

Таблица 1

В таблице 2 приведена длина ползуна в зависимости от его глубины и диаметра колеса.

Таблица 2

В миллиметрах

(В редакции указания МПС России от 23.08.2000 № К-2273у)

3.6. Запрещается выдавать в поезда ТПС с колесными парами, имеющими хотя бы один из следующих дефектов или отступлений:

— выщербину, раковину или вмятину на поверхности катания глубиной более 3,0 мм и длиной: у локомотива и моторного вагона более 10,0 мм, а у прицепного вагона более 25,0 мм;

— выщербину или вмятину на вершине гребня длиной более 4,0 мм;

— разницу прокатов у левой и правой стороны колесной пары более 2 мм;

— ослабление бандажа на колесном центре, зубчатого колеса на оси или ступице колесного центра, пальцев тягового привода в отверстиях приливов колесного центра, цельнокатаного колеса или колесного центра на оси;

— опасную форму гребня (параметр крутизны — менее 6,0 мм для профилей с чертежной высотой гребня 30 мм и более; и менее 5,5 мм — для профилей с чертежной высотой гребня 28,0), измеряемую универсальным шаблоном УТ-1;

— остроконечный накат гребня в зоне поверхности на расстоянии 2 мм от вершины гребня и до 13 мм от круга катания;

— толщину гребня более 23 мм и менее 21 мм у 2-й и 5-й колесных пар электровозов ЧС2, ЧС2т, ЧС4, ЧС4т (до № 263) при измерении на расстоянии 16,25 мм от вершины гребня и более 24 мм и менее 19,5 мм при измерении шаблоном УТ-1;

— острые поперечные риски и задиры на шейках и предподступичных частях осей;

— протертое место на средней части оси локомотива глубиной более 4,0 мм, а на оси моторвагонного подвижного состава — более 2,5 мм;

— местное или общее увеличение ширины бандажа или обода цельнокатаного колеса более 6,0 мм;

— ослабление бандажного кольца более, чем в 3-х местах: по его окружности суммарной длиной ослабленного места более 30 % общей длины окружности кольца — для локомотивов и более 20 % для МВПС, а также ближе 100 мм от замка кольца;

— толщину бандажей колесных пар менее (мм):

· электровозов, кроме ВЛ22 в/и*, ВЛ23, ВЛ8, ВЛ60 в/и — 45 (на ВЛ10, ВЛ11 в/и, ВЛ15, ВЛ80 в/и, ВЛ85 в бесснежное время по разрешению начальника дороги допускается — 40);

· электровозов В Л 22 в/и, В Л 23, ВЛ8, В Л 60 в/и и тепловозов с нагрузкой на ось 23 т и выше— 40;

· тепловозов с нагрузкой на ось менее 23 т — 36;

· моторных вагонов моторвагонного подвижного состава — 35;

— толщиной ободьев цельнокатаных колес менее (мм):

— тепловозов ТГМ (ТГМ-3, ТГМ-4, ТГМ-6) — 30;

— прицепных вагонов моторвагонного подвижного состава — 25;

— трещины в ободе, диске, ступице и бандаже колеса ТПС;

— кольцевые выработки на поверхности катания у основания гребня глубиной более 1,0 мм, на конусности 1:3,5 более 2,0 мм и шириной более 15,0 мм.

При наличии кольцевых выработок на других участках поверхности катания бандажа нормы браковки — как для кольцевых выработок, расположенных у гребня.

(В редакции указания МПС России от 23.08.2000 № К-2273у)

3.7. Обнаруженные дефекты при осмотре колесных пар под ТПС должны записываться в журнал технического состояния локомотива и в книгу записи ремонта.

3.8. У колесных пар ТПС на каждом техническом обслуживании ТО-3 и плановом ремонте, но не реже одного раза в течение календарного месяца производить измерения проката (высоты гребня), толщины бандажей (ободьев цельнокатаных колес), толщины гребней, параметра крутизны (опасной формы) гребня и диаметра бандажей (колес)**. В случае, если конструкция ходовых частей ТПС не позволяет производить непосредственное измерение диаметра бандажей без их демонтажа, допускается вместо обмера производить оценку диаметров расчетным способом, исходя из толщины бандажа и диаметра колесного центра. В случае обточки бандажей без выкатки и перенодкатки колесных пар измерения обточенных и замененных колесных пар проводятся как до, так и после обточки (переподкатки). Результаты замеров следует заносить в книгу в соответствии с формой, утвержденной МПС России. Замеры должны выполняться работником, назначенным начальником депо, после сдачи им экзаменов комиссии депо на знание настоящей Инструкции.

Периодичность контрольных обмеров колесных пар начальниками депо, их заместителями и приемщиками локомотивов устанавливается начальником службы локомотивного хозяйства в зависимости от положения с износом гребней бандажей в различных депо дороги.

(В редакции указания МПС России от 23.08.2000 № К-2273у)
