Характеристика турбины ПТ – 60/75 – 130/13





Отборы пара на регенеративные подогреватели и деаэратор:

1-й отбор нерегулируемый (ПВД-7) Р=4,41 МПа (45 ата), t=430оС.

2-й отбор нерегулируемый (ПВД-6) Р=2,54 МПа (26 ата), t=365оС.

3-й отбор регулируемый (ПВД-5) Р=1,27 МПа (13 ата), t=280оС.

4-й отбор регулируемый (деаэратор) Р=1,27/0,59 МПа (13/6 ата).

5-й отбор нерегулируемый (ПВД-4) Р=0,549 МПа (5,7 ата).

6-й отбор нерегулируемый (ПВД-3) Р=0,334 МПа (3,4 ата).

7-й отбор регулируемый (ПВД-2) Р=0,118 МПа (1,2 ата).

8-й отбор нерегулируемый (ПВД-1) Р=0,0059 МПа (0,06 ата) отключен.



Номинальные параметры пара в регулируемых отборах:



- производственный отбор Рп=1,27 МПа (13 ата), tп=280оС, массовый расход пара Dп=140 т/ч.

- теплофикационный отбор Рт=0,118 МПа (1,2 ата), tт=104оС, массовый расход пара Dт=100 т/ч.



Параметры пара в конденсаторе: Рк=2,94 кПа (0,03 ата), tк=23,8оС.

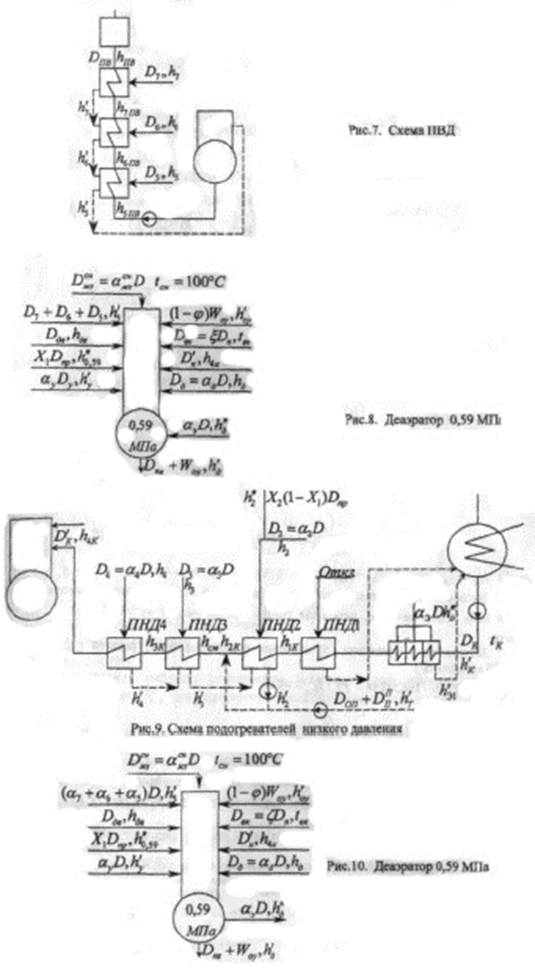

В рассматриваемом режиме работы турбины для увеличения коэффициента теплофикации принято давление пара в теплофикационном отборе ( Рт ) отличное от номинального и равное 0,206 МПа. (См. схему ТЭЦ рис.2)
