Монтаж кабелей питания

Кабель питания разрешается укладывать открыто, и крепить атмосфероустойчивыми

либо металлопластиковыми стяжками. При длине трассы до 60 м разрешается

прокладка кабеля сечением 6 мм2, а при длине трассы от 60 м до 100м только кабель

сечением 10 мм2.

Разрешается применение только экранированных кабелей. Для электроснабжения

радио-блоков RRUS используется не оконченный кабель, в связи с чем, для

обеспечения защитного заземления и молниезащиты необходимо заземлять оплётку

кабеля как минимум в двух местах (требования к установке такое же - как к любым

фидерным кабелям) - около RRUS (0,5…1,0 м перед RRUW) и перед вводом в

аппаратную (0,5…1,0 м от ввода кабеля в аппаратную). Количество и места установки

заземляющих устройств должны быть отображены в проектной документации.

Заземляющие устройства монтируются только на прямолинейных участках кабеля

питания. Запрещается установка заземляющих устройств на изгибе кабеля питания.

Токоотводы заземляющих устройств соединяются с магистралью заземления, при

этом тоководы должны быть направлены вдоль кабеля питания под углом не более

30o по направлению от антенны к аппаратной и не должны иметь перегибов,

скручивании, колец и т.д.

Крепление болтов заземления к магистрали для присоединения тоководов

заземляющих устройств необходимо выполнять посредством сварки. Место сварки

должно быть зачищено.

В случае, если условия сайта не позволяю выполнить сварочные работы допускается

выполнить соединение другим способом, обеспечивающим надежный контакт,

например:

· в плоских проводниках магистрали может быть просверлено отверстие под болт

заземления (места контакта должны быть зачищены от ржавчины и краски и при

этом допускается присоединение только одного заземляющего провода на один

болт);

· в случае если магистраль заземления выполнена стальным проводником

круглого сечения, могут использоваться крестовые зажимы с учетом

выполнения условий совместимости различных металлов исключающих

электрохимическую коррозию.

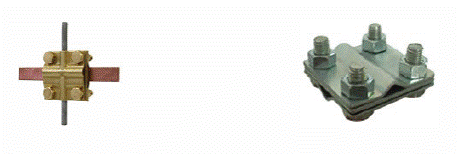

Примеры крестовых зажимов:

Для крепления токовода к магистрали заземления выполненной из медного

проводника круглого сечения необходимо применение C-зажима.

Каждый C-зажим должен быть дважды обжат и оба проводника должны находиться

полностью в зажиме. Размеры зажимов должны соответствовать сечению кабелей.

Для обжимки должен применяться соответствующий инструмент.

Пример использования С-зажима:

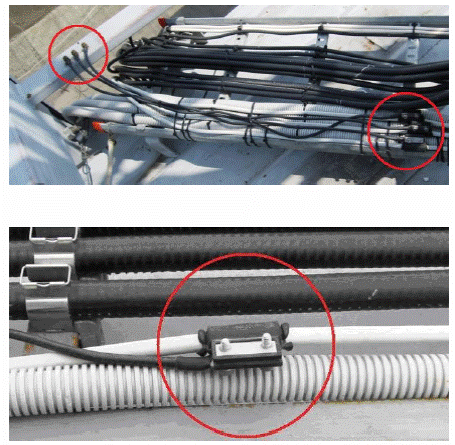

Примеры заземления кабеля питания.
